IGP20LT/ IDP20LT系列智能型法蘭式液位變送器能精確、可靠地測量表壓力、差壓或液位等，除輸出二線制4～20mA DC的標準信號外，還可用HART（Highway Addressable Remote Transducer）協議或FF（FOUNDATION Fieldbus）現場總線提供數字信號輸出，以方便地用軟件進行遠端組態和監控。
所有變送器均具有現場數字顯示，直觀地指示測量壓力。智能型產品的LCD多段顯示器可顯示測量壓力、變送器輸出電流或量程百分比，并以棒圖形式顯示測量值百分度，當變送器出現故障時，LCD指示器將顯示報警信息。
變送器可方便地進行重新標定。變送器帶有現場按鍵，配合LCD參數指示，可方便地進行現場設置。
產品采用標準模塊化設計，具有相同的結構，可以方便地進行更換或升級。傳感器提供可選的多樣材質，以滿足不同的現場需求。
產品適用于液體、氣體介質的測量，廣泛應用于石油化工、電站、冶金、制藥、食品、艦船及其它所有工業場合。
變送器分類
產品結構小巧精致，接觸介質部分有多種材料可選。性能可靠，測量精度高，同時應用智能化電子部件，產品帶有HART或FF通訊協議，可方便地進行標定或組態。差壓變送器提供量程限值從0.1～10MPa，僅7種量程可滿足幾乎所有的差壓測量應用，因而可大大減少備用變送器和備件的需求量。
|
IGP20LT |
法蘭式液位變送器（表壓） |
變送器 類型 |
|||||||||||
|
IDP20LT |
法蘭式液位變送器（差壓） |
||||||||||||
|
|
T |
智能型，輸出4～20mA+HART |
電子模塊類型 |
||||||||||
|
|
F |
智能型，F(xiàn)F總線輸出 |
|||||||||||
|
|
|
4 |
0-6～40KPa |
量程 范圍 |
|||||||||
|
|
|
5 |
0-40～250KPa |
||||||||||
|
|
|
6 |
0-0.16～1.0MPa |
||||||||||
|
|
|
|
|
法蘭尺寸 |
膜片材質 |
膜盒插入長度 |
高 端 過 程 連 接 |
||||||
|
|
|
|
1S0 |
1〞（DN25） |
316L |
平頭Flat |
|||||||
|
|
|
|
1C0 |
1〞（DN25） |
Hastelloy c |
平頭Flat |
|||||||
|
|
|
|
1T0 |
1〞（DN25） |
Tantalum |
平頭Flat |
|||||||
|
|
|
|
2S0 |
2〞（DN50） |
316L |
平頭Flat |
|||||||
|
|
|
|
2C0 |
2〞（DN50） |
Hastelloy c |
平頭Flat |
|||||||
|
|
|
|
2T0 |
2〞（DN50） |
Tantalum |
平頭Flat |
|||||||
|
|
|
|
3S0 |
3〞（DN80） |
316L |
平頭Flat |
|||||||
|
|
|
|
3C0 |
3〞（DN80） |
Hastelloy c |
平頭Flat |
|||||||
|
|
|
|
3T0 |
3〞（DN80） |
Tantalum |
平頭Flat |
|||||||
|
|
|
|
4S0 |
4〞（DN100） |
316L |
平頭Flat |
|||||||
|
|
|
|
4C0 |
4〞（DN100） |
Hastelloy c |
平頭Flat |
|||||||
|
|
|
|
4T0 |
4〞（DN100） |
Tantalum |
平頭Flat |
|||||||
|
|
|
|
2S2 |
2〞（DN50） |
316L |
2〞 |
|||||||
|
|
|
|
2C2 |
2〞（DN50） |
Hastelloy c |
2〞 |
|||||||
|
|
|
|
2S4 |
2〞（DN50） |
316L |
4〞 |
|||||||
|
|
|
|
2C4 |
2〞（DN50） |
Hastelloy c |
4〞 |
|||||||
|
|
|
|
2S6 |
2〞（DN50） |
316L |
6〞 |
|||||||
|
|
|
|
2C6 |
2〞（DN50） |
Hastelloy c |
6〞 |
|||||||
|
|
|
|
3S2 |
3〞（DN80） |
316L |
2〞 |
|||||||
|
|
|
|
3C2 |
3〞（DN80） |
Hastelloy c |
2〞 |
|||||||
|
|
|
|
3S4 |
3〞（DN80） |
316L |
4〞 |
|||||||
|
|
|
|
3C4 |
3〞（DN80） |
Hastelloy c |
4〞 |
|||||||
|
|
|
|
3S6 |
3〞（DN80） |
316L |
6〞 |
|||||||
|
|
|
|
3C6 |
3〞（DN80） |
Hastelloy c |
6〞 |
|||||||
|
|
|
|
4S2 |
4〞（DN100） |
316L |
2〞 |
|||||||
|
|
|
|
4C2 |
4〞（DN100） |
Hastelloy c |
2〞 |
|||||||
|
|
|
|
4S4 |
4〞（DN100） |
316L |
4〞 |
|||||||
|
|
|
|
4C4 |
4〞（DN100） |
Hastelloy c |
4〞 |
|||||||
|
|
|
|
4S6 |
4〞（DN100） |
316L |
6〞 |
|||||||
|
|
|
|
4C6 |
4〞（DN100） |
Hastelloy c |
6〞 |
|||||||
|
|
|
|
|
000 |
通大氣（GP型） |
低端 過程 連接 |
|||||||
|
|
|
|
|
001 |
1/4 NPT 內螺紋 |
||||||||
|
|
|
|
|
002 |
1/2 NPT 內螺紋 |
||||||||
|
|
|
|
|
003 |
M20＊1.5 陽螺紋 |
||||||||
|
|
|
|
|
004 |
1/2 NPT 內螺紋，帶￠13焊接引壓管接頭 |
||||||||
|
|
|
|
|
005 |
M20＊1.5 陽螺紋，帶后部焊接引壓管￠13 |
||||||||
|
|
|
|
|
006 |
其它 |
||||||||
|
|
|
|
|
|
1 |
ANSI Class 150 |
法蘭標準 額定壓力 |
||||||
|
|
|
|
|
|
2 |
ANSI Class 300 |
|||||||
|
|
|
|
|
|
3 |
ANSI Class 600 |
|||||||
|
|
|
|
|
|
4 |
HG20592,PN1.0/1.6 |
|||||||
|
|
|
|
|
|
5 |
HG20592,PN2.5/4.0 |
|||||||
|
|
|
|
|
|
6 |
HG20592,PN6.3/10.0 |
|||||||
|
|
|
|
|
|
7 |
JIS 5K/10K |
|||||||
|
|
|
|
|
|
8 |
JIS 16K/20K |
|||||||
|
|
|
|
|
|
9 |
JIS 40K/63K |
|||||||
|
|
|
|
|
|
0 |
其它 |
|||||||
|
|
|
|
|
|
|
B |
304 |
接液 材質 |
|||||
|
|
|
|
|
|
|
S |
316L |
||||||
|
|
|
|
|
|
|
C |
Hastelloy C |
||||||
|
|
|
|
|
|
|
|
K |
C.S. |
法蘭材質 |
||||
|
|
|
|
|
|
|
|
B |
304 |
|||||
|
|
|
|
|
|
|
|
S |
316L |
|||||
|
|
|
|
|
|
|
|
C |
Hastelloy c |
|||||
|
|
|
|
|
|
|
|
|
|
介質溫度范圍 |
填充液 |
填充液體 |
||
|
|
|
|
|
|
|
|
|
1 |
-40～+149℃ |
DC200，3cSt,硅油 |
|||
|
|
|
|
|
|
|
|
|
2 |
-59～+82℃ |
FC77，氟油 |
|||
|
|
|
|
|
|
|
|
|
3 |
-40～+204℃ |
DC200，10cSt,硅油 |
|||
|
|
|
|
|
|
|
|
|
4 |
0～+304℃ |
DC704，硅油 |
|||
|
|
|
|
|
|
|
|
|
5 |
-18～+204℃ |
Neobee M20 |
|||
|
|
|
|
|
|
|
|
|
|
O |
普通型 |
電氣 安全性 |
||
|
|
|
|
|
|
|
|
|
|
D |
隔爆型 |
|||
|
|
|
|
|
|
|
|
|
|
E |
本安型 |
|||
|
|
|
|
|
|
|
|
|
|
|
C |
沖洗環 （適用于平頭膜盒） |
任選項 |
|
選型備注：
對強腐蝕性要求，接液部分可采用特殊結構材料，如基本型可用PVDF，法蘭型可用PVDF、PTFE，螺紋型可用Inconel 600合金、鈦金屬4、Monel 400或鎳200，具體訂貨時咨詢
選型舉例：
如：IGP20LTT53SO0004SS1E/0-100KPa
法蘭液位式變送器（表壓），輸出4～20mA+HART，標定量程0-100KPa，高壓端法蘭DN80，PN1.0（HG20592），膜盒插入長度為平頭，低壓端過程連接為通大氣，法蘭材質316L，接液材質316L，填充液體硅油（DC200，3cSt），本安型
IGP20LT/IDP20LT液位變送器組成、安裝及連接
IGP20LT/IDP20LT液位變送器由IGP20/IDP20壓力（差壓）變送器和直接連接的壓力隔離膜盒構成，可直接安裝在管道或容器上，測量敞口容器、壓力容器或真空容器中介質的液位、界面或密度。用于敞口容器，選用IGP20系列壓力變送器，用于壓力容器或真空容器，則應選用IDP20系列差壓變送器。
IGP20LT/IDP20LT液位變送器采用標準的法蘭進行安裝連接。膜片結構有平頭和凸頭兩種，配有法蘭型的過程連接方式，可zui大限度地避免過程流體積聚在凹槽和空腔內。凸膜盒便于傳感器膜片伸入安裝口并與容器內壁表面齊平，以免形成凹槽和空腔。
產品可測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質。
結構形式和參數：
|
名 稱 |
測量范圍 |
過載壓力或靜壓 |
介質溫度 |
接液材料 |
過程連接 |
|
|
代號 |
調整范圍 |
|||||
|
IGP/IDP20LT法蘭式液位變送器 |
4 5 6 |
6～40kPa 40~250kPa 0.16~1.0MPa |
2 5 10 具體由法蘭壓力等級定 |
填充液： DC200,3cSt，硅油：-40~+149℃DC200,10cSt，硅油：-40~+204℃ |
法蘭： C.S. 、304、316、哈氏C 隔離膜片：316L、Hastelloy C、Monel、鉭等 |
DN50(2″)～DN100(4″) |

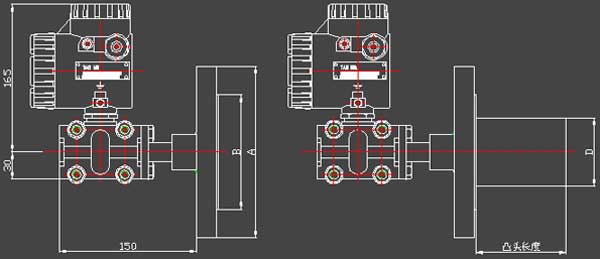

產品結構及外形尺寸
典型尺寸：
|
法蘭尺寸 |
壓力等級 |
外徑A |
密封面B |
插入筒外徑D |
|
50mm（2″） |
PN1.0/PN1.6（150＃） |
φ165（150） |
φ99（92） |
φ48 |
|
PN2.5/PN4.0（300＃） |
φ165（165） |
|||
|
PN6.3（600＃） |
φ180（165） |
|||
|
80mm（3″） |
PN1.0/PN1.6（150＃） |
φ200（190） |
φ132（127） |
φ74 |
|
PN2.5/PN4.0（300＃） |
φ200（210） |
|||
|
PN6.3（600＃） |
φ215（210） |
|||
|
100mm（4″） |
PN1.0/PN1.6（150＃） |
φ220（230） |
φ156（157.5） |
φ94 |
|
PN2.5/PN4.0（300＃） |
φ235（255） |
|||
|
PN6.3（600＃） |
φ250（274） |

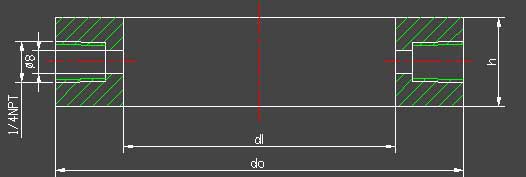

沖洗環
當工藝條件或連接處介質容易凝結、沉積或阻塞時，可使用沖洗環。沖洗環夾在過程法蘭和遠傳密封組件之間。從膜片經過側面上的孔可以沖洗掉沉積物，或使壓力容積通氣。
|
尺寸(HG20592-97) |
尺寸(ANSI) |
||||||||
|
DN(mm) |
PN(MPa) |
外形尺寸 |
DN(mm) |
壓力 |
外形尺寸 |
||||
|
外徑do |
內徑di |
高度h |
外徑do |
內徑di |
高度h |
||||
|
50 |
1.6/4.0 |
102 |
62 |
30 |
2″ |
150～600 |
92 |
62 |
30 |
|
80 |
1.6/4.0 |
138 |
92 |
30 |
3″ |
150～600 |
127 |
92 |
30 |
|
100 |
1.6/4.0 |
162 |
92 |
30 |
4″ |
150～600 |
157 |
92 |
30 |
安裝
應用
用于測量常壓容器的液位
