產品說明
| 、 |
用途 |
| |
| JY-1151LT液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸出。LT型液位變送器采用標準的法蘭進行安裝聯接。 |
|
| 二、 |
通用技術性能和參數 |
| |
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC（詳見負載特性圖）
負載特性： |
|
| |
電源影響：<0.005%/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.2%，±0.25%，±0.5%
（標配精度為±0.5%，若選擇其他精度請在訂貨選
型時注明。）
遷移特性：zui大正遷移量500%
zui大負遷移量600%
注：① 負遷移量的值，不大于一個工程大氣壓。
② 遷移后的上限或下限值，均不應超過zui大測量范圍的上限值。
③ 差壓流量變送器遷移會破壞開方特性，故不能進行遷移。
④ 壓力變送器不能進行負遷移。 |
 |
|
| |
阻 尼：通常可在0.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：DP類零位誤差：對于14MPa，±0.1%zui大量程限值或±0.25%zui大量程限值（量程代號為3），在管道壓力下通過調零給予校正。
HP類零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表（%）：電流表 標尺長44.5mm 精度±2%
液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。
重 量：5.4Kg（不包括附件） |
|
| 三、 |

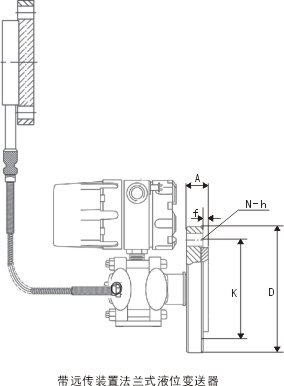

典型產品外形尺寸 |
| |
|
| |
|
| |
|
法蘭規格
|
外形尺寸
|
安裝尺寸
|
插入筒尺寸
|
|
代號
|
通徑
|
壓力等級
|
外徑
D
|
凸面直徑
d
|
厚度
A
|
凸面高
f
|
分布圓
K
|
螺孔數
n
|
直徑
h
|
螺栓
f
|
直徑
B
|
凸出長度
L
|
|
2A1
|
2"
|
150Lb
|
Φ152
|
Φ92
|
23
|
5.5
|
Φ120.6
|
4
|
Φ19
|
M16
|
暫供Φ60
|
0 （0"）
50 （2"）
100（4"）
150（6"）
200（8"）
250（10"）
|
|
2A3
|
300Lb
|
Φ165
|
26
|
Φ127
|
8
|
|
2A6
|
600Lb
|
31
|
|
2D1
|
DN50
|
PN10/16 bar
|
Φ99
|
21
|
Φ125
|
4
|
|
2D3
|
PN25/40 bar
|
23
|
|
2D6
|
PN64 bar
|
Φ180
|
29
|
Φ135
|
Φ23
|
M20
|
|
3A1
|
3"
|
150Lb
|
Φ191
|
Φ127
|
27.5
|
Φ152.4
|
Φ19
|
M16
|
Φ77
|
|
3A3
|
300Lb
|
Φ210
|
32.5
|
Φ168.3
|
8
|
Φ23
|
M20
|
|
3A6
|
600Lb
|
37.5
|
|
3D1
|
DN80
|
PN10/16 bar
|
Φ200
|
Φ132
|
23
|
Φ160
|
Φ19
|
M16
|
|
3D3
|
PN25/40 bar
|
26.5
|
|
3D6
|
PN64 bar
|
Φ215
|
32.5
|
Φ170
|
Φ23
|
M20
|
|
4A1
|
4"
|
150Lb
|
Φ229
|
Φ157
|
28
|
Φ190.5
|
Φ19
|
M16
|
Φ95
|
|
4A3
|
300Lb
|
Φ254
|
33.5
|
Φ200
|
Φ23
|
M20
|
|
4A6
|
600Lb
|
Φ273
|
43.5
|
Φ216
|
Φ25
|
M22
|
|
4D1
|
DN100
|
PN10/16 bar
|
Φ220
|
Φ166
|
23
|
Φ180
|
Φ19
|
M16
|
|
4D3
|
PN25/40 bar
|
Φ235
|
28.5
|
Φ190
|
Φ23
|
M20
|
|
4D6
|
PN64 bar
|
Φ250
|
34.5
|
Φ200
|
Φ27
|
M24
|
|
| 四、 |
JY-1151LT型法蘭式液位變送器 |
| |
| 代號 測量范圍 （KPa） |
|
3
4
5
6
|
0 － 1.3
0 － 6.2
0 － 31.1
0 － 117
|
～ 7.5
～ 37.4
～ 186.8
～ 689.5 |
注：量程代號為3時，宜配用通徑4"或DN100法蘭。 |
|
| |
| 代號 輸出形式 |
|
E
SF
S
|
4～20mA.DC 模擬放大器，線性輸出
4～20mA.DC 數字放大器，帶4位LCD數字或3 LED顯示
4～20mA.DC 智能放大器，并采用HART協議通訊 |
|
| |
| 代號 負壓側容室和接頭材質 排氣／排液閥材質 隔離膜片材質 |
12 碳鋼 316鋼 316L鋼
22 316鋼 316鋼 316L鋼
23 316鋼 316鋼 哈氏合金C
24 316鋼 316鋼 蒙耐爾合金
25 316鋼 316鋼 鉭
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C 鉭 |
|
| |
| 代號 正壓側隔離膜片材質 接液密封面材質 |
A 316L鋼
B 哈氏合金C 平法蘭式與遠傳膜片
C 鉭 相同材料
N 鎳200
V 蒙耐爾合金 凸法蘭式均為316鋼
H 鈦 |
|
| |
| 代號 安裝法蘭通徑 |
2 通徑2"或DN50
3 通徑3"或DN80
4 通徑4"或DN100 |
|
| |
| 代號 安裝法蘭標準 |
|
A ANSI或HG20615
D DIN和HG20592 |
注：供貨產品的密封面為RF型突面式。
根據需要可提供：MFM型凹凸面式、TG型榫槽面式、或RＪ型環連接面式。 |
| 代號 壓力等級 |
1 150Lb或PN10/16bar
3 300Lb或PN25/40bar
6 600Lb或PN64bar |
|
|
| |
| 代號 灌充液 |
L 低粘度硅油 －60～150℃ ρ=0.93
S 普通硅油 －45～250℃ ρ=0.96 |
|
| |
| 代號 膜片凸出長度 |
0 0（平膜片形式）
2 50（2"）
4 100（4"）
6 150（6"）
8 200（8"）
10 250（10"） |
注：可供非系列長度。 |
|
| |
| 代號 選用件 |
S 負壓側帶一個遠傳裝置
M1 線性指示表 0～100%刻度
M3 數顯指示表 4位LCD數字或3LED顯示
d 隔爆型，防爆標志ExdⅡBT4-6
I 本安型，防爆標志ExiaⅡCT5 |
注：“□" 內填入毛細管長度代號：05（1.5米）、10（3米）或15（4.5米），一般負壓側提供扁平式。
|
|
| |
|
