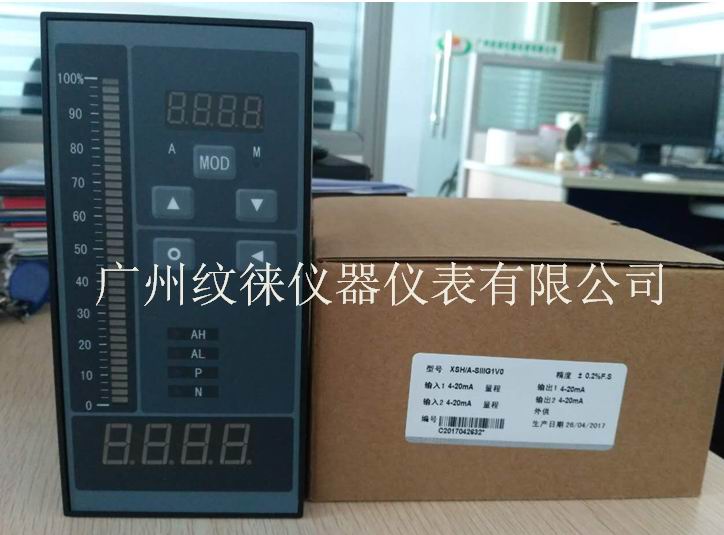

廣州XSH/A-SIIIK1G1V0手操器
廣州XSH/A-SIIIK1G1V0手操器
廣州紋徠儀器儀表有限公司是一家專門從事設計、生產、銷售各種流量計、變送器、傳感器、各種測控儀表、熱工儀表、現場控制器、計算機控制系統、數據采集系統、各類環境監控系統、專用控制系統應用軟件系統開發及應用等工作，同時代理各類國外知名度工控產品。
產品在電信、電力、石化、環保、造紙、冶金、食品、醫療、國防、教育等領域擁有廣泛的應用前景。
本公司經營產品種類包括:電磁/渦街/渦輪/質量/轉子等流量計、有紙/無紙記錄儀，PID調節儀等二次儀表；模塊系列：溫度變送模塊、數據采集模塊，信號隔離模塊等。
溫度系列：PT100熱電阻、熱電偶、一體化帶現場顯示溫度，衛生型溫度等。
壓力/液泣系列：壓力變送器、液位變送器、防爆變送器、進口變送器、高溫型壓力變送器、精巧型壓力變送器、工業類壓力/液位變送器，及各種壓力表等。
廣州XSH/A-SIIIK1G1V0手操器詳細說明
① 適合與各類調節閥門、PLC配接，實現控制功能的手動/自動雙向無擾動切換
② 測量、反饋和調節輸入兩路輸入信號，正/反轉控制輸出或4mA~20mA輸出
③ 基本誤差低于±0.2%F·S
④ 外形尺寸：160×80（橫/豎）、96×96、80×80
⑤ 儀表電源：220V AC，（9~30）V DC
基本配置：
2路輸入，控制輸出，雙顯帶光柱（80×80規格除外）
擴展功能：
① 報警輸出：多2點
② 手/自動狀態輸出：1點
③ 手/自動狀態開關輸入控制
④ 跟蹤或變送輸出
⑤ 外供電源：24V，≥50mA
⑥ 通訊接口：RS 232或RS 485
⑦ 直流電流輸出和繼電器輸出同時具備。
XSH選型表
|
內容 |
代碼說明 |
||||||||||||||
|
XSH/ |
2路輸入，控制輸出，雙顯帶光柱（160×80，80×80規格除外） |
||||||||||||||
|
外形 尺寸 |
A— |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
|||||||||||||
|
B— |
96(W)×96(H)×112(L) |
||||||||||||||
|
G— |
80(W)×80(H)×250(L) |
||||||||||||||
|
面板形式 |
H |
橫式無光柱 |
|||||||||||||
|
S |
豎式帶光柱 |
||||||||||||||
|
F |
方形無光柱 |
||||||||||||||
|
測量/反饋 輸入信號 |
E |
熱電偶輸入，K、E、T、S分度可選擇 |
|||||||||||||
|
R |
熱電阻輸入，Pt100 |
||||||||||||||
|
I |
直流電流輸入，4mA ~20mA、0mA ~10mA、0mA ~20mA |
||||||||||||||
|
V |
直流電壓輸入，1V~5V、0V~5V可選擇 |
||||||||||||||
|
W |
500Ω~ 1kΩ電位器 |
||||||||||||||
|
調節輸入信號 |
I |
直流電流（4~20）mA、（0~10）mA或（0~20）mA 可選 |
|||||||||||||
|
V |
直流電壓（0~5）V、（1~5）V可選 |
||||||||||||||
|
操作輸出信號 |
I |
直流電流（4~20）mA、（0~10）mA或（0~20）mA |
|||||||||||||
|
R |
繼電器輸出 |
||||||||||||||
|
Q |
直流電流輸出和繼電器輸出同時具備 |
||||||||||||||
|
報警點數量 |
T□ |
T0:無報警 T1~T2：1~2點報警 |
|||||||||||||
|
外供電源 |
B0 |
無外供電源 |
|||||||||||||
|
B1 |
外供 24V DC |
||||||||||||||
|
B2 |
外供 12V DC |
||||||||||||||
|
B3 |
外供電壓源 |
||||||||||||||
|
B4 |
外供恒流源 |
||||||||||||||
|
B5 |
其它 |
||||||||||||||
|
通訊接口（供電，全隔離，2400~19.2K儀表地址0~99，應答延遲小于500μs） |
S0 |
無通訊接口 |
|||||||||||||
|
S1 |
RS-232接口 |
||||||||||||||
|
S2 |
RS-485接口 |
||||||||||||||
|
S3 |
RS-422接口 |
||||||||||||||
|
開關量輸入控制 |
D0 |
無開關量輸入控制 |
|||||||||||||
|
D1 |
有無開關量輸入控制 |
||||||||||||||
|
手/自動狀態輸出 |
K0 |
無輸出 |
|||||||||||||
|
K1 |
有輸出 |
||||||||||||||
|
跟蹤/變送輸出 |
G0 |
無輸出 |
|||||||||||||
|
G1 |
直流電流輸入，（4~20）mA、（0~10）mA、（0~20）mA |
||||||||||||||
|
G2 |
直流電壓（0~5）V、（1~5）V可選 |
||||||||||||||
|
儀表電源 |
V0 |
220V AC |
|||||||||||||
|
V1 |
24V DC |
||||||||||||||
|
V2 |
12V DC |
||||||||||||||
|
V3 |
其它 |
||||||||||||||
