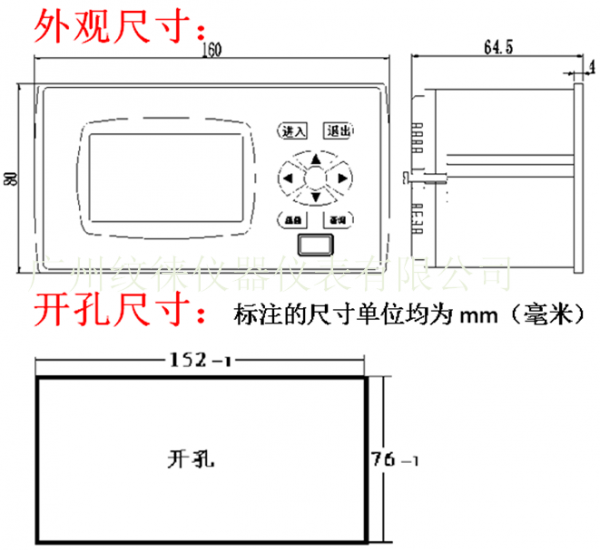

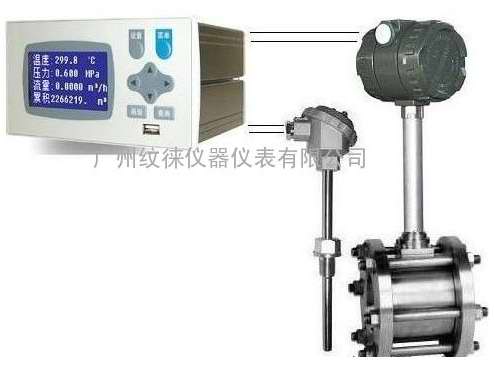

XSR32FC-IKRIA1B1B1M2V0流量積算儀安裝尺寸及通迅協議說明:

XSR32FC-IKRIA1B1B1M2V0流量積算儀通迅說明>

DIF-XSR32FC-IKRTA1B1B1M2V0流量積算儀Modbus協議說明

本儀表采用RS485串行通訊總線，MODBUS協議（RTU模式，執行標準：GB/Z 19582.1-2004）；被動發送方式。本說明為協議報文的介紹。

1、RTU模式中每個字節（11位）的格式為：

每個字節的位：1個起始位

              8個數據位，首先發送有效位

              1個偶校驗位（校驗位可選擇為無校驗、奇校驗、偶校驗）

              1個停止位

幀校驗域：循環冗余校驗（CRC）。

儀表地址：可選00~99

通訊波特率：可選范圍為2400bps、4800bps、9600bps、19200bps。

2、命令集：

以下命令中，每個8位字節含有兩個4位十六進制字符（0～9、A～F），即每?jī)蓚€(gè)字符表示1個8位字節。

2.1、讀測量值：只讀。每個通道的測量值使用32bit的浮點數（IEEE-754標準格式）表示，占2個16bitd 寄存器，高字節在前。

        功能碼：0x04 ; 寄存器地址：0x00：溫度、0x02：壓力；0x04：補償前流量；0x06：補償后流量；0x08：累積流量；0x0A：流體密度值

其中：

“AA”字符表示儀表的通訊地址。

“BBBB”字符表示讀取的起始參數的寄存器地址。

“DDDD” 字符表示本命令要讀取的參數的寄存器的個數。

“EE”字符表示返回的數據字節數。數值上等于DDDD × 2。

“CC”字符表示CRC校驗值。

“data”表示返回的測量值。

例：讀取設備地址為01的儀表的溫度測量值。儀表顯示＋123.4（16進制42F6CCCD）

2.2、讀儀表參數命令：只讀。參數地址從256開始編碼（0x0100），每?jī)蓚€(gè)16位寄存器對表示1個參數。參數起始地址等于說明書參數列表中的“通訊地址“乘2加0x0100。如溫度輸入的滿度修正地址原為0x11，那么Modbus協議中的對應地址是0x0122。

              功能碼：0x03

其中：

“AA”字符表示儀表的通訊地址。

“BBBB”字符表示讀測量值的起始地址

“DDDD” 符表示本命令要讀取的參數的寄存器的個數（參數個數× 2）。

“EE”字符表示返回的數據字節數。數值上等于DDDD × 2。

“CC”字符表示CRC校驗值。

“data”表示返回的參數寄存器數值（32位的浮點數表示，IEEE-754標準格式）。

例：讀取設備地址為01的儀表的說明書地址為0x01和0x02的兩個參數的數值

儀表返回的0x01地址的參數數值為十六進制浮點數0x408CCCCD，即十進制4.4。

儀表返回的0x02地址的參數數值為十六進制浮點數0x42970000，即十進制75.5。

DIF-XSR32FC-IKRTA1B1B1M2V0流量積算儀

2.3、修改儀表參數命令：只寫。參數地址、格式同2.2。

              功能碼：0x10

其中：

“AA”字符表示儀表的通訊地址。

“BBBB” 字符表示要修改的參數的寄存器起始地址。

“DDDD”字符表示本命令要修改的參數的寄存器個數（參數個數× 2）。

“EE” 字符表示寫入的包含參數數值的數據字節個數。數值上等于DDDD × 2。

“CC”字符表示CRC校驗值。

“data” 字符表示寫入的參數數值（32位的浮點數表示，IEEE-754標準格式）。

例：使設備地址為01的儀表的地址為02的參數修改為79.5，地址為03的參數修改為20.1。
