價格：電議
所在地：浙江 杭州市
型號：MAC5-15W
更新時間：2014-05-05
瀏覽次數：1570
公司地址：杭州市拱墅區豐潭路388號御峰大廈813室
朱敏(女士)
·輸出電壓精度 Vo1 ±1%； Vo2,Vo3 ±3%
·電壓調整率 Vo1 ±0.2%； Vo2,Vo3 ±1.5%
·負載調整率 Vo1 ±0.5%； Vo2,Vo3 ±1.5%
·過熱、過流保護；輸出短路保護（長期自恢復）
·隔離電壓 輸入與輸出2500VAC/1min，
輸入與外殼2000VAC/1min
輸出與外殼 500VAC/1min
·效率 80%（典型值）
·絕緣電阻 500MΩ
·開關頻率 40-300KHz典型，zui大330KHz
·滿載工作溫度（殼溫）范圍 -25℃～+95℃
·MTBF 2X105Hrs
技術參數:
|
型號 |
輸入電壓范圍(VAC) |
輸出電壓 （VDC） |
輸出電流 （A） |
紋波噪聲 （mVp-p） |
|
MAC05-S05N（W） |
85-265,165-265 |
5.0 |
1.0 |
50 |
|
MAC05-S12N（W） |
12.0 |
0.45 |
100 |
|
|
MAC05-S15N（W） |
15.0 |
0.35 |
100 |
|
|
MAC05-S24N（W） |
24.0 |
0.22 |
100 |
|
|
MAC05-D05N（W） |
5.0/-5.0 |
0.5/0.5 |
50/50 |
|
|
MAC05-D12N（W） |
12.0/-12.0 |
0.22/0.22 |
100/100 |
|
|
MAC05-D15N（W） |
15.0/-15.0 |
0.18/0.18 |
100/100 |
|
|
MAC05-S05S05N（W） |
5.0/5.0 |
1.0/0.1 |
50/50 |
|
|
MAC05-S05S12N（W）I |
5.0/12.0 |
0.8/0.1 |
50/100 |
|
|
MAC05-S05S15N（W）I |
5.0/15.0 |
0.8/0.1 |
50/100 |
|
|
MAC05-S05S24N（W）I |
5.0/24.0 |
0.6/0.1 |
50/100 |
|
|
MAC10-S05N（W） |
5.0 |
2.0 |
50 |
|
|
MAC10-S12N（W） |
12.0 |
0.85 |
100 |
|
|
MAC10-S15N（W） |
15.0 |
0.7 |
100 |
|
|
MAC10-S24N（W） |
24.0 |
0.42 |
100 |
|
|
MAC10-D05N（W） |
5.0/-5.0 |
1.0/1.0 |
50/50 |
|
|
MAC10-D12N（W） |
12.0/-12.0 |
0.45/0.45 |
100/100 |
|
|
MAC10-D15N（W） |
15.0/-15.0 |
0.35/0.35 |
100/100 |
|
|
MAC10-S05S05N（W）I |
5.0/5.0 |
2.0/0.1 |
50/50 |
|
|
MAC10-S05S12N（W）I |
5.0/12.0 |
1.8/0.1 |
50/100 |
|
|
MAC10-S05S15N（W）I |
5.0/15.0 |
1.8/0.1 |
50/100 |
|
|
MAC10-S05S24N（W）I |
5.0/24.0 |
1.6/0.1 |
50/100 |
|
|
MAC15-S05N（W） |
5.0 |
3.0 |
50 |
|
|
MAC15-S12N（W） |
12.0 |
1.25 |
100 |
|
|
MAC15-S15N（W） |
15.0 |
1.0 |
100 |
|
|
MAC15-S24N（W） |
24.0 |
0.64 |
100 |
|
|
MAC15-D05N（W） |
5.0/-5.0 |
1.5/1.5 |
50/50 |
|
|
MAC15-D12N（W） |
12.0/-12.0 |
0.65/0.65 |
100/100 |
|
|
MAC15-D15N（W） |
15.0/-15.0 |
0.5/0.5 |
100/100 |
|
|
MAC15-S05S05N（W）I |
5.0/5.0 |
3.0/0.1 |
50/50 |
|
|
MAC15-S05S12N（W）I |
5.0/12.0 |
2.8/0.1 |
50/100 |
|
|
MAC15-S05S15N（W）I |
5.0/15.0 |
2.8/0.1 |
50/100 |
|
|
MAC15-S05S24N（W）I |
5.0/24.0 |
2.6/0.1 |
50/100 |
|
|
MAC05-S05D12N（W） |
5.0/12.0/-12.0 |
0.5/0.1/0.1 |
50/100/100 |
|
|
MAC05-S05D15N（W） |
5.0/15.0/-15.0 |
0.4/0.1/0.1 |
50/100/100 |
|
|
MAC10-S05D12N（W） |
5.0/12.0/-12.0 |
1.52/0.1/0.1 |
50/100/100 |
|
|
MAC10-S12D05N（W） |
12.0/5.0/-15.0 |
0.75/0.1/0.1 |
100/50/50 |
|
|
MAC15-S05D12N（W） |
5.0/12.0/-12.0 |
2.52/0.1/0.1 |
50/100/100 |
|
|
MAC15-S12D05N（W） |
12.0/5.0/-5.0 |
1.17/0.1/0.1 |
100/50/50 |
備注：表中所列為常規品種，可為用戶定制特殊品種。

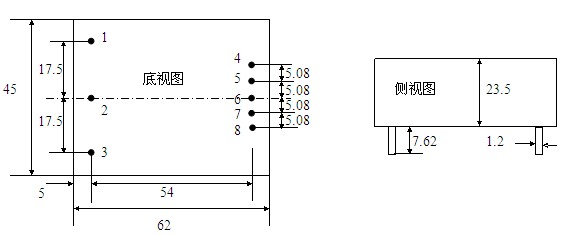

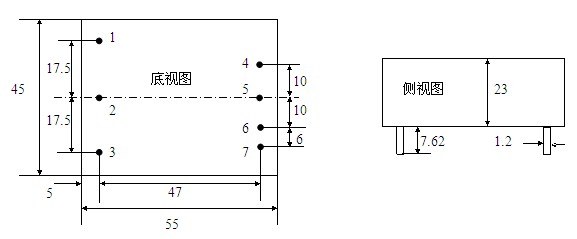

外形尺寸及管腳底視圖(示意圖，單位:mm)
單路、雙路、雙路隔離模塊電源尺寸：55×45×23mm
叁路電源模塊尺寸：62×45×23.5mm
管腳定義：
|
編號 |
單路 |
雙路 |
雙路隔離 |
叁路 |
|
1 |
L |
L |
L |
L |
|
2 |
N |
N |
N |
N |
|
3 |
FG |
FG |
FG |
FG |
|
4 |
Vo1+ |
Vo1+ |
Vo1+ |
Vo2+ |
|
5 |
COM |
GND1 |
COM |
|
|
6 |
GND |
Vo2- |
GND2 |
Vo3- |
|
7 |
Vo2+ |
Vo1+ |
||
|
8 |
GND |
