安裝非常簡單、使用比較方便，具有很強的互換能力。 很適合液體介質在容器中的液位、界面等測量。 3.指示形式新穎、讀取數據直觀、

公司座落在美麗富饒的高郵湖畔，有天下第一荷花美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。成立于2004年，是一家集科研、生產、成套工程為一體的高新技術企業。企業擁有雄厚的技術力量、先進的生產設備，科學合理的生產工藝，健全的質保體系，為產品的高標準提供了有力的保障。生產的標準校驗裝置、電磁流量計、渦街流量計、孔板流量計、金屬轉子流量計、精密數字壓力計、物位計、壓力表、隔膜壓力表、不銹鋼壓力表、熱電阻、熱電偶、雙金屬溫度計、壓力變送器、差壓變送器、靜高壓變送器、無紙記錄儀、電接點壓力表、一體化溫度變送器、導納科位儀、智能壓力效驗儀、電線電纜等產品在石化、電力、冶金以及國防等行業的自動化控制中得到了廣泛的應用。代理的羅斯蒙特、橫河EJA等我廠產品也為國內各行業提供了大量技術先進、可靠實用的測量控制儀表，深受用戶歡迎。我們本著質量第一，服務第一，誠信第一的宗旨,愿與客戶攜手，以全新的營銷策略，走向更廣闊的市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了長期穩定的商業貿易伙伴關系。

安裝非常簡單、使用比較方便，具有很強的互換能力。 很適合液體介質在容器中的液位、界面等測量。 3.指示形式新穎、讀取數據直觀、用戶可以調節觀察指示器的方向
L系列投入式液位變送器

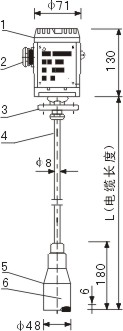

TCLC纜式液位變送器 （普通形式連接） 1、變送器外殼 2、信號線纜接頭 3、傳感器電纜 4、傳感器外殼 5、傳感器	TC-LC纜式液位變送器 （外螺紋形式連接） 1、變送器外殼 2、信號線纜接頭 3、外螺紋G2 4、傳感器外殼 5、傳感器	TC-LC纜式液位變送器 （法蘭形式連接） 1、變送器外殼 2、信號線纜接頭 3、法蘭DN50、DN80、DN100 4、傳感器電纜 5、傳感器外殼 6、傳感器
TC－LD直裝式液位變送器 1、變送器外殼 2、信號線纜接頭 3、連接法蘭	TC－LR桿式液位變送器 （法蘭形式連接） 1、變送器外殼 2、信號線纜接頭 3、法蘭DN50、DN80、DN100 4、傳感器電纜 5、傳感器外殼 6、傳感器	TC－LR桿式液位變送器 （外螺紋形式連接） 1、變送器外殼 2、信號線纜接頭 3、外螺紋G2 4、傳感器外殼 5、傳感器

固定配件
TC-LC/LR型纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供G2的內螺紋或法蘭等工藝設施時，可選擇普通形式的液位變送器，它有墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。

? 墻壁安裝 [1-螺釘M5, 2-膨脹螺釘M8]
水平管架安裝	?	垂直管架安裝

配重和防護罩
在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用。配重以法蘭形式提供（DN50、PN4.0MPa、GB116.7-88），用戶可以用螺栓將其固定于工藝設施。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。

配重示意圖 1、傳感器外殼 2、螺釘M3 3、法蘭DN50	防護罩示意圖 1、傳感器外殼 2、螺釘M3 3、防護罩

法蘭尺寸

公稱通徑 DN	法蘭外徑 D	螺栓孔中 心圓直徑 K	螺栓孔徑 n	螺栓數量	螺栓尺寸 Th	密封面直徑 d	密封面高度 f	法蘭厚度 G
50	165	125	18	4	M16	99	3	20
80	200	160	18	8	M16	132	3	24
100	235	190	22	8	M20	156	3	24

靜壓式液位變送器型號內容

壓力范圍	代號	滿量程調節范圍	允許過載(MPa)
0～10KPa	D3	1～10KPa	0.6
0～20KPa	D5	10～20KPa	0.6
0～40KPa	D7	12～40KPa	0.6
0～60KPa	D8	20～60KPa	0.6
0～100KPa	E1	30.0～100KPa	1.0
0～160KPa	E2	60.0～200KPa	1.0
0～200KPa	E3	60.0～200KPa	1.0
0～250KPa	E4	120.0～400KPa	1.0
0～400KPa	E5	120.0～400KPa	1.0
0～0.6MPa	F1	0.2～0.6MPa	2.0
0～1.0MPa	F2	0.3～1.0MPa	2.0

靜壓式液位變送器型號內容

類型

TC－L1C纜式陶瓷電容型 TC－L2C纜式擴散硅型 TC－L1R桿式陶瓷電容型 TC－L2R桿式擴散硅型 TC－L1D直裝式陶瓷電容型 TC－L2D直裝式擴散硅型

| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |

過程連接件材料

3 9

不銹鋼1Cr18Ni9Ti 特殊約定

| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |

過程連接方式

T F Y

外螺紋G1 1/2 法蘭DN50 PN1.6MPa GB9119 特殊約定

| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |

過程連接材料

3 5 9

不銹鋼1Cr18Ni9Ni ****橡膠與聚**乙烯復合物 特殊約定材料

| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |

傳感器密封材料

1F 2F 9F

氟橡膠 ****橡膠 特殊要求

| | | | | | | | | | | | | | | | | | | | | | | | | | | |

輸出信號

2 9

4～20mA二線 特殊約定

| | | | | | | | | | | | | | | | | | | | | | | | |

外殼類型

A B Y

鋁外殼無現場指示IP65 鋁外殼帶現場指示IP65（模擬顯示表） 特殊要求

| | | | | | | | | | | | | | | | | | | | |

精度等級

2 5 6 7 9

0.2 0.5 1.0 2.0要求

| | | | | | | | | | | | | | |

配重

H Z Y

無配重 標準配重 特別約定

| | | | | | | | | | |

?

?

?

?

?

安裝尺寸（單位）

| | | | | | | | |

?

?

?

?

量程代碼

| | | | | | |

?

?

?

附加功能

I L

本安型ExiaⅡCT5 傳感器電纜長度

| | |

?

?

L1C

3

F

3

1F

2

B

5

H

?

D7

IL(5m)

?
