產品說明

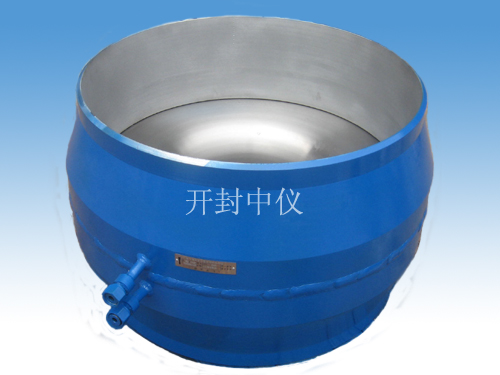

標準噴嘴流量計
采用標準噴嘴作為節流件
標準噴嘴亦稱ISA1932噴嘴,具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度高等特點,適用于電廠高溫高壓蒸汽、熱網管路、流速高的流體流量測量。標準噴嘴按國標GB/T2624-93進行設計制造,按國標JJG640-94進行檢定。無需實流標定。
噴嘴流量計適用范圍
–公稱直徑:50mm≤DN≤500mm
–公稱壓力:PN≤32MPa
–雷諾數范圍:0.30≤β≤0.44時,70000≤ReD≤107
0.44≤β≤0.8時,20000≤ReD≤107
–孔徑比:0.30≤β≤0.80
–精度:1級
噴嘴流量計結構形式
標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成,其取壓方式上游取壓口采用角接取壓,下游取壓口可按角接取壓設置,也可設置于較遠下游處。噴嘴總長度
當0.30≤β≤2/3時,噴嘴長度=0.6041d
當2/3≤β≤0.80時,噴嘴長度={0.4041+(0.75/β-0.25/β2-0.5225)0.5}d
