【企業概況】

安科瑞是上海安科瑞電氣股份有限公司的簡稱，創建于2003年6月23日，是一家集研發、生產、銷售于一體的高科技股份制企業。總部位于上海嘉定育綠路253號，是安科瑞的技術研發、系統集成及商務中心。在江陰設有生產制造基地，是智能電力儀表行業中首家采用SMT無鉛化先進生產工藝的廠家，為產品產業化、規?；瘜?shí)施提供保障。公司致力于智能電網用戶端智能電力監控和電能計量管理的研發與運用，為用戶端提供智能電力監控與電能管理系統、大型公建能耗監測系統、光伏電站電力監控系統、剩余電流式電氣火災監控系統和ZigBee（物聯網）無線網絡電能管理系統等解決方案，是智能電力儀表行業中的領先者之一。

【企業文化】

安科瑞精神：創新、高效、團結、誠信
　　安科瑞使命：自主創新、科技強國
　　安科瑞目標：立足中國，放眼世界，爭做一流智能配電供應商
　　安科瑞經營理念：為客戶創造價值
　　安科瑞發展理念：實事求是、解放思想、與時俱進
　　安科瑞管理理念：以人為本、科學管理

【組織結構】

【商號來源】

　　“安科瑞”是公司英文商標“ACREL”的諧音。而“ACREL”則為“Accurate  Electric ”的縮寫，意為“精確電氣”。“ ”圖案原意為方向與弓的組合，“ ”表示公司發展方向?yàn)檠邪l(fā)、制造精確、可靠電器產品。

【主營業務】

　　主要產品有智能電力監控儀表，智能馬達控制器、電量傳感器、導軌式安裝電表、火災監控裝置、數顯繼電器、電力監控系統、能耗監測系統，產品涵蓋了中低壓的電力監控與保護、電能節能管理、電氣安全三大領域：
　　1. 電力監控產品線
　　產品有PZ系列電力監控儀表、AMC16系列多路監控裝置、ARC功率因數自動補償控制儀、ARTU系列四遙裝置、ARTM系列溫度巡檢測控儀、ASJ系列智能電力繼電器、ARD系列智能馬達控制器、ACTB系列電流互感器過電壓保護器、WH系列溫濕度控制器、ASD系列開關柜測控裝置、M系列中壓保護裝置、Acrel-2000型10/0.4kV電力監控系統等12大系列。其中，PZ系列電力監控儀表，作為單一電量的“三遙”單元（遙測、遙信、遙控）使用；AMC16多回路監控裝置可測量同一母線電壓下多路單、三相電流、功率、電能、帶開關量和繼電器功能；ARC功率因數自動補償控制儀，6~12路控制，帶過壓保護、欠流鎖定功能；ARTU四遙單元，是傳統低壓配電實現遙測（電流）、遙信（開關量、斷路器、接觸器工作狀態）、遙控、遙脈（采集電能）的低成本智能化方案；ASJ智能電力繼電器，可對電機、線路、變壓器等場合的過/欠電流、或過/欠電壓等進行保護；ARD系列智能電動機保護與控制器，具有過載、斷相、不平衡、欠載、接地、漏電等保護功能；ASD開關柜測控裝置，具有中壓開關狀態指示、電參數測量、溫濕度控制、高壓帶電指示、人體感應報警等功能；Acrel-2000通過對電力儀表、中壓微機保護裝置進行組網，具有對10/0.4kV配電系統進行測量、計量、診斷、控制、保護等功能。
　　2. 電能管理產品線
　　產品對配電系統各個電氣節點進行電能計量，從中壓到低壓進線、出線、動力箱、照明箱均有對應電表。主要有導軌式安裝電表，ACR多功能電能表，ZigBee集抄系統，Acrel-3000電能管理系統。其中，導軌式安裝電表，采用DIN35mm導軌安裝，應用于終端電能計量；ACR多功能電能表，34項電參數測量，四象限電能計量；2-31諧波及其它電能質量分析；ZigBee（物聯網）集抄系統，是一種利用zigbee低功耗、低成本、低數據速率、低復雜度的無線網絡技術，方便企業內部電能無線集抄；Acrel-3000能耗監測系統對大型公建與機關單位照明與插座用電、空調用電、動力用電、特殊用電進行分項計量，做到數據先于決策、節電始于計量，為電能節能審計提供依據。
　　3. 電氣安全產品線
　　產品有ARCM剩余電流式電氣火災監控裝置、Acrel-6000電氣火災監控系統。其中，ARCM剩余電流式電氣火災監控裝置具有剩余電流在線監測，電氣火災提前報警，配電系統實時監控，電能計量（含諧波電能）全面管理，“三表合一”，節省投資成本。

圖 1　產品樣柜

【解決方案】

公司產品主要應用于智能電網用戶端智能電力監控和電能計量管理。解決方案有：
　　1. Acrel-2000型廠礦10/0.4kV智能配電監控系統；
　　2. Acrel-3000型電能管理系統；
　　3. Acrel-5000型政府機關與大型公建能耗監測系統；
　　4. Acrel-6000型剩余電流式電氣火災監控系統；
　　5. 光伏電站電力監控系統；
　　6. 數據信息中心機房電源監控管理系統。

【研發實力】

公司擁有上海市區級技術中心，設有3個研發部、1個中試部、1個技術管理部，以及多個公用技術設計部。截止2010年，擁有100多項技術專利和自主知識產權。2007年公司網絡電力儀表列為國家重點新產品；2009年1月獲上海市“著名商標”稱號、“高新技術自主創新”品牌；2010年被評為“上海市專利工作示范企業”，公司的可編程測控?cái)?shù)顯智能表、多回路監控裝置、可再生能源風力發電電力監控裝置、單相電子式復費率電能表先后被列為上海市重點新產品。參與起草的標準有：JB/T 10736-2007《低壓電動機保護器》、GB/T 15576-2008《低壓成套無功功率補償裝置》、GB/T 22387-2008《剩余電流動作繼電器》、GB/Z 6829-2008《剩余電流動作保護器的一般要求》、GB/T 22264.X-2008《安裝式數字顯示電測量儀表》等5項；AMC系列多回路監控裝置、ACR系列網絡電力儀表獲國際標準產標證書；“智能電網用戶端能源管理表計系統研究”列為上?？莆龀猪?xiàng)目（編號：09DZ1206202），“1/4抽屜柜智能馬達管理單元的研發和產業化”列為國家科技部科技特派員項目（編號：2009GJC00023），從2003年至今，在專業雜志上發表技術論文45篇，在中國電力出版社出版《電力電測數字儀表原理與應用指南》，今后公司將更進一步提升科技創新能力和水平，實現創建中國品牌企業的戰略目標。

圖 2　技術中心屋頂花園

【生產基地】

江蘇安科瑞電器制造有限公司，始建于2007年，位于江陰市南閘鎮東盟科技園，占地34畝，廠房10000平方米。主要研發生產智能網絡儀表、多功能電能計量儀表、電量傳感器、智能馬達保護裝置等用戶端智能化電力設備。擁有2條全自動無鉛工藝SMT生產線。是江蘇省高新技術企業。

圖 3　防靜電凈化廠房SMT線

【企業榮譽】

2005年認定為上海市軟件企業；
　　2006年認定為上海市優秀軟件企業；
　　2007年認定為上海市品牌企業；第二十一屆上海市優秀發明選拔賽一等獎；
　　2008年認定為上海市高新技術企業；上海市科技小巨人培育企業；上海市守合同重信用企業；
　　2009商標 被認定為上海著名商標；通過ISO9001:2008質理管理體系認證；                                     　　　　
　　2010年認定為上海市專利工作示范企業；計算機信息系統集成資質。

圖 4　展廳

【典型業績】

2008北京奧運會開幕式/閉幕式臨時配電中心、羽毛球場館、五棵松體育館、殘疾人場館、奧運地鐵支線等（見圖5）。

圖 5

2010年上海世博會項目中，為以色列館、加拿大館、VIP酒店、通用企業館、餐飲中心等多個場館提供了電力監控儀表與電能管理系統（見圖6）。

圖 6

廣州亞運會上，參與的項目有開幕式/閉幕式臨時配電中心、羽毛球館、跳水游泳館等，用了大量的剩余電流式電氣火災監控裝置及電力儀表（見圖7）。

圖 7

另外還有京津高鐵、浦東機場二期、中船龍穴、敦煌10MW光伏示范電站、中國銀行浦東數據中心、哥斯達黎加國家體育館等項目。

1　概述
　　ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
　　該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。

2　產品說明
2.1 特點
　　ACREL公司集多年電力測量產品設計之經驗，采用現代微處理器技術和交流采樣技術設計而成了該系列網絡電力儀表。產品的設計充分考慮了成本效能化、智能性和可靠性，有以下特點：
　　●可直接從電流、電壓互感器接入信號；
　　●可任意設定PT/CT變比；
　　●儀表顯示可滾動設置；
　　●I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模塊化設計；
　　●多塊儀表可設置不同地址；
　　●可通訊接入SCADA、PLC系統中；可與業界多種軟件通訊（Intouch, Fix, Citec，組態網等）；
　　●LED或藍屏背光LCD顯示，可視度高；
　　●方便安裝，接線簡單，工程量??；
　　●儀表采用專用失電保護電路，在失電情況下，數據保存不丟失，恢復電源后，儀表繼續運行；
　　●四象限電能計量，分時計費，zui大需量紀錄及12個月電能統計。

2.2 應用
　　該系列網絡電力儀表的應用領域非常廣泛而且便于系統集成，凡是有電力供應的地方都有它們的用武之地，特點是在對電力品質、電力安全有較高要求的場合以及有自動化需要的場合。它適用于如下領域，并且已有眾多成功應用經驗。
　　●能源管理系統
　　●變電站自動化
　　●配電網自動化
　　●小區電力監控
　　●工業自動化
　　●智能建筑
　　●智能型配電盤、開關柜

2.3 功能
　　ACREL公司集多年的專業經驗，推出了網絡電力儀表。它是采用現代微處理器技術和交流采樣技術設計而成。每個儀表可測量多種參數，作為遠端監控系統（SCADA）的前端；可聯網使用，亦可單獨使用。
　　網絡電力儀表采用異步半雙工RS485的通訊接口和MODBUS-RTU通訊協議，以滿足您的自動化通信系統，使用低成本的屏蔽雙絞線配線即可構造一可靠的通訊網絡。不管是在微弱之照度下，亦或是完全漆黑的情況下高亮度發光LED顯示器都會為您提供清晰的數據顯示。
　　對于該網絡電力儀表的使用者來說，可以輕易地在短時間內學會本機四鍵式操作法，該電力儀表提供多窗口式顯示功能，可讓使用者同時讀取多項電力參數。

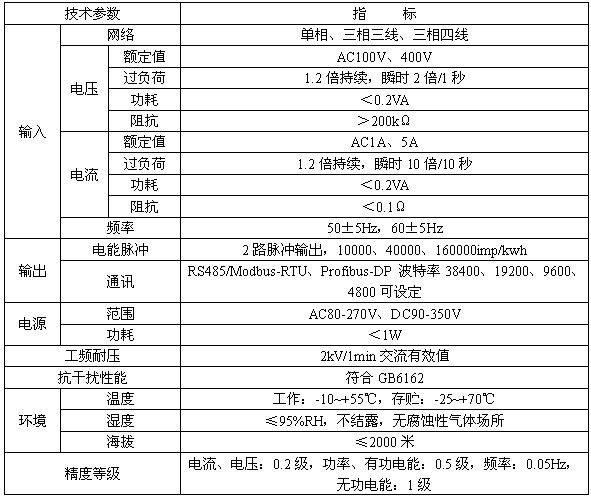

3　技術指標

4　產品規格
4.1 80型產品規格

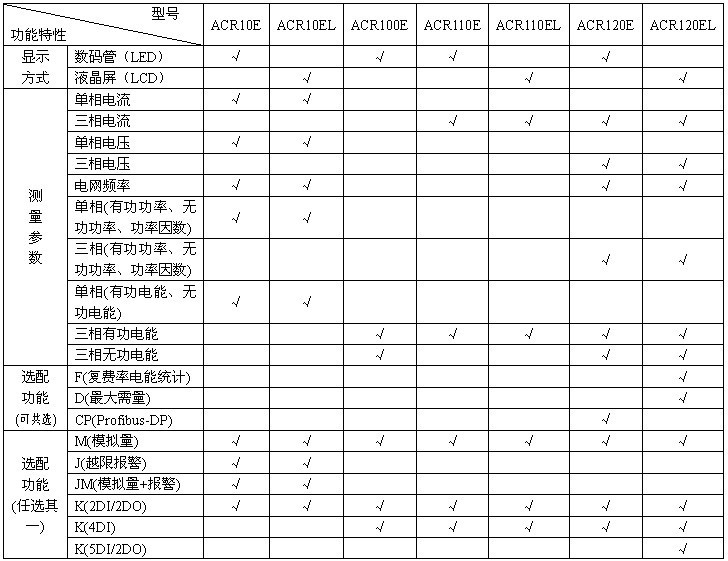

　　●功能一覽表

　　注：
　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
　　2、ACR10E(L)在選配K(2DI/2DO)功能時無脈沖信號輸出端口；
　　3、ACR100E、ACR110E(L)、ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口；

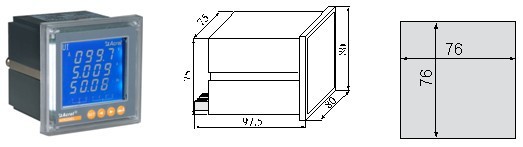

　　●外形及開孔尺寸

4.2 96型產品規格

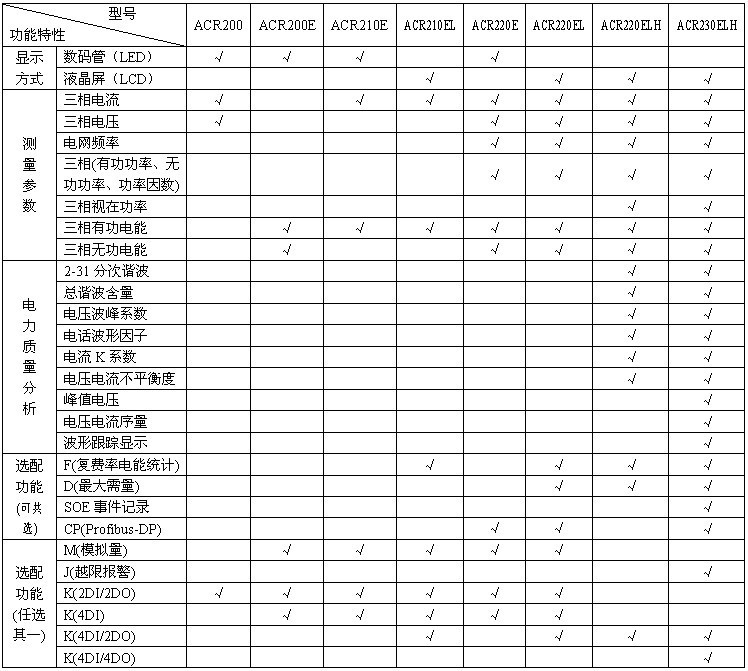

　　●功能一覽表

　　注：
　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
　　2、ACR200、ACR200E、ACR210E(L)、ACR220E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
　　3、ACR220(230)ELH在選配K(4DI/2DO)功能時具備1路有功電能脈沖信號輸出端口，在選配K(4DI/4DO)功能時無脈沖信號輸出端口；
　　4、ACR200E、ACR210E(L)、ACR220E(L)多可帶2路模擬量輸出。

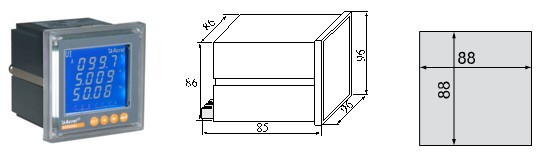

　　●外形及開孔尺寸

4.3 42型產品規格

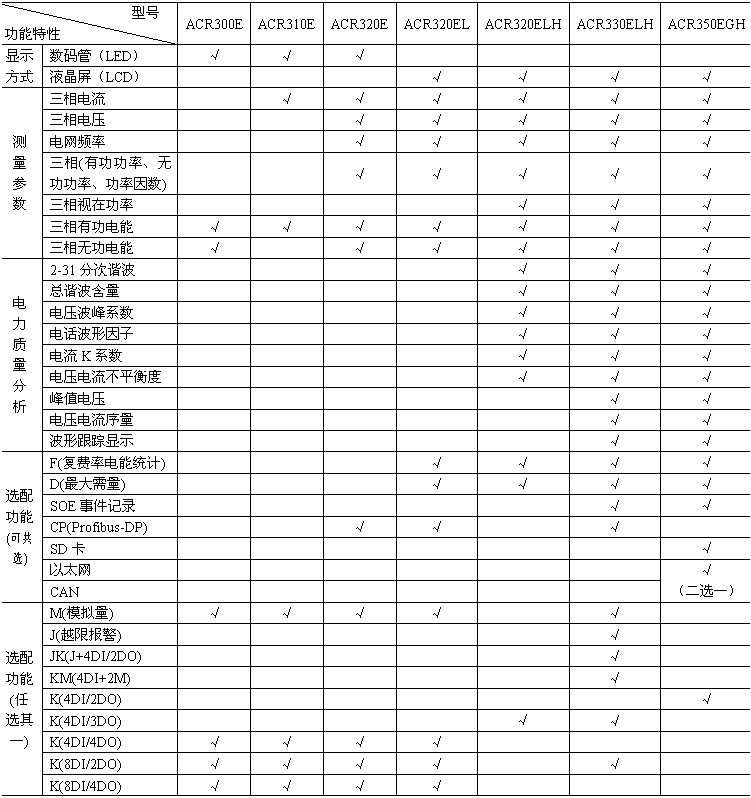

　　●功能一覽表

　　注：
　　1、ACR300E、ACR310E、ACR320E(L)在選配K(4DI/4DO、8DI/4DO)功能時無脈沖信號輸出端口；
　　2、ACR320(330)ELH在選配K功能時具備1路有功電能脈沖信號輸出端口；
　　3、ACR300E、ACR310E、ACR320E(L)多可帶4路模擬量輸出；
　　4、ACR330ELH多可帶2路模擬量輸出；
　　5、ACR350EGH具備1路有功電能脈沖信號輸出端口。

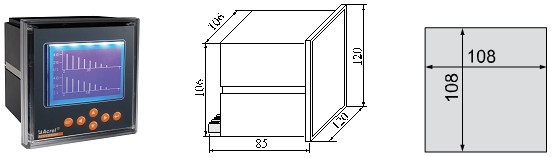

　　●外形及開孔尺寸
　　ACR300E、ACR310E、ACR320E、ACR320EL、ACR320ELH、ACR330ELH

　　ACR350EGH

5　接線端子

　　注1：適用于ACR350EGH的RS485通訊模塊；
　　注2：適用于ACR3XXE(L)選配8DI/2DO、8DI/4DO場合；
　　注3：適用于單相電能表及ACR3XXE(L)選配8DI/2DO場合。

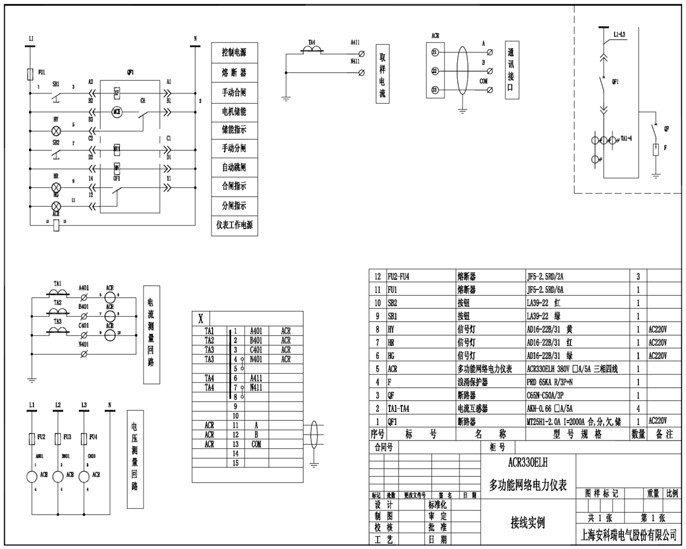

6　應用方案
