適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。

特點
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。 2、配上下限開關輸出，可實現遠距報警，限位控制。 3、配變送器可實現液位遠距報指示，檢測與控制。

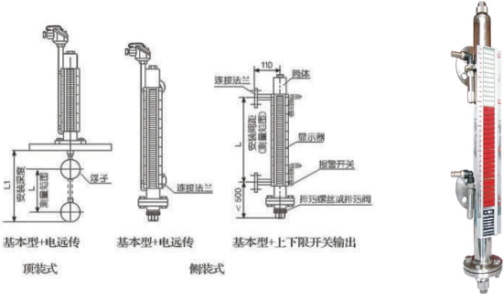

結構及工作原理
1、基本型 根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現磁翻板液位計液位指示。 2、電遠傳 在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到磁翻板液位計遠傳目的。 3、上下限開關輸出 在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現磁翻板液位計報警或限位控制。

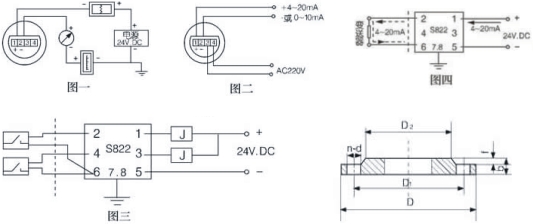

系統構成及接線
1、上下限開關輸出 由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。 2、電遠傳 由測量單元和變送單元兩部分組成。 3、本安防爆 a 帶本安防爆，上、下限開關輸出型磁翻板液位計 防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三） b 帶本安防爆遠傳型磁翻板液位計 適合使用于∏類電氣設備（工廠用）、C級氣體，zui高表面溫度組別T4（135℃）。（圖四） c 使用注意事項 ①變送器外殼設有外接地，用戶使用時必須可靠接地。 ②安全柵的使用應遵守有關使用說明內容。 ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF
用戶自備法蘭
安裝形式 主體材質 公稱直徑 公稱壓力 D D1 D2 n d f b 側裝 不銹鋼 20 4.0 105 75 56 4 14 2 16 ABS 20 10 105 75 56 4 14 2 16 頂裝 不銹鋼 200 2.5 360 310 274 12 26 3 32 ABS 200 0.6 320 280 274 8 8 3 32
主要技術指標
安裝形式內容 側裝式 頂裝式 安裝間距 （測量范圍） 不銹鋼 500～5000（mm） 500-2500（mm） ABS、PP-R 500～4000（mm） 工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介質密度 ＞0。6g/c ＞0.76g/c 法蘭連接 不銹鋼 法蘭20-40（DN20 PN1.0-4.0） (GB9119-88) 法蘭200-25（DN200 PN1.6） (GB9119-88) ABS 法蘭20-10（DN20 PN1.0） (GB9119-88) 法蘭200-6（DN200 PN0.6） (GB9119-88) 主體材料 ICr18Ni9Ti、ABS、PP-R（工作壓力0.6MPa） 介質溫度 -40～100℃（ABS、PP-R：-40～80℃） 環境溫度 -40～+70℃ 示值誤差 ±100mm 介質粘度 ≤1st(10-4/s) 上、下限 開關輸出 1、控制靈敏度：10mm 2、輸出接點容量：AC220V 2A 3、接點壽命：5×104次 4、防爆特征：iaIICT4本質安全型 電遠傳、 連續顯示 1、精度：±1.5% 2、輸出負載：750Ω 3、輸出信號：0～10mA輸出，220V AC電源 4～20mA輸出，24V DC二線制 4、防爆特征：iaIICT4本質安全型
型號說明
UFZ系列磁翻板液位計 1 側裝式 2 頂裝式 安裝方式 1 1Cr18Ni9Ti 2 ABS 3 PP-R 主體材質 1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa 公稱壓力 1 基本型 2 帶上下限開關輸出 3 帶電遠傳（0～10mA輸出，220V，AC） 4 帶電遠傳（4～20mA輸出，24V，DC） 5 帶本安防爆型（4～20mA，24V，DC） 6 帶本安防爆型上下限開關輸出 類型 L 安裝間距（測量范圍） L1 安裝深度（頂裝式（0～4000mm任選） 介質密度ρ（g/c） UFZ- 2 2 1 1 L=2500mm L1=3000mm ρ=0.8g/c 舉例
