PTF100概述
PTF100型壓力溫度流量監測儀是專門針對煙氣排放監測的高塵、高溫、高濕環境而開發的一體式流速、動壓、靜壓、煙溫監測儀，符合國家相關標準的要求，可以用于煙氣排放連續監測系統（CEMS）進行煙氣流速、壓力、溫度及流量的實時連續測量。配有獨立的反吹控制單元。

PTF100原理/組成
PTF100型壓力溫度流量監測儀是采用壓差傳感法來實現煙氣流速的測量。利用皮托管、壓力傳感器和溫度傳感器測出煙氣的動壓、靜壓和溫度，這些參數與被測煙氣流速呈一定比例關系，從而可定量煙氣的流速。

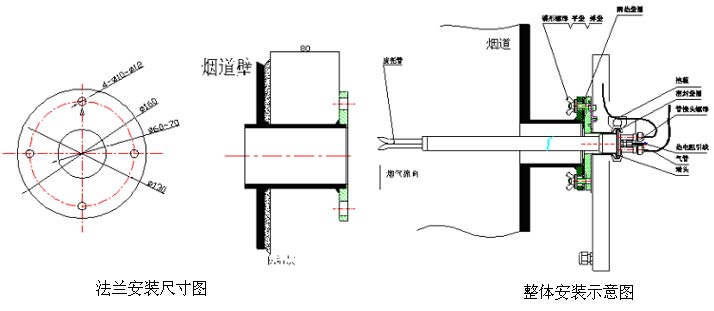

PTF100型溫度壓力流量監測儀由S型皮托管、熱電阻（或熱電偶）、微壓差/絕壓傳感器組、反吹單元和信號控制處理器等組成，整機為一體式結構。機箱自帶法蘭，皮托管和箱體的連接采用可快速分離的抱箍式結構，安裝拆卸便捷，便于運輸和搬運。
S型皮托管和鎧裝熱電阻采用具有高耐腐蝕性能的316L不銹鋼材料，同時外加不銹鋼保護套和抱箍端蓋集成為一體式探頭結構。
信號控制處理器采集各傳感器信號進行處理計算并控制反吹單元，同時有源輸出煙氣的流速、動壓、靜壓和溫度的4~20mA電流信號，用戶可根據需要選擇接入這些信號。信號控制處理器自帶顯示模塊，通過按鍵選擇需要觀察的數據，方便用戶檢修和調試。
反吹單元由雙電磁閥和雙氣罐組成。它根據信號處理控制器發出的指令，定時對皮托管進行反吹，防止發生皮托管堵塞現象。反吹單元配備氣罐以保證有足夠的脈沖氣體進行反吹。

PTF100的特征
● 可實時測量煙氣的流速、動壓、靜壓和溫度，通過4路模擬信號4~20mA有源輸出。
● 自動定時對動壓和流速校零。
● 液晶顯示各測量數據和信號，直接讀數，便于調試。
● 測量精度高，可靠性好，可長期連續工作。
● 可快速拆卸的一體式結構，便于包裝和運輸。
● 配備自動反吹單元，可定時清理皮托管內的顆粒物，反吹間隔時間可設定。
● 自帶氣罐，保證足夠的脈沖反吹氣進行有效的吹掃。
● 安裝和接線便捷，維護量低。
● 體積小，結構緊湊，需要的安裝空間小。

PTF100的應用
廣泛用于電廠、冶金、水泥、化工、石化、礦山等工礦企業中的過程控制以及煙囪排放等需要測量氣體溫度、壓力和流量的場合。

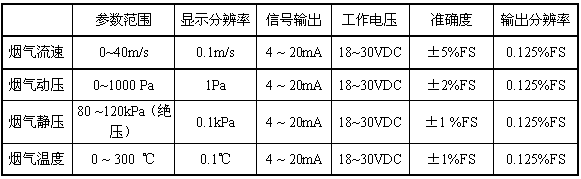

技術參數
