產品詳情
- 產品/服務：全自動光學影像儀器直銷
- 型 號：VMS-4030H
- 品 牌：臺灣萬濠
- 單 價：面議
- 更新日期：2018-04-30
- 有效期至：長期有效
- 瀏覽次數：1127
產品簡介
全自動光學影像儀器直銷--研發生產該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。...
產品詳細介紹
全自動光學影像儀器直銷--研發生產該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
儀器10大突出特點：
全自動光學影像儀器直銷
影像測量儀之三坐標測量儀解釋
三坐標測量機 (Coordinate Measuring Machine, CMM) 是指在一個六面體的空間范圍內，能夠表現幾何形狀、長度及圓周分度等測量能力的儀器，簡稱三坐標。
三坐標測量儀可定義為“一種具有可作三個方向移動的探測器，可在三個相互垂直的導軌上移動，此探測器以接觸或非接觸等方式傳送訊號，三個軸的位移測量系統 ( 如光學尺 ) 經數據處理器或計算機等計算出工件的各點坐標(X、Y、Z)及各項功能測量的儀器”。三坐標測量儀的測量功能應包括尺寸精度、定位精度、幾何精度及輪廓精度等。
如果您覺得“全自動光學影像儀器直銷”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
本頁鏈接：http://18bearing.com/com_yq2017/sell/itemid-7133741.html
已經有1127位訪客查看了本頁.
儀器10大突出特點：
1. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
2. 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
3. 采用亞像素細分技術，提高邊界分辨能力
4. 在線SPC數據處理分析，大批量治具測量
5. X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩
6. 采用開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
7. 采用花崗石底座，性能穩定，不易變形
8. 可選配筒鏡自動變倍功能，無需頻繁像素校正實現多倍率下測量
9. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
10. 開發QMS3D軟件，可滿足客戶不同測量需求
全自動光學影像儀器直銷
技術規格參數：
|

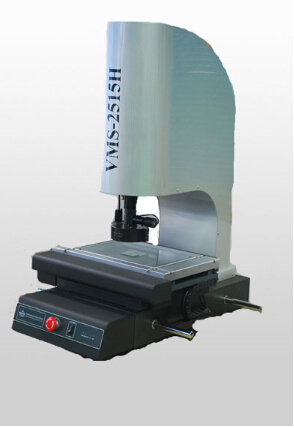

儀器型號 |
VMS-2515H |
VMS-3020H |
VMS-4030H |
VMS-5040H |
|||||
|
|
金屬臺尺寸 |
450*280 |
500*330 |
606*466 |
706-466 |
||||
|
玻璃臺尺寸 |
306*196 |
350*250 |
450*350 |
550*450 |
|||||
|
運動行程X.Y |
220*150 |
300*200 |
400*300 |
500*400 |
|||||
|
Z軸升降行程 |
150調焦 |
150調焦 |
150調焦 |
150調焦 |
|||||
|
X、Y、Z軸數顯分辨率 |
0.5um |
0.5um |
0.5um |
0.5um |
|||||
|
X、Y坐標示值誤差 |
≤（3+L/200）L為被測長度，單位：mm） |
||||||||
|
儀器重量 |
220 |
270 |
325 |
450 |
|||||
|
外形尺寸 |
670*660*950 |
720*950*1020 |
720*950*1020 |
||||||
|
|
三軸運動速度 |
100mm/s |
|||||||
|
三軸定位精度 |
0.001mm |
||||||||
|
|
攝像機 |
TEO彩色1/2″CCD攝像機 |
|||||||
|
變焦鏡頭 |
變焦鏡頭帶同軸光變焦鏡頭（二選一） |
||||||||
|
變焦鏡頭倍率 |
0.7-4.5X |
||||||||
|
視頻總倍率 |
30-190X |
||||||||
|
物方視場 |
11.1-1.7mm |
||||||||
|
電源 |
AC220V/AC110V |
||||||||
|
消耗功率 |
100W |
||||||||
全自動光學影像儀器直銷
影像測量儀之三坐標測量儀解釋
三坐標測量機 (Coordinate Measuring Machine, CMM) 是指在一個六面體的空間范圍內，能夠表現幾何形狀、長度及圓周分度等測量能力的儀器，簡稱三坐標。
三坐標測量儀可定義為“一種具有可作三個方向移動的探測器，可在三個相互垂直的導軌上移動，此探測器以接觸或非接觸等方式傳送訊號，三個軸的位移測量系統 ( 如光學尺 ) 經數據處理器或計算機等計算出工件的各點坐標(X、Y、Z)及各項功能測量的儀器”。三坐標測量儀的測量功能應包括尺寸精度、定位精度、幾何精度及輪廓精度等。
如果您覺得“全自動光學影像儀器直銷”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
