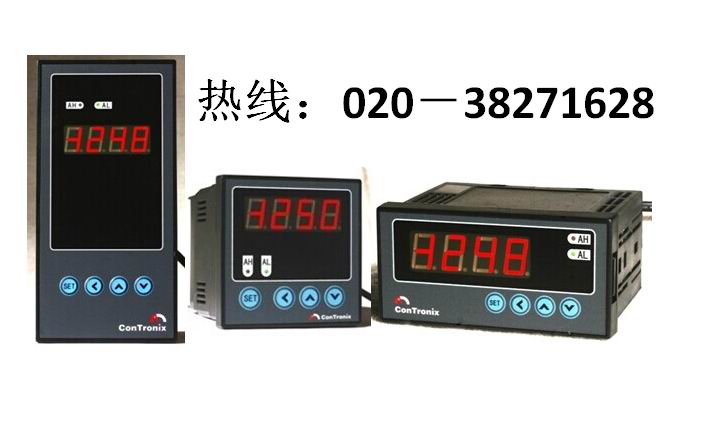

點擊圖片查看大圖
說明
①誤差小于0.5%F.S，并具備調校、數字濾波功能
②輸入信號類型：輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號
③外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
④電源：220VAC±10%，功耗小于7VA
（注：0~10VDC輸入，訂貨時需說明）
基本配置
單顯示、2點報警，外供24V
①誤差小于0.5%F.S，并具備調校、數字濾波功能
②輸入信號類型：輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號
③外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
④電源：220VAC±10%，功耗小于7VA
（注：0~10VDC輸入，訂貨時需說明）
基本配置
單顯示、2點報警，外供24V
擴展功能
變送輸出（有變送輸出時無外供24V）
選型表
變送輸出（有變送輸出時無外供24V）
選型表
|
內容
|
代碼及說明
|
||||||||
|
CH6/
|
|||||||||
|
外形尺寸
|
A
|
160（W）×80（H）×125（L） 或80（W）×160（H）×125（L）
|
|||||||
|
B
|
96（W）×96（H）×76（L）
|
||||||||
|
C
|
96（W）×48（H）×82（L） 或48（W）×96（H）×82（L）
|
||||||||
|
D
|
72（W）×72（H）×75（L）
|
||||||||
|
E
|
48（W）×48（H）×108（L）
|
||||||||
|
面板形式
|
H
|
橫式
|
|||||||
|
S
|
豎式
|
||||||||
|
F
|
方形
|
||||||||
|
顯示顏色
|
R
|
紅色
|
|||||||
|
報警
|
T
|
2點報警輸出
|
|||||||
|
變送輸出（該功能為選裝，需在訂貨時注明，否則儀表不具有此功能）
|
A0
|
無變送輸出
|
|||||||
|
A1
|
電流輸出與外供不隔離
|
||||||||
|
A1G
|
電流輸出與外供隔離
|
||||||||
|
A2
|
電壓輸出與外供不隔離
|
||||||||
|
A2G
|
電壓輸出與外供隔離
|
||||||||
|
外供變送器電源（外供電源與輸入不隔離，有隔離要求的請在訂貨時注明）
|
B1
|
外供 24V/50mA
|
|||||||
|
B2
|
外供 12V/50mA
|
||||||||
|
儀表電源
|
V0
|
85V AC~265V AC
|
|||||||
|
V1
|
10V DC ~ 36V DC
|
||||||||
技術規格
電源：85VAC～265VAC,120VDC～380VDC,功耗小于6W
12VDC～36VDC,功耗小于6W
注：直流供電電源應留有一定功率余量，請按每臺24VDC/0.,12VDC/2A配置電源線。并注意電源線長度和線徑。
