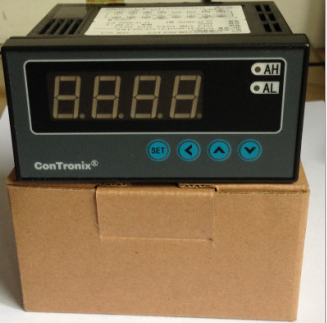

CH6/C-HRTA1B1V0,CH6/C-HRTB1V0儀表
說明
說明
①誤差小于0.5%F.S，并具備調校、數字濾波功能
②輸入信號類型：輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號
③外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
④電源：220VAC±10%，功耗小于7VA （注：0~10VDC輸入，訂貨時需說明）
基本配置:單顯示、2點報警，外供24V
擴展功能:變送輸出（有變送輸出時無外供24V）
CH6/C-HRTA1B1V0,CH6/C-HRTB1V0儀表
CH6/C-HRTA1B1V0,CH6/C-HRTB1V0儀表
型號：CH6/A-HRTA0B1V0 CH6/A-HRTA1B1V0 CH6/A-HRTA1GB1V0 CH6/A-HRTA2B1V0 CH6/A-HRTA2GB1V0
CH6/A-HRTA0B2V0 CH6/A-HRTA1B2V0 CH6/A-HRTA1GB2V0 CH6/A-HRTA2B2V0 CH6/A-HRTA2GB2V0
CH6/A-HRTA0B2V1 CH6/A-HRTA1B2V1 CH6/A-HRTA1GB2V1 CH6/A-HRTA2B2V1 CH6/A-HRTA2GB2V1
CH6/A-SRTA0B1V0 CH6/A-SRTA1B1V0 CH6/A-SRTA1GB1V0 CH6/A-SRTA2B1V0 CH6/A-SRTA2GB1V0
CH6/A-SRTA0B2V0 CH6/A-SRTA1B2V0 CH6/A-SRTA1GB2V0 CH6/A-SRTA2B2V0 CH6/A-SRTA2GB2V0
CH6/A-SRTA0B2V1 CH6/A-SRTA1B2V1 CH6/A-SRTA1GB2V1 CH6/A-SRTA2B2V1 CH6/A-SRTA2GB2V1
CH6/A-HTA0B1V0 CH6/A-HTA1B1V0 CH6/A-HTA1GB1V0 CH6/A-HTA2B1V0 CH6/A-HTA2GB1V0
CH6/A-HTA0B2V0 CH6/A-HTA1B2V0 CH6/A-HTA1GB2V0 CH6/A-HTA2B2V0 CH6/A-HTA2GB2V0
CH6/A-HTA0B2V1 CH6/A-HTA1B2V1 CH6/A-HTA1GB2V1 CH6/A-HTA2B2V1 CH6/A-HTA2GB2V1
CH6/A-STA0B1V0 CH6/A-STA1B1V0 CH6/A-STA1GB1V0 CH6/A-STA2B1V0 CH6/A-STA2GB1V0
CH6/A-STA0B2V0 CH6/A-STA1B2V0 CH6/A-STA1GB2V0 CH6/A-STA2B2V0 CH6/A-CH6/C-HRTA1B1V0,CH6/C-HRTB1V0儀表
CH6/A-STA0B2V1 CH6/A-STA1B2V1 CH6/A-STA1GB2V1 CH6/A-STA2B2V1
CH6/A-STA2GB2V1
CH6/A-STA2GB2V1
CH6/B-SRTA0B1V0 CH6/B-SRTA1B1V0 CH6/B-SRTA1GB1V0 CH6/B-SRTA2B1V0 CH6/A、CH6/B、CH6/C、CH6/D、CH6/E數顯儀:
CH6系列數顯儀可與各類模擬量輸出的傳感器、變送器配合，完成對溫度、壓力、流量、液位、成分等物理量的測量、變換、顯示和控制。該數顯儀采用了寬工作電壓范圍的開關電源，僅通過面板按鍵，即可以接收電壓、電流、熱電偶、熱電阻等各種類型的輸入信號，實現了輸入。本儀表測量誤差小于0.5%，并具備調校、數字濾波、2點報警輸出等功能，報警方式可選擇上限報警或下限報警，報警靈敏度也可設定。根據用戶的需求還可以增加變送輸出（標準電流或電壓）功能。
CH6/C-HRTA1B1V0,CH6/C-HRTB1V0儀表
詳細說明：
①誤差小于0.5%F.S，并具備調校、數字濾波功能
②輸入信號類型：輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號
③外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
④電源：220VAC±10%，功耗小于7VA
（注：0~10VDC輸入，訂貨時需說明）
基本配置
單顯示、2點報警，外供24V
擴展功能
變送輸出（有變送輸出時無外供24V）
選型表
|
內容 |
代 碼 及 說 明
|
||||||||
|
CH6/
|
|||||||||
|
外形尺寸
|
A
|
160（W）×80（H）×125（L） 或80（W）×160（H）×125（L）
|
|||||||
|
B
|
96（W）×96（H）×76（L）
|
||||||||
|
C
|
96（W）×48（H）×82（L） 或48（W）×96（H）×82（L）
|
||||||||
|
D
|
72（W）×72（H）×75（L）
|
||||||||
|
E
|
48（W）×48（H）×108（L）
|
||||||||
|
面板形式
|
H
|
橫式
|
|||||||
|
S
|
豎式
|
||||||||
|
F
|
方形
|
||||||||
|
顯示顏色
|
R
|
紅色
|
|||||||
|
報警
|
T
|
2點報警輸出
|
|||||||
|
變送輸出（該功能為選裝，需在訂貨時注明，否則儀表不具有此功能）
|
A0
|
無變送輸出
|
|||||||
|
A1
|
電流輸出與外供不隔離
|
||||||||
|
A1G
|
電流輸出與外供隔離
|
||||||||
|
A2
|
電壓輸出與外供不隔離
|
||||||||
|
A2G
|
電壓輸出與外供隔離
|
||||||||
|
外供變送器電源（外供電源與輸入不隔離，有隔離要求的請?jiān)谟嗀洉r(shí)注明）
|
B1
|
外供 24V/50mA
|
|||||||
|
B2
|
外供 12V/50mA
|
||||||||
|
儀表電源
|
V0
|
85V AC~265V AC
|
|||||||
|
V1
|
10V DC ~ 36V DC
|
||||||||
CH6/B-SRTA0B2V0 CH6/B-SRTA1B2V0 CH6/B-SRTA1GB2V0 CH6/B-SRTA2B2V0 CH6/B-SRTA2GB2V0
CH6/B-SRTA0B2V1 CH6/B-SRTA1B2V1 CH6/B-SRTA1GB2V1 CH6/B-SRTA2B2V1 CH6/B-SRTA2GB2V1
CH6/B-STA0B1V0 CH6/B-STA1B1V0 CH6/B-STA1GB1V0 CH6/B-STA2B1V0 CH6/B-STA2GB1V0
CH6/B-STA0B2V0 CH6/B-STA1B2V0 CH6/B-STA1GB2V0 CH6/B-STA2B2V0 CH6/B-STA2GB2V0
