XST/C-H1IT3A1B1VON液位顯示器XST/C-H1IT3A1B1數顯表-說明書下載
①抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到III級
② 基本誤差優于±0.2%F·S。16位A/D轉換器。測控周期0.2秒，可提高到0.1秒。8段折線功能時要說明
③ 輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度

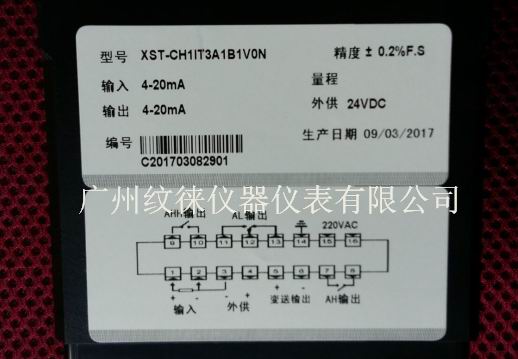

XST/C-H1IT3A1B1VON液位顯示器
XST/C-H1IT3A1B1儀表
XST/C-H1IT3A1B1VON液位顯示器 數字顯示控制儀XST/C-H1IT0A1B1S0V0
詳細介紹：
① 基本誤差優于±0.2%F·S。16位A/D轉換器。測控周期0.2秒，可提高到0.1秒。8段折線功能
② 抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到III級
③ 輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度，訂貨時要說明
④ 外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48以及臺式實驗室用儀表
⑤ 儀表電源220V AC，（9~30）V DC（訂貨時注明）
基本配置 XST/C-H1IT3A1B1單顯示
擴展功能 XST/C-H1IT3A1B1儀表
① 報警設定值數字顯示
② 測量值光柱顯示
③ 報警輸出：160×80，96×96規格多可加4點；96×48規格多可加3點，
72×72，48×48規格多可加2點；160×80鋁合金外殼型多可加8點
④ 變送輸出
⑤ 外供普通電源（給變送器供電）：24V或12V或5V
外供電源（給荷重、壓力等傳感器供電）10V或12V或0.5~1.5mA
⑥ 通訊接口：RS 485或RS 232
⑦ 打印機接口（不含打印機單元）
⑧ 實驗室用臺式儀表：小臺式（230×104）（可盤裝）、大臺式（318×104）
⑨160×80鋁合金外殼型。
選型表
|
內容 |
代碼說明 |
|||||||||||||
|
XST/ |
單顯示 |
|||||||||||||
|
外形 尺寸 |
A— |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
||||||||||||
|
B— |
96(W)×96(H)×112(L) |
|||||||||||||
|
C— |
96(W)×48(H)×112(L) 或48(W)×96(H)×112(L) |
|||||||||||||
|
D— |
72(W)×72(H)×112(L) |
|||||||||||||
|
E— |
48(W)×48(H)×112(L) |
|||||||||||||
|
面板形式 |
H |
橫式 |
||||||||||||
|
S |
豎式 |
|||||||||||||
|
F |
方形 |
|||||||||||||
|
顯示方式 |
1 |
測量值（綠色） |
||||||||||||
|
2 |
測量值（綠色）+ 設定值（紅色） |
|||||||||||||
|
3 |
測量值（綠色）+ 測量值光柱（綠色）（限A、C型儀表） |
|||||||||||||
|
4 |
測量值（綠色）+ 測量值光柱（綠色）+設定值光柱（紅色）限A-S型 |
|||||||||||||
|
5 |
測量值（綠色）+ 測量值光柱（綠色）+設定值（紅色）限A-S型 |
|||||||||||||
|
輸入信號 （其它輸入信號訂貨時說明） |
E |
熱電偶K、S、R、B、N、E、J、T或輻射感溫計 |
||||||||||||
|
R |
熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53或電阻 |
|||||||||||||
|
I |
直流電流（4~20）mA、（0~10）mA或（0~20）mA |
|||||||||||||
|
V |
直流電壓（0~5）V、（1~5）V |
|||||||||||||
|
M |
mV信號（訂貨注明范圍） |
|||||||||||||
|
W |
電位器 ,; |
|||||||||||||
|
L |
遠傳壓力表 |
|||||||||||||
|
報警點數量 |
T□ |
T0:無報警 T1~T8：1~8點報警 觸點容量220V AC,3A |
||||||||||||
|
變送輸出
|
A0 |
無輸出 |
||||||||||||
|
A1 |
電流輸出(4~20）mA、（0~10）mA或（0~20）mA |
|||||||||||||
|
A2 |
電壓輸出(0~5）V、（1~5）V |
|||||||||||||
|
A3 |
電壓輸出(0~10）V |
|||||||||||||
|
A4 |
其它輸出 |
|||||||||||||
|
外供電源 |
B0 |
無外供電源 |
||||||||||||
|
B1 |
外供 24V DC，誤差小于±5%，大于50mA |
|||||||||||||
|
B2 |
外供 12V DC，誤差小于±5%，大于50mA |
|||||||||||||
|
B3 |
外供電壓源，誤差小于±0.2%，大于40mA |
|||||||||||||
|
B4 |
外供恒流源，誤差小于±0.2%，（0.1~10mA） |
|||||||||||||
|
B5 |
其它 （訂貨須注明） |
|||||||||||||
|
通訊接口 |
S0 |
無通訊接口 |
||||||||||||
|
S1 |
RS-232接口 |
|||||||||||||
|
S2 |
RS-485接口 |
|||||||||||||
|
S3 |
RS-422接口 |
|||||||||||||
|
S4 |
BCD碼接口（限A、B型儀表） |
|||||||||||||
|
儀表電源 |
V0 |
220V AC |
||||||||||||
|
V1 |
24V DC |
|||||||||||||
|
V2 |
12V DC |
|||||||||||||
|
V3 |
其它 |
|||||||||||||
|
打印功能（限A、B型儀表）（帶硬件時鐘） |
P |
P表示打印接口，不帶可省略 |
||||||||||||
|
非標準功能 |
N |
N表示非標功能 |
||||||||||||
