XSH手操器XSH/A-HIIQT0B0S0D0K1G0V0
選型表 XSH/A-HIIIT0B0S0D0K1G0V0手操器
|
內容 |
代碼說明XSH手操器XSH/A-HIIQT0B0S0D0K1G0V0 |
||||||||||||||
|
XSH/ |
2路輸入，控制輸出，雙顯帶光柱（160×80，80×80規格除外） |
||||||||||||||
|

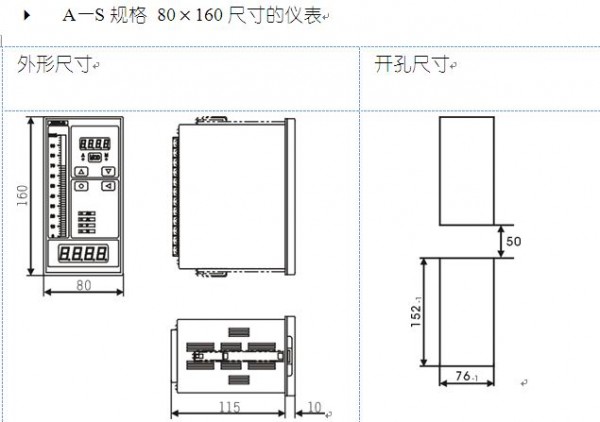

外形 尺寸 |
A— |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
|||||||||||||
|
B— |
96(W)×96(H)×112(L) |
||||||||||||||
|
G— |
80(W)×80(H)×250(L) |
||||||||||||||
|
面板形式 |
H |
橫式無光柱 |
|||||||||||||
|
S |
豎式帶光柱 |
||||||||||||||
|
F |
方形無光柱 |
||||||||||||||
|
測量/反饋 輸入信號 |
E |
熱電偶輸入，K、E、T、S分度可選擇 |
|||||||||||||
|
R |
熱電阻輸入，Pt100 |
||||||||||||||
|
I |
直流電流輸入，4mA ~20mA、0mA ~10mA、0mA ~20mA |
||||||||||||||
|
V |
直流電壓輸入，1V~5V、0V~5V可選擇 |
||||||||||||||
|
W |
500Ω~ 1kΩ電位器 |
||||||||||||||
|
調節輸入信號 |
I |
直流電流（4~20）mA、（0~10）mA或（0~20）mA 可選 |
|||||||||||||
|
V |
直流電壓（0~5）V、（1~5）V可選 |
||||||||||||||
|
操作輸出信號 |
I |
直流電流（4~20）mA、（0~10）mA或（0~20）mA |
|||||||||||||
|
R |
繼電器輸出 |
||||||||||||||
|
Q |
直流電流輸出和繼電器輸出同時具備 |
||||||||||||||
|
報警點數量 |
T□ |
T0:無報警 T1~T2：1~2點報警 |
|||||||||||||
|
外供電源 |
B0 |
無外供電源 |
|||||||||||||
|
B1 |
外供 24V DC |
||||||||||||||
|
B2 |
外供 12V DC |
||||||||||||||
|
B3 |
外供電壓源 |
||||||||||||||
|
B4 |
外供恒流源 |
||||||||||||||
|
B5 |
其它 |
||||||||||||||
|
通訊接口（供電，全隔離，2400~19.2K儀表地址0~99，應答延遲小于500μs） |
S0 |
無通訊接口 |
|||||||||||||
|
S1 |
RS-232接口 |
||||||||||||||
|
S2 |
RS-485接口 |
||||||||||||||
|
S3 |
RS-422接口 |
||||||||||||||
|
開關量輸入控制 |
D0 |
無開關量輸入控制 |
|||||||||||||
|
D1 |
有無開關量輸入控制 |
||||||||||||||
|
手/自動狀態輸出 |
K0 |
無輸出 |
|||||||||||||
|
K1 |
有輸出 |
||||||||||||||
|
跟蹤/變送輸出 |
G0 |
無輸出 |
|||||||||||||
|
G1 |
直流電流輸入，（4~20）mA、（0~10）mA、（0~20）mA |
||||||||||||||
|
G2 |
直流電壓（0~5）V、（1~5）V可選 |
||||||||||||||
XSH/A-S111手操器XSH/A-S11Q控制器XSH/A-HEIIT0B0S0D1K1G1VO操作器 XSH/A-HEIIT0B0S0D1K1G1VO操作器
手操器XSH/A-HIIQT0B0S0D0K1G0V0有哪些技術參數?手操器XSH/A-HIIQTOBOSODOK1GOVO應用于哪方面?下面為大家細細解析.
SH/B-FVIRB1S0D0K1G0V0智能手操器 XSH/A-SIIIT0B0S0D0K1V0智能手操器
XSH/A-SIIIB1手操器 XSH/A-SIII-T0B0S0D0K1V0手操器
XSH/A-SIIIT0B0V0操作器,XSH/A-HIIIV0操作器,XSH/A-SIIIK1G0V0手操器
XSH/A-SIIIV0操作器 XSH/A-SIIIT0K1G1V0操作器XSH/A-SIIIT1K1VO手操器
XSH/A-SIIIB0K1G0V0操作器 XSH/A-SIIIK1G1VO手操器XSH/A-SWIRV0操作器
廣州紋徠儀器儀表有限公司是一家專業從事智能手操器儀表開發與生產的高新技術的產業型公司。公司生產的XSH系列手操器主要是用在電動閥門定位,調節閥、伺服馬達等執行器的操作計算機，PLC，調節器控制信號的手/自動切換做為計算機控制系統的輸出單元，通過通信口實現控制量輸出及手/自動切換；產品在各行各業中獲得了其廣泛的應用。智能操作器采用單片機嵌入式組合設計，硬件擴充性強，軟件平臺靈活，可以擴展開關量輸入、定時、程序順序控制等，不局限于標準功能。可按實際需要組合，以實現性能。
XSH/A-HIIIT0B0S0D0K1G0V0手操器
詳細說明
① 適合與各類調節閥門、PLC配接，實現控制功能的手動/自動雙向無擾動切換
② 測量、反饋和調節輸入兩路輸入信號，正/反轉控制輸出或4mA~20mA輸出
③ 基本誤差低于±0.2%F·S
④ 外形尺寸：160×80（橫/豎）、96×96、80×80
⑤ 儀表電源：220V AC，（9~30）V DC
基本配置： 2路輸入，控制輸出，雙顯帶光柱（80×80規格除外）
擴展功能：
① 報警輸出：多2點
② 手/自動狀態輸出：1點
③ 手/自動狀態開關輸入控制
④ 跟蹤或變送輸出
⑤ 外供電源：24V，≥50mA
⑥ 通訊接口：RS 232或RS 485
⑦ 直流電流輸出和繼電器輸出同時具備。
