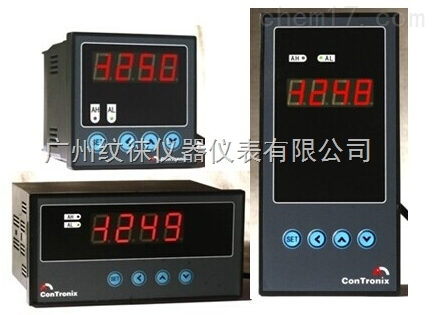

點擊圖片查看大圖
CH6系列數顯儀可與各類模擬量輸出的傳感器、變送器配合，完成對溫度、壓力、流量、液位、成分等物理量的測量、變換、顯示和控制。該數顯儀采用了寬工作電壓范圍的新型開關電源，僅通過面板按鍵，即可以接收電壓、電流、熱電偶、熱電阻等各種類型的輸入信號，實現了萬能輸入。本儀表測量誤差小于0.5%，并具備調校、數字濾波、2點報警輸出等功能，報警方式可選擇上限報警或下限報警，報警靈敏度也可定。根據用戶的需求還可以增加變送輸出（標準電流或電壓）功能。
contronix數顯表CH6/C-HRTB1V0
詳細說明：
①誤差小于0.5%F.S，并具備調校、數字濾波功能
②輸入信號類型：萬能輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號
③外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
④電源：220VAC±10%，功耗小于7VA
（注：0~10VDC輸入，訂貨時需說明）
基本配置
單顯示、2點報警，外供24V
擴展功能
變送輸出（有變送輸出時無外供24V）
選型表
|
|
代 碼 及 說 明 |
||||||||
|
CH6/ |
|
||||||||
|
外形尺寸 |
A |
160（W）×80（H）×125（L） 或80（W）×160（H）×125（L） |
|||||||
|
B |
96（W）×96（H）×76（L） |
||||||||
|
C |
96（W）×48（H）×82（L） 或48（W）×96（H）×82（L） |
||||||||
|
D |
72（W）×72（H）×75（L） |
||||||||
|
E |
48（W）×48（H）×108（L） |
||||||||
|
面板形式 |
H |
橫式 |
|||||||
|
S |
豎式 |
||||||||
|
F |
方形 |
||||||||
|
顯示顏色 |
R |
紅色 |
|||||||
|
報警 |
T |
2點報警輸出 |
|||||||
|
變送輸出（該功能為選裝，需在訂貨時注明，否則儀表不具有此功能） |
A0 |
無變送輸出 |
|||||||
|
A1 |
電流輸出與外供不隔離 |
||||||||
|
A1G |
電流輸出與外供隔離 |
||||||||
|
A2 |
電壓輸出與外供不隔離 |
||||||||
|
A2G |
電壓輸出與外供隔離 |
||||||||
|
外供變送器電源（外供電源與輸入不隔離，有隔離要求的請?jiān)谟嗀洉r(shí)注明） |
B1 |
外供 24V/50mA |
|||||||
|
B2 |
外供 12V/50mA |
||||||||
|
儀表電源 |
V0 |
85V AC~265V AC |
|||||||
|
V1 |
10V DC ~ 36V DC |
||||||||
訂貨時注明
標準范圍輸入信號（訂貨須注明），未注明出廠默認為“萬能輸入，PT100出廠設置”。
? 標準信號及量程列表:
|
輸入信號類型 |
量程范圍 |
輸入信號類型 |
量程范圍 |
||
|
電 壓 |
0~5VDC |
-1999~9999 |
電 流 |
4~20mA |
-1999~9999 |
|
1~5VDC |
0~10mA |
||||
|
0~10VDC |
0~20mA |
||||
|
熱 電 阻 |
Pt100 |
-200.0~500.0℃ |
熱 電 偶 |
K |
-100~1300℃ |
|
Cu100 |
-50.0~150.0℃ |
S |
0~1700℃ |
||
|
Cu50 |
-50.0~150.0℃ |
R |
0~1700℃ |
||
|
BA1 |
-200.0~650.0℃ |
B |
500~1800℃ |
||
|
BA2 |
-200.0~500.0℃ |
N |
-100~1300℃ |
||
|
G53 |
-50.0~150.0℃ |
E |
-100~800℃ |
||
|
|
|
J |
-100~1100℃ |
||
|
|
|
T |
-100~400℃ |
||
