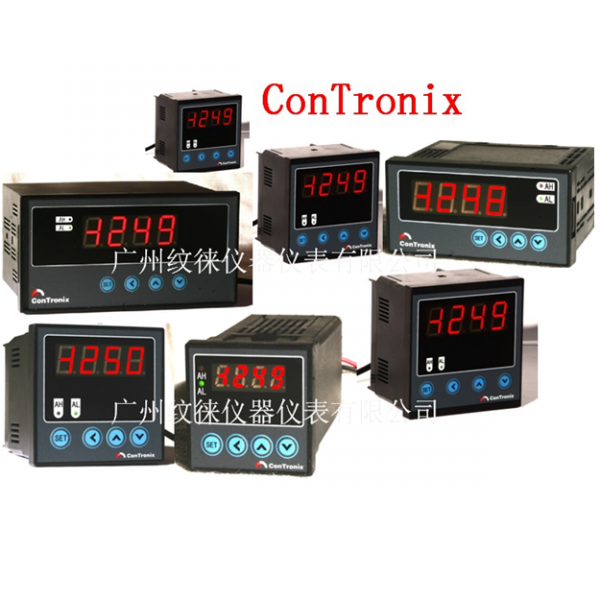

CH6/B-FRTA0B1V1數顯控制表
摘要：CH6/B-FRTA1B1V0控制器參數有哪些？具體怎么樣設置與操作？下面為大家細細解析。
CH6/B-FRTA1B1V0技術參數：
顯示范圍：-1999－9999,小數點位置可設定
準確 度：優于±0.5%FS
測控周期：0.2s 帶4-20MA信號輸出
分辯 率：1/16000，14位A/D轉換器
報警輸出：繼電器輸出，觸點容量220VAC，3A
隔離變送輸出：4-20MA，0-10MA，0-20MA，1-5V，0-5V
電 源：220VAC
工作環境：溫度0－50℃，濕度低于90%RH
CH6/B-FRTA0B1V1數顯控制表

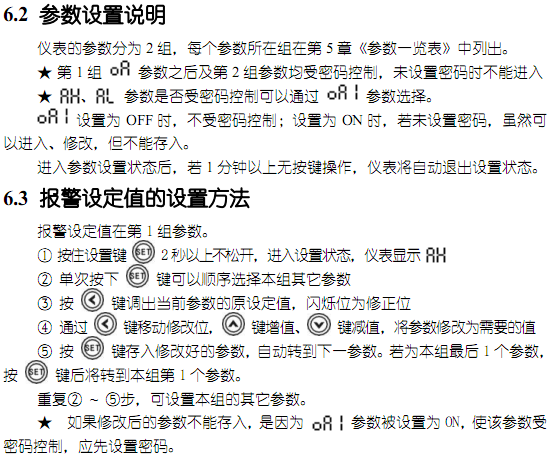

設置與操作
選型表CH6/B-FRTA0B1V1數顯控制表
|
內容 |
代碼 |
說明 |
|||||||||
|
CH6/ |
數顯儀 |
||||||||||
|
外型尺寸 |
A- |
橫式160×80×125或豎式80×160×125 |
|||||||||
|
B- |
方型96×96×76（W×H×L） |
||||||||||
|
C- |
橫式96×48×82，或豎式48×96×82 |
||||||||||
|
D- |
方型72×72×75（W×H×L） |
||||||||||
|
E- |
方型48×48×108（W×H×L） |
||||||||||
|
面板形式 |
H |
橫式（標準常用） |
|||||||||
|
S |
豎式 |
||||||||||
|
F |
方形 |
||||||||||
|
顯示顏色 |
R |
測量值（紅色） |
|||||||||
|
輸入信號 |
E |
熱電偶輸入 |
|||||||||
|
R |
熱電阻輸入 |
||||||||||
|
I |
直流電流 |
||||||||||
|
V |
直流電壓 |
||||||||||
|
報警點數 |
T□ |
2點報警，可自由設定 |
|||||||||
|
變送輸出 |
A0 |
無變送輸出 |
|||||||||
|
A1 |
電流輸出：4-20MA，0-10MA，0-20MA |
||||||||||
|
A2 |
電壓輸出：0-5V，1-5V，10—10V |
||||||||||
|
外供電源 |
B0 |
B0無外供電源 |
|||||||||
|
B1 |
B1外供24VDC |
||||||||||
|
B2 |
B2外外12VDC |
||||||||||
|
儀表電源 |
V0 |
V0為220VAC |
|||||||||
變送輸出功能說明
光電隔離，輸出分辨力1/3000，誤差小于±0.2% F.S，負載能力大于600Ω。
標準范圍輸入信號（訂貨須注明），未注明出廠默認為“輸入，PT100出廠設置”。
