產品簡介

產品名稱：昌暉儀表，數顯表，溫控儀，內蒙古昌暉，SWP-LCD-PID自整定控制儀，香港昌輝。香港昌暉，SWP-LCD-PID自整定控制儀，

公司簡介

包頭市金迪電器有限公司南京銷售部，公司主要生產、昌暉數顯表，百特數顯表，上潤數顯表，操作器，PID控制儀，PID調節器，溫度傳感器，液位/壓力傳感器，安全柵，隔離器，流量積算儀，多路巡檢儀良好的售后服務，使我公司產品倍受市場歡迎、用戶信賴，并成功地用于石油、化工、電力、煤炭、環保、通訊等大中型項目和市政建設，贏得了較高地知名度和影響力。

公司1999年通過ISO9002質量體系認證。始終堅持“誠實守信、追求雙贏”為宗旨。以高質量、高品質在真誠互惠的基礎上增進友誼、擴大合作，金迪公司熱忱歡迎新老朋友光臨惠顧！

展開

產品說明

產品名稱：昌暉儀表，數顯表，溫控儀，內蒙古昌暉，SWP-LCD-PID自整定控制儀，香港昌輝。香港昌暉，SWP-LCD-PID自整定控制儀，香港昌輝。香港昌暉，
產品型號:
產品類別: LCD智能儀表

產品簡介::

SWP-LCD-PID自整定控制儀，香港昌輝。香港昌暉，SWP-LCD-PID自整定控制儀，香港昌輝。香港昌暉，

	名稱：SWP-LCD-PID自整定控制儀
	編號：Pro200992591239
	外形尺寸：
	適用配置：
	出品公司：福州昌暉
	時間：2012-1-26 14:21:53

	看大圖

SWP-LCD-PID單色自整定控制儀

　　SWP-LCD系列PID自整定控制儀表適用于需要進行高精度測量控制的系統。

　　SWP-LCD系列PID自整定控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制，使測量值的顯示更為清晰直觀。

一、主要特點

　　1、可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。

　　2、手/自動無擾動切換，手自狀態下可修改參數。

　　3、具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。

二、特殊技術參數

控制輸出方式	PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度	+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1、2、4、6、15、30、60、120、240s（單位：1s）
采樣周期	0.5s

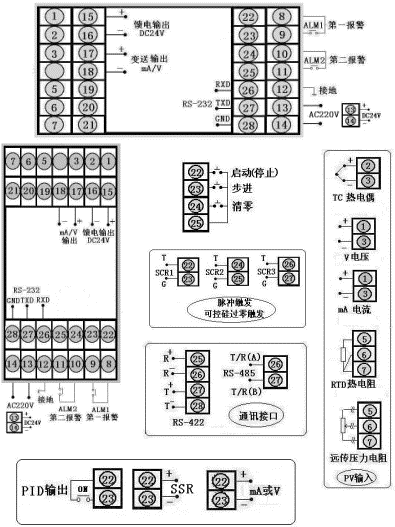

三、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號	SWP-ND805系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-NS805系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g

四、 SWP-LCD系列PID參數自整定控制儀型譜表

型號

代碼

說明

SWP－LCD－N

□ □ □□ -□ □ -□ □□ -□ □-□-□

新一代PID自整定控制儀

外形特征

橫式顯示儀表

豎式顯示儀表

外形尺寸

160×80mm（橫式）,80×160mm（豎式）

控制作用

PID自整定控制

通訊方式

無通訊

通訊接口為RS-232C

通訊接口為RS-422

通訊接口為RS-485

通訊接口特殊規格

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

一報警方式

無報警（可省略）

上限報警

下限報警

第二報警方式

□

參見"報警方式"

饋電輸出

DC24V 饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

★ 輸入類型：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V開方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V開方
03	K	07	WRe	12	4～20 mA	19	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	20	0～10mA開方

注意：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。

★ 變送輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

★ 報警輸出方式

選型代碼	N	H	L	G	A	D
輸出方式	無報警（可省略）	上限報警	下限報警	偏差內報警	偏差外報警	LBA報警

★ 型號舉例：

SWP-LCD－ND805-21-08-HL-P-W

　　PID自整定控制儀，通訊方式RS-232,輸出方式繼電器輸出，輸入類型為Pt100，一報警為上限報警，第二報警
為下限報警，饋電輸出，DC24V供電，橫表。

二、特殊技術參數

控制輸出方式	PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度	+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1-250s（單位：1s）
采樣周期	0.5s

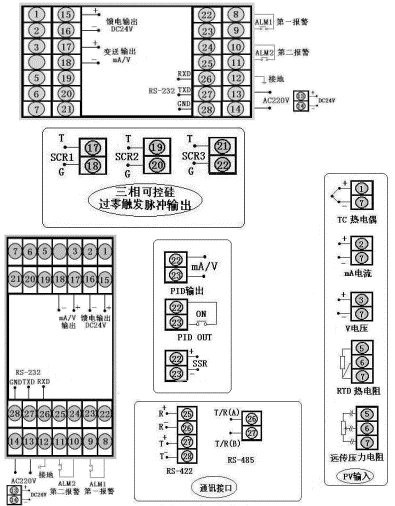

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)

型號

SWP-LCD-NP系列（橫式）

接線圖

儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g

四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表

型號

代碼

說明

SWP -LCD-N

□ □ □□-□ □ □-□□- □ □-□-□-□

新一代大屏幕帶背光液晶顯示儀表

儀表功能

32段PID可編程序控制儀

外形尺寸

160×80mm（橫），80×160mm（豎）

控制作用

PID調節功能

通訊方式

□

參見"通訊方式"

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

一報警方式

□

參見"報警輸出方式"

第二報警方式

□

參見"報警輸出方式"

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	頻率輸入	0～10KHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V開方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V開方
03	K	07	WRe	12	4～20 mA	19	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	20	0～10mA開方

★ 報警輸出方式

選型代碼	N	H	L	G	A	D
輸出方式	無報警（可省略）	上限報警	下限報警	偏差內報警	偏差外報警	LBA報警

★ 變送輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出

★ 型號舉例：

①SWP-LCD-NP805-21-09-HL-P-W-S

　　通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。

②SWP-LCD-NP805-81-08-LH-P-T

　　通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
