安裝

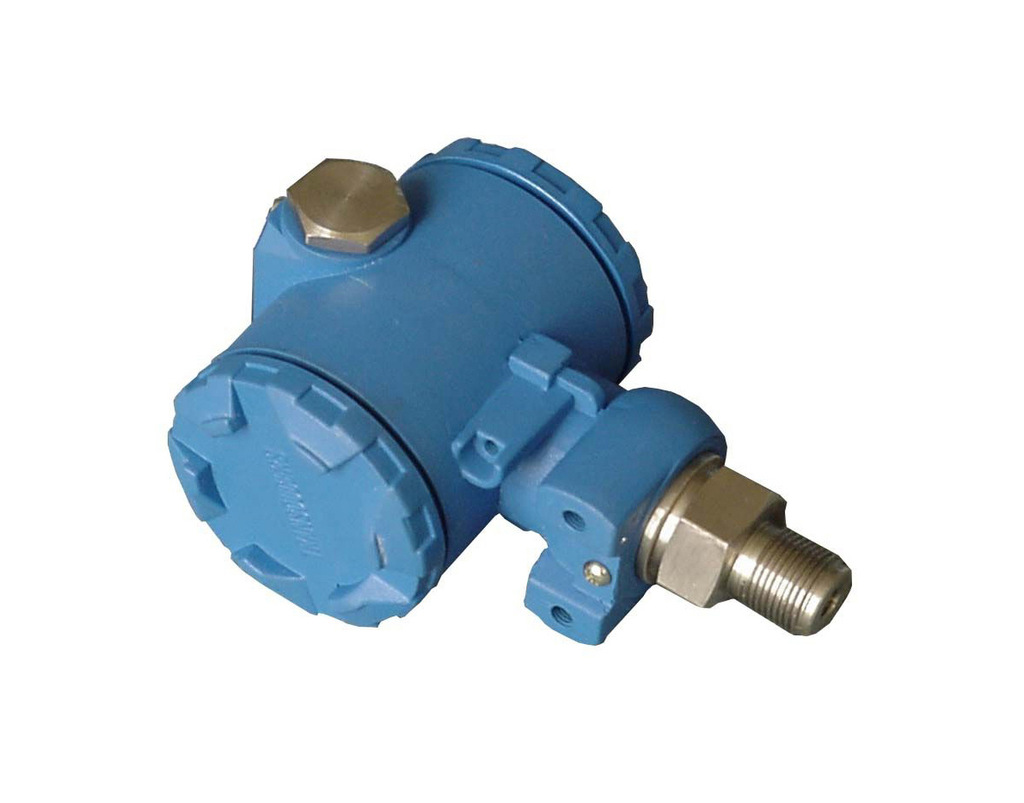

□普通型及小巧型變送器的安裝
①若壓力系統有瞬時過壓，該變送器過載范圍應滿足系統要求，并配置緩沖閥：

②測量介質應與變送器的結構材料相兼容：

③測量介質不能堵塞變送器的引壓孔：

④禁止隨意拆卸，碰撞變送器及強行絞擰導線，嚴禁用異物捅引壓孔：

⑤根據產品連接類型，查對現場借口是否與產品一致。若為螺紋接口，應緩速擰緊，注意密封，不有把轉矩直接加到變送器殼體上，只能加在壓力接口的六角上。
□投入式變送器的安裝
●注意事項
①安裝地點的液體可能產生的靜壓力不能超過變送器的量程：

②測量介質應與變送器的結構材料相兼容：

③測量介質不能堵塞變送器的進液孔：

④安裝時要緩速放入或提出，嚴禁用強力拉扯電纜線或用金屬等硬物捅壓膜片。
●安裝方法
變送器的安裝方向為垂直向下，在動水中使用時，應注意使變送器感壓而與水流方向平行。
1 在靜水中安裝
①在水池中的安裝方法：為防止水泵打水時的沖擊力抖動變送器或損壞變送器，應將變送器原理液體出入口安裝。（如圖a所示）
②在深井中的安裝方法：一般用插鋼管的方法，要求鋼管不能打彎，內徑必須大于35mm，易上下提動變送器，在鋼管的不同高度上打若干小孔，以便水通暢進入管內，必要時，可在變送器上纏繞鋼絲，用鋼絲上下提動，以免拉斷電纜線。（如圖b所示）
2 在動水中安裝
在動水中安裝時需要加靜水裝置
①方法之一：在水道中插入鋼管，要求鋼管壁稍厚一些，并在其上不同高度打若干小孔，以阻尼水波和消除動水壓力的影響。（如圖c所示）
②方法之二：若為清水域的沙石水床，以淺埋為好。（如圖d所示）
③方法之三：這種方法既能消除水流壓力和波浪的影響又能起到過濾濁水泥沙的作用。（如圖e所示）
電路接線
□普通型及投入式變送器接線
信號（電源）端子設置在電氣盒的一個腔室內。接線前，先擰下表蓋，把信號（電源）線從穿線孔穿入，把線接在+.-端子及地上，擰緊表蓋和穿線孔螺栓。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要在強電設備附近通過。
注意：接好線后，務必將表蓋擰緊，以免潮氣進入電器盒內，損壞電路。

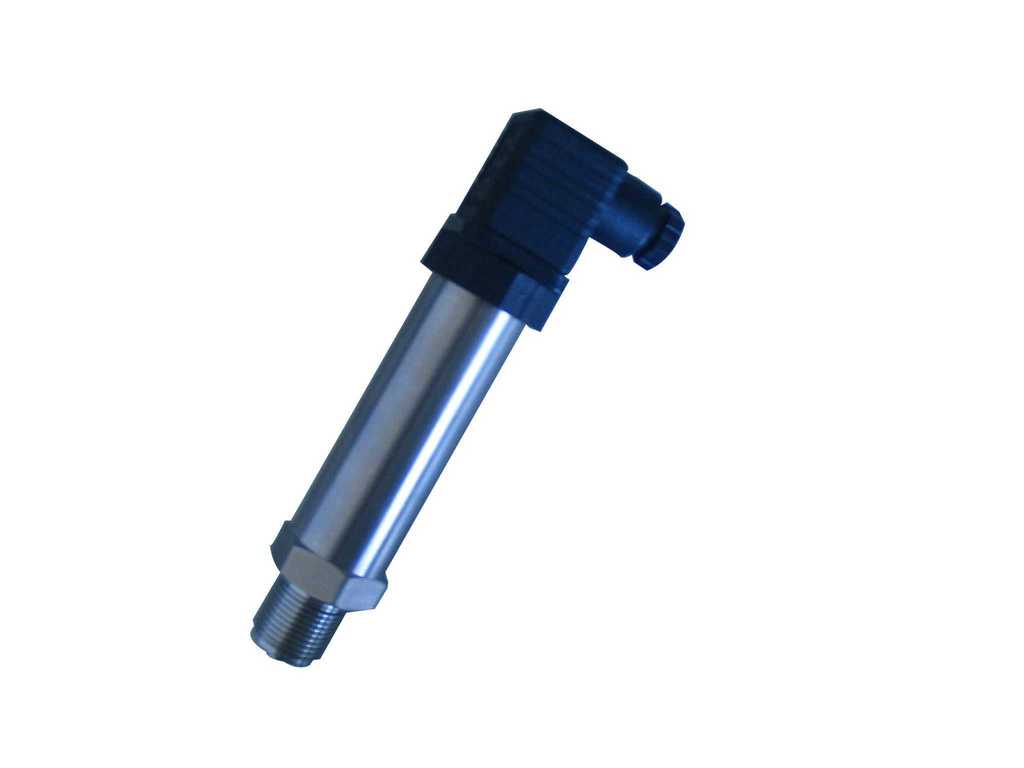

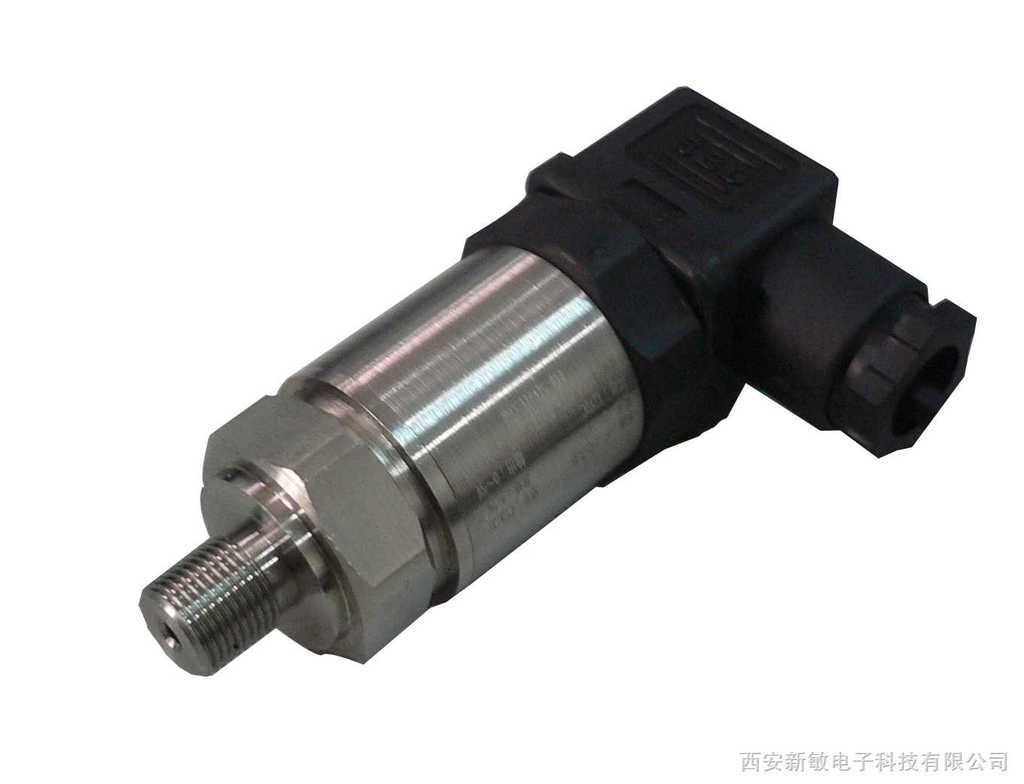

□小巧型□接線
二線制：1 電源正 2電源負 3外殼
三線制：1 電源正 2電源負（與信號負共用）3信號+
調試

變送器在出廠前均已嚴格標定過。用戶無須自行標定。傳感器膜片和內充硅油的重量，會對傳感器芯片產生一定的壓力，因安裝位置的不同，zui大可產生200pa的壓力（如正放與倒放）。若零點有偏差，通電后請打開電路腔室表蓋，調整零點電位器，使之輸出電流為4.000mA。

運行
用戶無需對變送器進行任何調整即可投入運行。在投入運行前，務必在嚴格檢查安裝，電氣連接是否正確。接通電源即可工作，但預熱30分鐘后的輸出信號較穩定可靠。
維護
本系列壓力變送器一般不需經常定期維護，但為了收到良好的使用效果，提高使用可靠性，請注意以下幾方面的維護工作。
①經常檢查接線連接是否可靠，電纜是否有破損老化現象，電氣殼體表蓋是否擰緊。
②投入式變送器應視測量介質情況定期清洗鋼帽和膜片腔（小心！）。
③若出現無輸出，輸出過小或過大，輸出不穩定等故障，應先關斷電源，再次檢查安裝，接線是否符合說明書要求，電源電壓是否正確，通氣管是否通暢，系統工作是否正常?；蛘叽蜷_接線盒，調整零點和量程電位器。若仍不能排除，則可能是變送器損壞，請與本公司技術部聯系。
概述
本公司生產的壓阻式系列壓力變送器，內部電路設計合理，外型結構靈魂方便，具有精度高，穩定性好，體積小等優點，廣泛應用與石油，電力，治金，供水等行業。
工作原理
變送器的測量元件是一個壓阻壓力傳感器。它利用半導硅材料的壓阻效應，實現壓力與電信號的轉換。被測壓力作用到不銹鋼膜片上，通過不銹鋼膜片與敏感片之間灌充的硅油，把壓力傳遞到敏感芯片上（陶瓷型膜片則沒有液體的傳遞，壓力直接作用在棉感芯片上），敏感芯片通過導線與變送器專用放大電路連接，由于敏感芯片上的惠斯登電橋輸出的電信號與作用壓力有著良好的線性關系，所以可以實現對壓力的準確測量。變送器對液位測量的基本原理，就是把液體深度成正比的液體靜壓力，通過變送器轉換成電流（或電壓）信號輸出，從而建立起輸出電信號與液體深度的線性對應關系，實現對液位，即液體深度的測量。
