XIHU-WQ型無腔壓力(齊平膜)壓力變送器

     無腔壓力(齊平膜)壓力變送器采用箔式應變設計，配以多種具有特色的放大電路，如抗干擾型、耐高溫型、本安防爆型等，使得該型壓力變送器能夠適用于多種非常規工作環境，加之無腔結構特點，尤其適于測量粘度大的介質（如混凝土，黏土）。

一、特點：

·無腔測量膜片
·改進優化的電路及安裝結構，提高了抗震動能力和穩定性
·大型DIN接頭，安裝使用方便，可靠性高

二、技術參數：

·供電電源：18～30VDC
·輸出信號：4～20mA
·遲滯&非線性&重復性：≤±0.5%FS
·綜合誤差(含溫漂)：≤±1%FS(-20～80℃)
·長期穩定性：≤±0.25%FS 1年
·介質溫度范圍：-20～11O℃
·儲存溫度范圍：-40～85℃
·溫度漂移(零點+靈敏度)：≤±0.05%FS/℃
·負載能力：≥[(供電電壓-7.5V)/0.02A]Ω
·響應時間：≤5mS

·外殼材料：不銹鋼
·測量介質：與不銹鋼兼容的氣體和液體（對不銹鋼無腐蝕性）
·過載壓力(持續1分鐘)：1.35倍(量程≤15MPa) 1.2倍(量程≥15MPa)
·沖擊壓力(持續0.1秒)：2倍(量程≤10MPa)   1.5倍(量程≥10MPa)
·機械壽命：≥500萬次壓力循環
·零位偏置：≤±0.1mA
·滿量程偏置：≤±0.1mA
·反性保護：≥15S

二、產品

電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以跟同類型儀表相比。
 ●  無腔測量膜片DIN接頭，安裝使用方便，可靠性高；
 ●  改進優化的電路及安裝結構，提高了抗震動能力和穩定性；
 ●  大型DIN接頭，安裝使用方便，可靠性高；
 ●  儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

三、應用范圍

無腔壓力(齊平膜)壓力變送器采用箔式應變設計，使得該型壓力變送器能夠適用于多種非常規工作環境，加之無腔結構特點，尤其適于測量粘度大、有顆粒物的介質（如混凝土，黏土，泥漿）。該產品安裝方便簡潔，具有高的抗振和抗沖擊性能。
目前正在使用的客戶有：山東東岳建材機械有限公司、河南省探礦重工科技有限公司、杭州申華混凝土有限公司、銀達石油機械、石家莊雜質泵業有限公司。

四、安裝說明

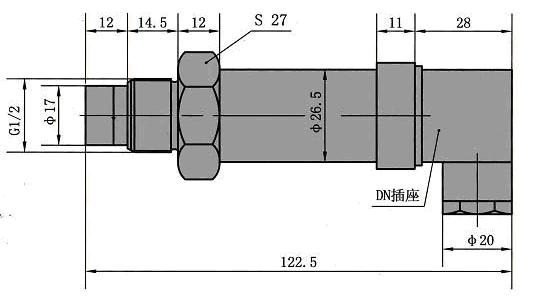

                                                            圖1               產品的安裝圖

五、注意事項

1.本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。

2. 電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。

3.儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4.儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。

5.超聲波探頭要和被測的液面垂直，在超聲波發射的錐形的范圍內不能有其它障礙物。

6.如果在＜－20℃或＞＋60℃的溫度下使用，請事先聯系在各地的技術服務部門。

7.使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先聯系在各地的技術服務部門，需要區別對待。

六、選型需要知道的參數

1.供電電源：只有24VDC。
2.輸出信號是什么；4-20ma還是485.
3.介質溫度范圍：-20～80℃
4.儲存溫度范圍：-40～85℃
5.響應時間：≤5mS
6.外殼材料：不銹鋼
7.測量介質：與不銹鋼兼容的氣體和液體（對不銹鋼無腐蝕性）
