產品說明
光電編碼器 拉線位移傳感器 編碼器的用途和特點：
| 增量式編碼器>> 實心軸部分 >> 增量式編碼器_實心軸_CHA系列 |
|
| |
| |
 |
產品編號： |
BX-A05 |
| 產品名稱： |
增量式編碼器_實心軸_CHA系列 |
| 用途及特點： |
- 該產品廣泛應用于自動控制、自動測量、遙控、計算機技術以及在數控機床作角度和橫縱坐標的測量等。
- 其特點是采用ASlC光電器件，可靠性高，壽命長，抗干擾性能強，寬溫度使用范圍等。
|
| |
|
| |
 產 品 說 明 |
|

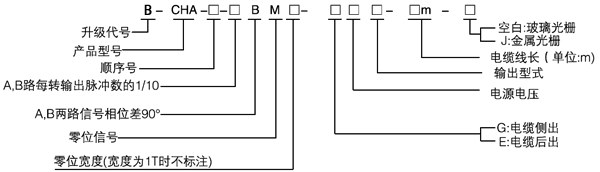

■ 型號說明
每轉輸出脈沖數1、玻璃光柵：1～5000P／R(可細分至40000P／R)
2、金屬光柵：1～1024P／R

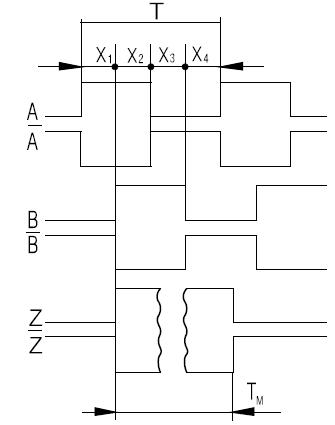

■ 輸出波形與信號位置精度
 |
波形比：X1+X2=0.5T±0.1T
X2+X3=0.5T±0.1T
相位差：Xn≥0.125T(n=1,2,3,4)
角度誤差：≤0.2T
周期誤差：≤0.05T
T=360°/N(N為每轉輸出脈沖教)
Z路信號寬度
1、TM=1T±0.5T
TM=nT±1T(n≥2)
Z路信號與A、B路信號相位關系不做規定
2、TM=O.5T±0.25T
TM=0.25T±0.125T
Z路信號上升沿與B路信號上升沿對齊 |
■ 電氣參數
輸 出
型 式 |
電源電壓
DC(V) |
消耗
電流(mA) |
輸出電壓(V) |
上升
時間 (ns) |
下降
時間 (ns) |
響應
頻率 (kHz) |
| V/H |
VL |
| E(電壓輸出) |
5±0.25 |
≤60 |
≥3.5 |
≤0.5 |
≤500 |
≤100 |
0～300 |
| 5～26 |
≥Vcc-2.5 |
≤0.5 |
≤1500 |
≤300 |
| C(開路輸出) |
5±0.25 |
≤60 |
／／ |
／／ |
／／ |
／／ |
0～300 |
| 5～26 |
| F(互補輸出) |
5±0.25 |
≤60 |
≥3 5 |
≤0.8 |
≤300 |
≤200 |
0～300 |
| 5～26 |
≥Vcc-2.5 |
≤1.0 |
≤500 |
≤200 |
| L、H(驅動器) |
5±0.25 |
≤100 |
≥2.5 |
≤0.5 |
≤200 |
≤200 |
0～300 |
| J(驅動器) |
5～26 |
≤80 |
≥Vcc-2.5 |
≤0.5 |
≤500 |
≤200 |
0～300 |
| A(驅動器) |
5～26 |
≤80 |
≥Vcc-2.5 |
≤0.8 |
≤500 |
≤200 |
0～300 |
■ 機械參數
| zui大轉速 (r／min) |
啟動力矩
(250℃) (N.m) |
允許
角加速度 (rad／s2) |
軸zui大負載(N) |
轉動
慣量 (kgm2) |
重量 (kg) |
| 徑向 |
軸向 |
| 5000 |
1.5×10-3 |
10000 |
20 |
10 |
4×10-8 |
0.1 |
■ 環境參數
| 工作溫度(℃) |
貯存溫度(℃) |
耐沖擊(m/s2) |
耐振動(m/s2) |
防護等級 |
| -30～+85 |
-35～+95 |
980(x，y，z三方向各3次，每次持續6ms) |
49(10～200Hz，x，y，z三個方向各2h) |
lP54 |

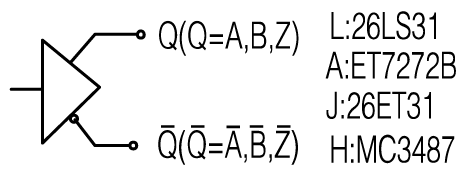

■ 輸出電路
| E（電壓輸出） |
F（互補輸出） |
| 5V |
5V-26V |
5V |
5V-26V |
 |
 |
 |
| C（開路輸出） |
驅
動
器
輸
出 |
 |
 |
■ 接線表
|
線色
輸出
|
白 |
黑 |
紅 |
綠 |
黃 |
粉 |
蘭 |
橙 |
屏蔽 |
| C、E、F |
Vcc |
OV |
A |
B |
Z |
／／ |
／／ |
／／ |
殼 |
| L、A、J、H |
Vcc |
OV |
A |
B |
Z |
—
A |
—
B |
—
Z |
殼 |

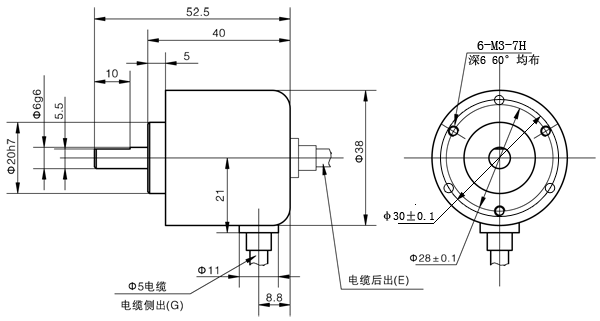

■ 外形圖
|
|
