價格:電議
所在地:浙江 杭州市
型號:YD6000
更新時間:2024-05-28
瀏覽次數:3220
公司地址:浙江省杭州市莫干山路1418號
吳軍民(先生)
功率: | 0--500(KW) | 頻率: | 50-60(HZ) |
尺寸: | 350*105*300(mm) | 加工定制: | 是 |
測量范圍: | 0--10000NM | 類型: | 多參數測量儀 |
重量: | 10(kg) | 型號: | YD6000 |
測量精度: | 0.5% | 品牌: | 杭州易登 |
電源: | AC220V |
一、 概述

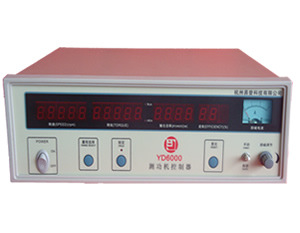

YD6000測功機控制器,可與磁粉測功機、磁滯測功機和電渦流測功機配套使用,連接測量電機的轉速、轉矩、輸出功率、效率,可與功率計連接,測試電機特性。
儀表所有參數均為數字顯示,直觀,測量,效率高,可與計算機連接,通過計算機可以將測試數據繪畫成報表和曲線,大大減少人工。
二、主要特點
1)適用電機的轉速、轉矩、輸出功率、效率測試。
2)采用五窗口LED數字顯示,同時顯示轉速、轉距、輸出功率、效率,以及后窗口指示勵磁電流(范圍0~2A采用指針顯示)。
3)可以通過前面板的勵磁調節旋鈕調節測功機的勵磁電流(即試驗電機負載)
4)可以手動調節測功機負載,也可以通過計算機調節負載。
5)配有串行RS232接口,可與計算機連接。
6)測試范圍廣:轉速為0~30000rpm,轉矩為10mN~200N.m
7)使用方便,測試速度快。
三、主要技術指標
1、測量精度:
測量參數 |
測量范圍 |
測 量 誤 差 |
分辨力 |
過載 |
|
轉速(r/m) |
1~30000 |
±(0.1%讀數+0.1%量程) |
1轉 |
32000轉 |
|
轉距 |
(mN.M) |
20.00~1000.0 |
±(0.25%讀數+0.25%量程) |
0.01mN.M |
21.00mN.M |
(N.M) |
2.000~200.0 |
±(0.25%讀數+0.25%量程) |
0.01N.M |
210.0N.M |
|
效率(%) |
0.00~99.9 |
±(0.25%讀數+0.25%量程) |
0.01% |
99.9% |
2、其它技術指標
輸 入:zui大轉速,轉矩測量輸入信號均為額定量程的1.05倍;
采樣時間:40mS
刷新時間:0.4s
整機功耗:<20W
儀表重量:約 4 kg
工作電源:AC 220V±10% 50/60Hz
儀表外形zui大尺寸:358×123×363mm(w*h*d)
儀表裝架開口尺寸:348×104mm (w*h)
3.工作環境
環境溫度:0~40℃
相對濕度:20%~75%RH
大氣壓力: 86~106Kpa
無較重的電磁干擾
四、系統安裝
1.測功機安裝:
①若為強制風冷型測功機,測功機內部所帶的軸流冷卻風扇必須接至~220V±10%、50Hz的電源上,讓其正常運轉。
②若為強制氣冷型測功機,則必須要求有足夠氣量的冷卻氣源,氣源必須經除塵、除濕處理后注入測功機背后的氣冷接口,氣源壓力一般在0.4~0.8×106Pa(4~8Kgf / cm2)。
③若為水冷型測功機,則必須要求有相應的水循環冷卻系統,水箱里采用汽車防凍液,用小水泵將水箱里的防凍液打入測功機背后的進水口,然后再將出水口處用水管連接至水箱,形成冷卻循環。水管的連接處必須用生料帶包扎好,以免漏液損壞測功機。
④測功機必須安裝在防震工作臺上(如水泥工作臺或加重的鋼鐵工作臺)并調整水平。
⑤所有為本系統提供的~220V±10%、50Hz的電源,與用戶所要測試電機的供電電源隔離,不要使用同一條線路,以免產生不必要的干擾。
2.松開力矩傳感器運輸固定螺絲
測功機按照1.的步驟安裝好后,在使用前還應打開后面板,按照下圖所示的箭頭方向松掉撥叉邊的固定螺絲。此固定螺絲用來防止力矩傳感器在測功機運輸?shù)倪^程中由于晃動而被左右的撥叉擠壓損壞。用戶日后若需要搬動,或返廠修理、保養時應按照下圖所示箭頭的相反方向鎖緊拔叉邊的固定螺絲,使撥叉兩邊與傳感器均不接觸,呈懸空狀態。
