1 用途特點

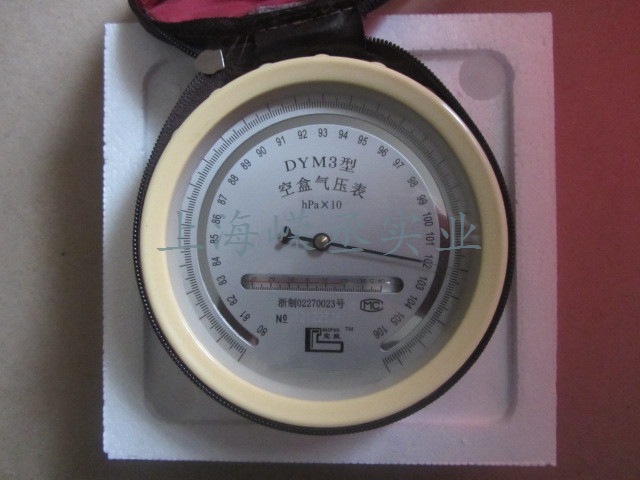

DYM3型空盒氣壓表是以變形元件作感應的一種大氣壓測量儀器。它以攜帶方便、測量準確，測壓范圍廣、使用維護簡便、無汞污染等優點，廣泛地應用于氣象、軍事、航海、農業、測量、地質、工礦企業和科研等領域，成為測量大氣壓力的常規儀器。

2 工作原理
空盒氣壓表是以彈性金屬做成的薄膜空盒作為感應元件，它將大氣壓力轉換成空盒的彈性移位，通過杠桿和傳動機構帶動指針。當順時針方向偏轉時，指針就指示出氣壓升高的變化量，反之，當指針逆時針方向偏轉時，指示出氣壓降低的變化量。當空盒的彈性應力與大氣壓力相平衡時，指針就停止轉動，這時指針?biāo)甘镜臍鈮褐稻褪钱?dāng)時的大氣壓力值。

3 技術性能和規格
3.1 測量范圍：800～1064hpa
3.2 使用溫度范圍：-10～+40℃
3.3 經過溫度、示度和補充正后的測量誤差不大于2.0hpa
3.4 示度盤zui小分值：1hpa
3.5 附溫表zui小分值：1℃
3.6 儀器重量不大于1.5Kg
3.7 儀器尺寸156mm*156mm*115mm

4 使用方法
4.1 使用時請將空盒氣壓表水平放置。
4.2 讀數請用手指輕輕扣敲儀器外殼或表面玻璃，以消除傳動機構中的摩擦。
4.3 觀察時指針與鏡面指針相重疊，此時指針?biāo)钢禂?shù)即為氣壓表示值，讀數到小數一位。
4.4 讀取氣壓表上溫度表示值，到小數一位。
4.5 氣壓值的求數：儀器上讀取的氣壓表示值只有經過下列訂正后方能使用。
4.5.1 溫度訂正：由于環境溫度的變化，將會對儀器金屬的彈性產生影響，因此必須進行溫度訂正。 溫度訂正值可由下列計算：△Pt=a.t 式中 △Pt--溫度訂正值 a--溫度系數值(檢定證書上附有) t--溫度表讀數
4 5.2 示度訂正，由于空盒及其傳動的非線性，當氣壓變化時就會產生示指誤差，因此必須進行示度訂正。求算方法：根據檢定證書上的示度訂正值，在氣壓表示值相對應的氣壓范圍內：用內插法求出值訂正示值△ps
4.5.3 補充訂正：為消除空盒的剩余變形對示值產生的影響，從檢定證書上得到補充訂正值△pd
經訂正后的氣壓值可由下式示出：p=ps+(△pt+△ps+△pd)
