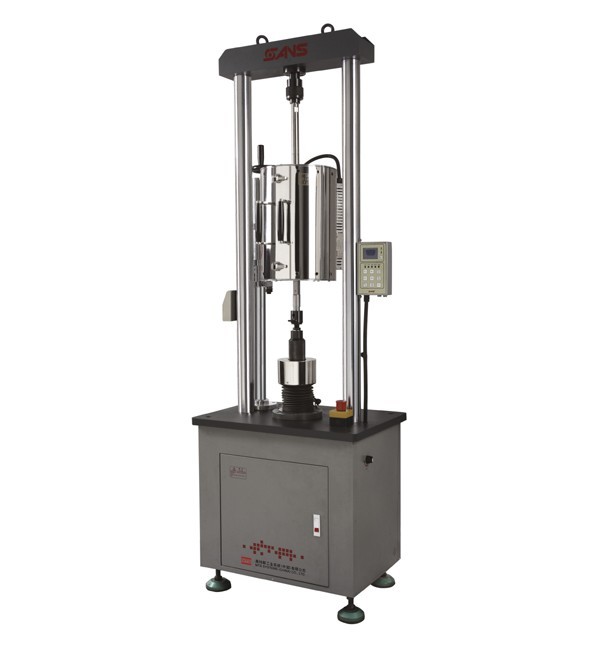

GWTA系列高溫蠕變持久試驗機

設備概述：

高溫蠕變持久強度試驗機不是傳統意義上的單臺機器，而是個系統，由多臺試驗機和控制系統及數據處理系統組成。系統內的試驗機可由各種型號的機器組成。計算機不僅是處理數據打印報告的工具，而且參與控制。通訊網絡連接應用485總線方式，具有通訊距離遠，可靠性高，抗干擾能力強的特點。

高溫蠕變持久強度試驗機分為GWT1系列的杠桿式高溫蠕變持久強度試驗機和GWT2系列的電子式高溫蠕變持久強度試驗機。

蠕變持久強度試驗機命名規則如下所示：


杠桿式主要有以下4種規格：

GWT1304——30kN杠桿式高溫蠕變持久強度試驗機（杠桿級數：Ⅰ級）

GWT1504——50kN杠桿式高溫蠕變持久強度試驗機（杠桿級數：Ⅰ級）

GWT1804——80kN杠桿式高溫蠕變持久強度試驗機（杠桿級數：Ⅱ級）

GWT1105——100kN杠桿式高溫蠕變持久強度試驗機（杠桿級數：Ⅱ級）

電子式主要有以下3種規格：

GWT2304——30kN電子式高溫蠕變持久強度試驗機

GWT2504——50kN電子式高溫蠕變持久強度試驗機

GWT2105——100kN電子式高溫蠕變持久強度試驗機

主要功能：

用于各種金屬及合金在一定的溫度和恒定的拉伸負荷作用下，測量金屬材料的蠕變性能

和持久性能。

主要特點：

1：通訊網絡連接采用485總線方式，具有通訊距離遠，可靠性高，抗干擾能力強的特點。

2：GWT2系列采用伺服電機加荷,避免了砝碼機械式加荷復雜的問題。電氣控制為基于DSP平臺的DCS-300全數字測控系統，力控或位移控制,加荷精度高,力值準。

3：采用全數字式交流伺服器及，高響應頻率的交流伺服電機，具有頻率響應快、定位精度高的特點。

4：傳感器采用進口傳感器,精度高,可靠性好,穩定性高。

5：下夾具采用同步齒形帶和滾珠絲杠副傳動，保證傳動系統效率高，精度高, 傳動平穩,少維護。

6：蠕變變形測量系統采用進口海德漢光柵尺，線性度好，分辨力高，抗干擾能力強，長期工作穩定。

7：具有目前獨有的本地顯示調節功能，大的方便了蠕變試驗時的同軸度調節操作，可大大降低試驗的勞動強度。方便主機處的觀察操作。

8：具有手動加、卸賀調節功能，意外停電時能有效地保護機器特別是負荷傳感器。

9：具有完善的安全措施，軟、硬件具備過載自動停機保護功能，試驗力超過機器zui大試驗力的10%時，機器保護停機。

10：高溫爐采用目前上的全纖維真空壓制爐膛，具有節能、美觀、使用壽命長和安裝維修方便的特點；多臺設備時的溫度控制采用集中溫度控制系統，整個系統采用人工智能控制，與計算機和設備通過系統網絡連成一個整體，具有控溫精度高，性能穩定可靠等優點。

11：高溫拉桿和引伸導桿采用高溫合金制作，具有耐高溫，精度高，使用壽命長等特點。蠕變測量系統采用引伸導桿引到爐外進行測量。

12：軟件系統采用本公司研發的Powertest蠕變持久專用試驗軟件，可同時控制多臺試驗機，軟件主要具有以下一些主要功能: 接收輸入的初始指令，實現試驗參數的設定；監測升溫過程，記錄溫度變化并警示； 采集試驗數據，繪制試驗曲線； 自動記錄并保存數據, 可對試驗數據的歷史資料進行查詢等。

滿足標準：

制造標準：Q/SANS 006-2004 《杠桿式高溫蠕變、持久強度試驗機》

檢驗標準：JJG276-88《高溫蠕變、持久強度試驗機》

試驗方法：GB/T2039-1997《金屬拉伸蠕變及持久試驗方法》

HB5151-1996《金屬高溫拉伸蠕變試驗方法》

HB5150-1996《金屬高溫拉伸持久試驗方法》

應用行業：

計量質檢；航空航天；冶金鋼鐵；機械制造；電子電器；汽車生產；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；其它行業。

原裝配置：

拉伸夾具一套（用于棒材螺紋試樣φ10(M16)；使用溫度300-1000℃）；

蠕變引伸機構一套（用于棒材螺紋試樣φ10(M16)；使用溫度300-1000℃）

可拓展配置：

拉伸夾具一套（用于棒材螺紋試樣φ5(M12)；使用溫度300-1000℃）；

拉伸夾具一套（用于板材試樣δ1～3mm；使用溫度300-1000℃）；

蠕變引伸機構一套（用于棒材螺紋試樣φ5(M12)；使用溫度300-1000℃）

蠕變引伸機構一套（用于板材試樣δ1～3mm；使用溫度300-1000℃）

技術參數：

GWT1000系列

GWT2000系列
