價格：電議
所在地：江蘇
型號：CTS-1008 型
更新時間：2013-10-28
瀏覽次數：1006
公司地址：江蘇省南京市
鄧盼田(先生)
CTS-1008型超聲探傷儀應用當今的模擬、數字電路技術，匯集“汕頭超聲”50年超聲儀器設計、制造經驗而研制的更新?lián)Q代產品。儀器性能，功能齊全實用，體積小，重量僅1.4kg；能實現圖像化的超聲探傷，并配備多種接口，以滿足用戶的各種檢測需求。儀器在實現超聲探傷的同時，還能作為一臺方波發生器使用。
| 主要特點： |
 的電路設計、高達640MHz的采樣頻率，640x480的顯示分辨率，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證。 |

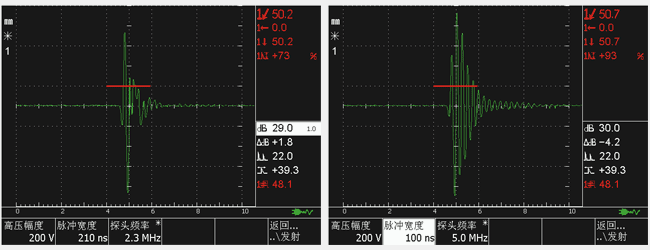

| 新開發的、采用業界的可調方波激勵技術，內置帶有可調節選項的高性能“方波/脈沖發生器”，實現與探頭的匹配（能對無感線圈探頭進行激勵），見圖(1)。對檢測高衰減材料或厚工件具有佳的穿透力和信噪比；而對檢測薄工件和復合材料又有高的分辨率。 |

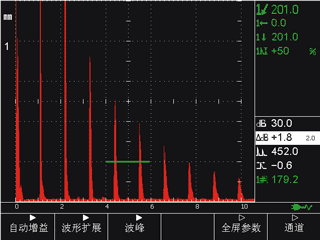

在此界面下，檢測常用功能鍵被優取出來。
“自動增益”功能，用戶隨時將閘門內回波幅度調整到預設高度。
“波形擴展”功能，將閘門內波形擴展至全屏幕，以便看到波形細節及提高分辨力。
“波峰”功能，省去用戶頻繁移動閘門的苦惱，隨時幫你智能尋找缺陷信息。
“全屏參數”功能，羅列檢測過程中儀器當前參數，可瀏覽、可設置。
內置多種應用軟件，覆蓋檢測的不同場合；內帶“美國石油組織進行缺陷尺寸定量的推薦準則API 5UE”和“美國鋼結構焊接規范焊縫分級AWS D1.1”功能軟件，使檢測更加得心應手。
自動測試探頭頻率，智能優化方波寬度，實現探頭、儀器和被測工件的匹配。
動態錄像或短片回放，圖像化厚度測量、報警和波形連續存儲功能，提供多種波形測量模式，見圖。
厚度測量模式可分為單探頭和雙探頭方式，測量分辨率為0.1mm。
測量結果以圖像化存儲，可設置報警狀態、可查看，多存儲200點結果。
報警時閘門內波形顏色變化、DAC曲線報警采用不同顏色提示功能，見圖。
人體工程學優化設計的結構和外觀，實現了擁有5.7"顯示屏、內含電池，儀器重量卻小于1.4kg，在同行無出其右，操作和攜帶為便利。
主要技術性能：
|
發射脈沖 |
方波，發射電壓25~250V連續可調，步進為25V。寬度30~1000ns連續可調，步進為5ns(特殊可為0.25ns)。在400Ω/200V設置時，雙沿小于10ns,高頻時自動優化為脈沖激勵。 |
|
工作方式 |
單、雙 |
|
阻尼 |
400、80Ω |
|
工作頻率 |
分寬帶、窄帶兩檔，寬帶：0.5~20MHz，窄帶：1~4MHz |
|
增益 |
0.0～110.0dB ，步進值：0.1、1.0、2.0、6.0dB；0.1dB檔提供智能加速調節功能 |
|
聲速范圍 |
1000～15000m/s ，連續可調，內置30個常用的材料聲速值 |
|
檢測范圍 |
0.0～10000mm (鋼縱波) ，連續可調，zui小步進值 0.1mm |
|
檢波方式 |
正向、負向、全波、射頻（RF） |
|
報警器 |
兩路硬件驅動實時報警信號，可選：進波報警、失波報警、zui小厚度報警、DAC曲線報警，報警信號可選蜂鳴器（聲）、發光二管（光）方式 |
|
顯示屏 |
5.7"高分辨率TFT彩色液晶顯示屏，點陣數640×480 |
|
脈沖移位 |
-7.5～3000μs |
|
探頭零值 |
0～999.9μs |
|
脈沖重復頻率 |
25～1000Hz，自動、手動兩種調節方式 |
|
垂直線性誤差 |
≤3% |
|
水平線性誤差 |
≤0.1% |
|
靈敏度余量 |
≥63dB (200Φ2平底孔) |
|
分辨率 |
≥36dB |
|
動態范圍 |
≥32dB |
|
抑制 |
(0～90)%，不影響線性與增益 |
|
RF輸出阻抗 |
50Ω |
|
同步采集輸出模式 |
集電開路（OC門） |
|
電噪電平 |
<10% |
|
接口 |
C6探頭接口（可選為Q9接口） |
|
電源 |
大容量鋰電池，無記憶效應，連續工作6小時以上； |
|
環境溫度 |
-30～50℃ |
|
相對濕度 |
20％～95％RH |
|
重量 |
1.4kg(含電池) |
|
體積（高×寬×厚） |
240mm×172mm×44mm |
