LS4型旋杯式流速儀使用說明

一、用途和特點

本儀器采用新穎的電子器件，無觸點式測量流速，體積小巧美觀，性能可靠，靈敏度高，防沙性能好，耐腐蝕，免拆洗，測量流速范圍大，使用方便等特點。是工業廢水排放渠，農灌渠道、溪流、河道及實驗室理想的測量流速儀器。

二、主要技術指標

1、測速范圍：0.015～3.5m/s。

2、工作水深：0.05～3米。（受信號線長度限制，如果入水深度超過6米則要向工廠另購加長線，密封接頭，加長測桿等。）

3、工作溫度：-10℃～+45℃。

4、流速計算：由HR型流速測算儀完成直讀。

5、儀器全線相對均方差≤2%。

6、儀器每轉信號數：四個。

7、信號接收處理：HR型流速測算儀。

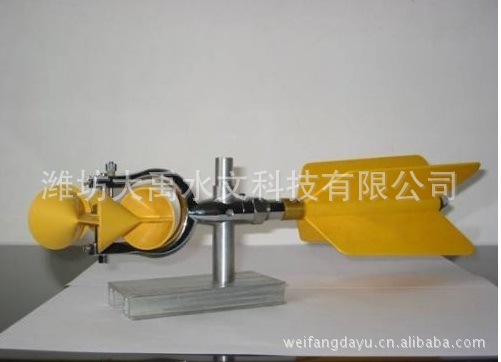

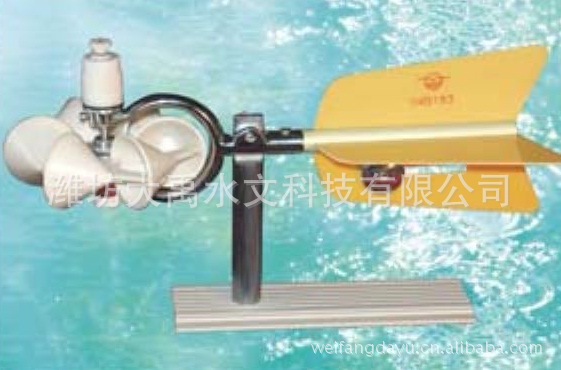

三、儀器結構

儀器結構如圖一所示：

（1）旋杯支部件；（2）上；（3）上鋼玉軸承；（4）電支部件；（5）裝飾帽；（6）螺帽；（7）壓線螺帽；（8）固緊螺絲；（9）軛架支部件；（10）下鋼玉軸承；（11）下；（12）瓦型墊圈；（13）磁感應支部件；

四、儀器的安裝和使用

使用時，將三根測桿取出連接成一根。從機箱內取出流速儀安裝在測桿上。根據所需要測量的入水深度，調整好流速儀在測桿上的位置。固緊固定螺絲，用線卡將電線卡住。線卡的與流速儀安裝的方向一致，儀器入水后，線卡可起到流速儀指向的方向標作用。將航空插頭插入HR型流速儀測算儀插座內（注意方向?qū)ξ唬?。并緊插頭螺帽。開啟電源即可測量流速。

五、維護與保養

工作完畢，拆開測桿，擦凈晾干后裝入測桿袋。流速儀無需拆開，整體在盛有煤油或汽油的容器中來回蕩幾下取出，甩掉多余的油漬，然后擦掙晾干，在上下與鋼玉軸承之間滴上少許儀器油后即可放入機箱內保存待下次使用。
