產品簡介

MCY型軸向柱塞泵，其原理較為簡單，泵的傳動軸與缸體用花鍵聯接，帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心轉動。

公司簡介

無錫穆格流體控制科技有限公司：位于工業發達、交通便利、風景優美的江南水鄉-----無錫，是專業研發、生產高中低壓泵、閥類、馬達、液壓閥、液壓泵及液壓系統的生產型企業。
穆格公司宗旨：在保證產品優良品質的前提下，始終如一地堅持將zui大的實惠讓給客戶！穆格公司承諾： 1、品質量優良，符合并優于國家質量標準 2、以極具競爭力的價格參與全國性競爭，zui大限度地降低您的采購成本 3、承接各類非標產品！

展開

產品說明

MCY型軸向柱塞泵

結構原理簡述
MCY型軸向柱塞泵，其原理較為簡單，泵的傳動軸與缸體用花鍵聯接，帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心轉動。每個柱塞端部有一個滑靴，定心彈簧通過內套鋼球、回程盤，將滑靴壓在與軸線成一定傾斜角的斜盤上。當缸體旋轉時，柱塞同時作往復運動，完成吸油和壓油動作。定心彈簧通過外套將缸體壓配油盤上，起初始密封作用。滑靴和配油盤均采用了油壓靜力平衡，不但減少了泵的磨損，而且使泵具有很高壓的容積效率和機械效率。

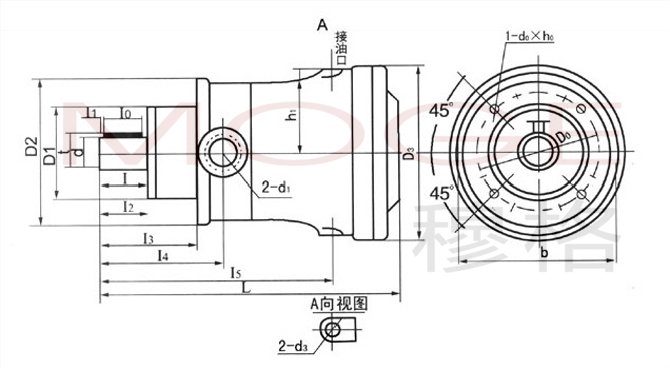

1.25,2.5,5MCY14-1B

推薦管道尺寸

推薦管道尺寸
規格	進出口油管	回油口
1.25，2.5MCY14-1B	18×13	10×8
5MCY14-1B	22×16	14×12

型號	b	b0 （N0）	D0	D1 （f9）	D2	D3	b0 （N0）	d （h6）	d1	d2	d3
1.25，2.5MCY14-1B	85	5	80	52	94	98	14	14	M18×1.5	M10×1	44
5MCY14-1B	95	6	90	60	97	102	20	20	M22×1.5	M14×1.5	48
型號	L	I	I0	I1	I2	I3	I4	I4	I5	t	d0×h0
1.25，2.5MCY14-1B	175	25	20	3	26	63	79	79	123	16	M8×14深
5MCY14-1B	196.5	32	28	3	34	73	90	90	142.5	22.5	M8×20深

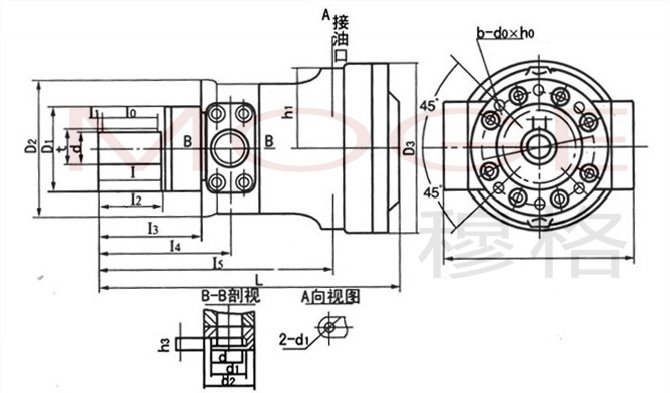

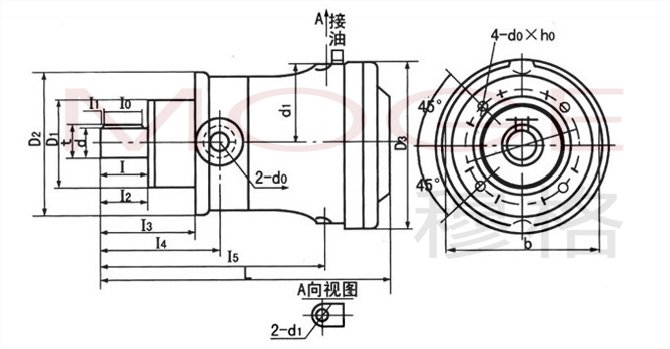

10.25.（32）.40.63.（80） MCY14-1B（括號內為MGY）

推薦管道尺寸
1.MCY-14-1B可采用SCY14-1B的管道尺寸。
2.CM14-1B可采用CCY14-1B的管道尺寸。

型號	b	b0 （N0）	b3	D0	D1 （f9）	D2	D3	d （h6）	d1	d2	d3	h1
10MCY14-1B	142	8		100	75	125	150	25	M22×1.5		M14×1.5	71
25.（32）MCY14-1B	172	8		125	100	150	170	30	M33×2		M14×1.5	83
40MCY14-1B	180	10		135	100	164	182	32	M39×2		M18×1.5	87
63.（80）MCY14-1B	200	12		155	120	190	225	40	M43×2		M18×1.5	108
160MCY14-1B	340	16	90	198	150	240	300	55	50	64	M22×1.5	141
250.（400）MCY14-1B	420	18	110	230	180	280	360	60	55	76	M22×1.5	170
型號	h3	L	I	I0	I1	I2	I3	I4	I5	t	d0×h0
10MCY14-1B		253	40	30	4	41	86	109	194	28	M10×25深
25.（32）MCY14-1B		308	52	45	4	54	104	134	246	32.5	M10×25深
40MCY14-1B		311	49	45	4	54	104	136	236	35	M10×25深
63.（80）MCY14-1B		385	60	50	4	62	122	157	300	42.8	M10×25深
160MCY14-1B	25	525	106	100	4	110	180	230	411	59	M16×25深
250MCY14-1B	25	622	110	100	5	112	212	272	492	63.9	M20×25深
400MCY14-1B	28	632	110	100	5	112	212	277	502	63.9	M20×35
