簡述

技術配置

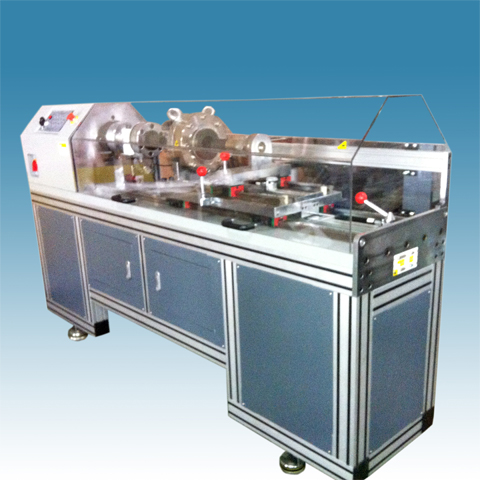

主要用于對各種材料進行扭轉性能試驗，增加相應附件亦可對零部件和構件進行抗扭試驗。若配微機小角度測量裝置可求取扭轉彈性模量（切變模量G）及非比例應力（τp）等試驗資料。是質檢單位，大專科研院所及工礦企業必備的試驗檢測設備。本機采用臥式結構，外部為高質量板金高噴塑外罩，傳動系統采用傳動加載系統采用日本松下伺服系統控制。扭矩測量采用扭矩傳感器，轉角測量采用進口高精試想光電編碼器；

該軟件是我公司在家基于英國ARM公司32Bit-ARM微處理結構，具有56MIPS高速、的數據處理能力，采樣速率每秒鐘約為100次，實際精度均達0.5級以上,；控制輸出采用高調速比1：200萬范圍，位置移動定位更；高速通信波特率115.2kHz使數據的傳輸更快捷；高速采集速率使瞬間變化量的采集更具可靠性；基于32Bit-ARM微處理器上輕松實現死循環控制測控系統可進行的扭矩、扭力等項物理力學試驗；在測試過程中可以給于任意段查看放大試驗效果及參數，并顯示任意段在過程中的zui大扭矩、扭角、轉角等；可根據客戶產品要求按GB、DIN、ISO、JIS、ASTM等標準和國外標準進行試驗和提供數據；能自動求取各試驗所需要的指標。

1、 總扭矩測量范圍（N·M）：2000N.m

2、 螺紋扭矩測量范圍（N·M）：1000N.m

3、 軸向力測量范圍：5--500KN

4、 扭矩測量相對誤差：±1%

5、 扭轉角測量范圍：0-100000°（或）

6、扭矩測量相對誤差：±1%（實際達到±0.5%以上）

7、扭角測量相對誤差: ±1%（實際達到±0.5%以上）

8、轉角測量相對誤差: ±1%（實際達到±0.5%以上）

9、轉角速度相對誤差: ±0.5%

10、夾頭間zui大間距：1000mm

11、扭轉速度：0-30R/min

12、夾持試樣尺寸：M10-M30（也可根據試樣來定）

13、主機外型尺寸：約2200×540×1250mm

14、電源功率：單相5KW

15、重量：1800KG

二、配置：

1、                           2000N.M主機一臺；

2、                           500KN進口軸向傳感器一只

3、                           威斯特1000  2000N.M扭距傳感器各1只

4、                           2000N.M扭轉夾具1套

5、                           湖北行星伺服電機專用減速機一臺

6、                           日本松下交流伺服電機及伺服系統1套

7、 戴爾品牌電腦一臺

8、                           HPA4彩色噴墨打印機1臺

9、 Windows2000平臺下的中文版專業試驗軟件1套；

10、試驗用套筒，墊片各11副(M10-M30)

注：可求取螺拴的，限扭矩，限軸向力，屈服扭矩，有效力矩，扭矩系數K，扭轉角度等。螺紋摩擦系數，端面摩擦系數，總摩擦系數等。
