NSK直線導軌在設計上通過盡量減少零部件的數量來提，并降低成本。

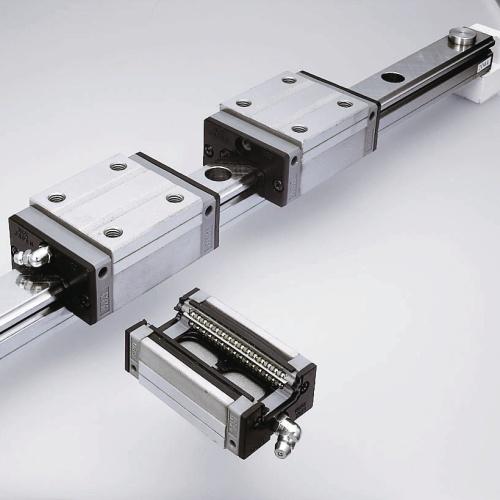

NSK直線導軌由導軌和滑塊組成。滾珠在到導軌的軌道中滾動，并通過滑塊端的端蓋進入滑塊開口處，然后回到滑塊另一端。
NSK直線導軌的特點
1，備有各種系列產品，由于許多滑塊形式和尺寸系列都已標準化，所以能滿足各種使用要求。并通過在特殊材料以及表面處理等方面積累的豐富技術和經驗，能適應各種不同的使用用途。

2，以在低摩擦滾動軸承、滾珠絲杠方面長年積累的生產技術和測試技術為基礎，從零部件開始就實現了、高質量。

3，通過簡潔而又合理的形狀以及穩定的加工保持，從而實現了高可靠性。通過精甚的熱處理加工技術，加工具有超高純精度的材料，從而使產品能發揮的耐久性。

4，NSK直線導軌通過采用易于檢測的哥特式溝槽，并采納的質量管理方法，形成了能夠任意互換導軌和滑塊的互換性產品。由于這些產品均有一定的備份，所以能實現短周期交貨。

5，NSK直線導軌通過采用哥特式溝槽，即使在超高負載的情況下，也能將負載轉移到非接觸表面。為此，大幅度地提高了產品本身的耐沖擊性。
NSK直線導軌的品種及其特點

上下方向大負載型---LH,SH,LS，SS系列
特點：

（1）大負載型

（2）通過將滾珠和滾珠滾動槽之間的接觸角設為50°，提高了對通常出現的上下方向負載的承受能力

(3)通過采用DF接觸結構，提高了導軌直角方向的安裝誤差吸收能力

（4）通過采用偏移哥特式結構溝槽，使?jié)L珠滾動時有兩個接觸點，從而降低了摩擦

（5）具有高耐沖擊性的結構

(6) 實現了能分別購買導軌和滑塊的互換性產品系列的標準化

(7)小型尺寸的產品還配備了不銹鋼材質的品種

（8）低噪音，好音質

（9）平滑穩定的運轉性

（10）不容易起塵

用途

正交坐標型機器人，注塑成型取出機器人手，搬運裝置，食品包裝

2四方向均等負載型（剛高剛型—LA系列）
特點：

通過將滾珠和滾珠滾動槽之間的接觸角設為45°，使上下左右方向負載的承受能力和剛性均等通過6列滾道承受上下左右方向的負載，從而實現剛強性大負載具有一定的摩擦力適用于機床

用途;

機械加工中心，NC車床，強力切削機床，切齒機床，電火花加工機床，沖床，各種磨床

四方向均等負載容量型—LY系列
特點：

(1)通過將滾珠和滾珠滾動槽之間的接觸角設為45°，使上下左右方向負載的承受能力和剛性均等

(2)由于重預壓時是4點接觸，由4列滾珠支撐上下左右方向載荷，所以剛性比較好由于采用DB接觸，所以扭矩剛性比較好具有軸向吸振作用

用途;

機械加工，NC車床，強力切削機床，切齒機床

上下方向大負載容量型—LW系列特點
（1）通過將滾珠和滾珠滾動槽之間的接觸角設為50°，提高了對通常出現的上下方向負載的承受能力

（2）由于導軌寬，所以當使用單軸時，在滾動方向也具有大承載能力和高剛性。

用途：

半導體制造裝置，液晶板制造裝置，各種搬運裝置，檢查裝置，沖床

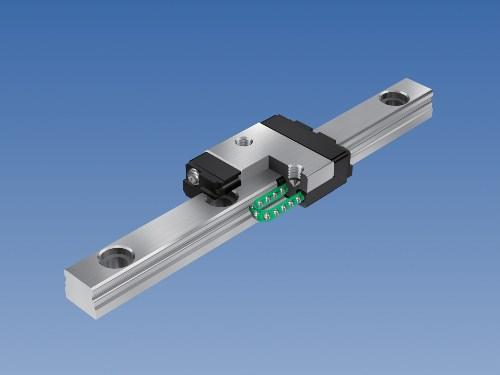

小型-LE系列
特點：

（1）用于是超薄型，寬幅形狀，所以特別適合單軸使用

（2）不銹鋼型為標準配置

(3)實現了帶保持架系列產品的標準化

用途;

半導體制造裝置，液晶板制造裝置，醫療器械，光學平臺，小型機器人

小型，輕量型-LL系列
特點：

(1)輕量，小尺寸

（2）以不銹鋼的品種為標準產品

用途：

編織機，硬盤承載用擋板
