WZP-2312 裝配式鉑電阻

上海士業自動化設備有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：WZP-2312

更新時間：2019-02-18

瀏覽次數：1352

公司地址：上海市恒豐北路100號

13918189105 馬經理(先生) 銷售經理

點擊查看聯系電話在線詢價

產品簡介

WZP-2312裝配式鉑電阻（上海自動化儀表三廠）采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供的溫度變化輸入信號。

公司簡介

上海士業自動化設備有限公司創建于2008年，本企業是國家二級企業、上海市高新技術企業，并是國內歷史悠久、規模較大的溫度儀表專業生產廠之一?，F(xiàn)生產接觸式儀表(熱電偶、熱電阻、雙金屬溫度計及溫度補償導線）;非接觸式儀表（光學高溫計、輻射高溫計、紅外測溫儀、光導纖維溫度儀）;智能數顯記錄調節儀表;計量標準校驗裝置等四大系列,以及與其配套使用的儀表產品。廣泛用于火電、核電、石油、化工、輕工、紡織、冶金、機械制造、醫藥、食品以及國防科研行業和自動化控制系統，產品符合IEC標準，并通過了大亞灣核電站合格供應商的資格上海士業自動化儀表有限公司將以人為本。憑借一流的技術、一流的產品、一流的售前售后服務。在各個領域進行實質性的雙贏合作，推動儀器儀表產業的共同發展。

展開

產品說明

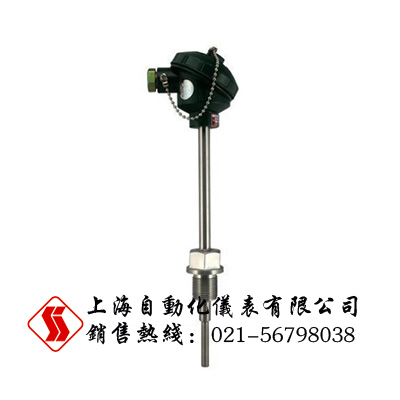

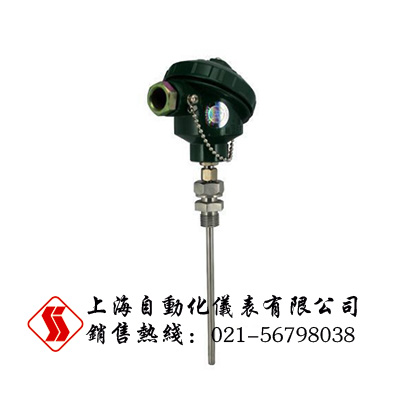

WZP-2312裝配式鉑電阻（上海自動化儀表三廠）

（一）WZP-2312裝配式鉑電阻產品簡介

工業用鉑電阻作為溫度測量變送器，通常用來和顯示、記錄、調節儀表配套，直接測量各種生產過程中從-200℃～500℃范圍內的液體、蒸氣和氣體介質以及固體等表面溫度。

本系列裝配式鉑熱電阻采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供的溫度變化輸入信號。

（二）WZP-2312裝配式鉑電阻結構原理

裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用。

鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合。裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。

（三）WZP-2312裝配式鉑電阻主要技術指標

熱電阻感溫元件在0℃時的電阻值（R0）

分度號Pt100：A級R0=100±0.06Ω

B級R0=100±0.12Ω

◆量程規格

型號	分度號	測溫范圍℃	精度等級	允許偏差Δt
WZP	Pt100	-200～500	A級	±(0.15+0.002ㄧtㄧ)
WZP	Pt100	-200～500	B級	±(0.30+0.005ㄧtㄧ)

注：“t”為感溫元件實測溫度值，雙支電阻只供應B級。

◆熱響應時間

在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用T0.5表示

◆公稱壓力

一般是指在常溫下，保護管所能承受靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

◆熱電阻緣電阻

常溫緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80%。常溫緣值應不小于100MΩ。

◆熱電阻允許通過電流

通過鉑電阻的測量電流zui大不超過5mA。

（四）WZP-2312裝配式鉑電阻分類型式

◆接線盒分類：防濺式接線盒、防水式接線盒

◆安裝固定裝置分類：固定螺紋式、活動法蘭式、固定法蘭式、固定螺紋錐形保護管式

（五）WZP-2312裝配式鉑電阻型號規格

◆插座式端子

型號	分度號	測溫范圍℃	精度等級	熱響應時間T_0.5S	長度L×1mm
WZP-270S	Pt100	-200～300	A級或B級	＜15	95×40 105×50 130×75 155×100 205×105

注：（1）保護管材料：1Cr18Ni9Ti不銹鋼

（2）結構特征：帶固定螺栓接頭

（3）L=55+l

◆用于測量流動氣體和液體

型號	分度號	測溫范圍℃	精度等級	熱響應時間T_0.5S	長度Lmm
WZP-26S	Pt100	-200～300	A級或B級	≤5	50 75 100 125 150

注：（1）保護管材料：1Cr18Ni9Ti不銹鋼

（2）結構特征：帶固定螺栓接頭

◆防水式接線盒

型號	分度號	測溫范圍℃	精度等級	熱響應時間T_0.5S	長度Lmm
					l	L
WZP-236S WZP₂-236S	Pt100	-200～500	A級或B級	≤15	92 142 192 242 292	342 392 442 492 542

注：保護管材料：1Cr18Ni9Ti不銹鋼

L=180+1或L=250+l

◆無固定裝置式

型號	分度號	測溫范圍℃	精度等級	熱響應時間T_0.5S	長度Lmm	結構特征
WZP-1212A	Pt100	-200～500	A級或B級	≤45	225 250 300 350 400 450 550 650 900 1150	防濺式
WZP₂-1212A
WZP-1312A						防水式
WZP₂-1312A
