您所在的位置: 給覽網 » 供應 » 工控儀表 » 工控機 » 通訊卡 » 西門子6ES7317-2AK14-OABO 西門子6ES7317-2AK14-OABO

西門子6ES7317-2AK14-OABO 西門子6ES7317-2AK14-OABO

上海贊國自動化設備科技有限公司銷售

會員指數：

企業認證：

價格：電議

所在地：上海

型號：西門子6ES7317-2AK14-OABO

更新時間：2017-03-02

瀏覽次數：907

公司地址：

15921509619 吳杰(先生)

點擊查看聯系電話在線詢價

產品簡介

西門子6ES7317-2AK14-OABO上海贊國自動化科技有限公司（西門子系統集成商）專業銷售西門子S7-200/300/400/1200PLC、數控系統、變頻器、人機界面、觸摸屏、伺服、電機、西門子電纜等，并可提供西門子維修服務，歡迎來

公司簡介

展開

產品說明

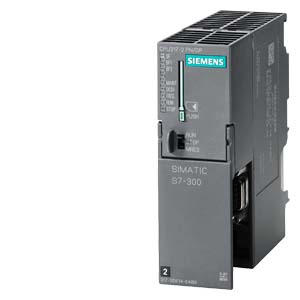

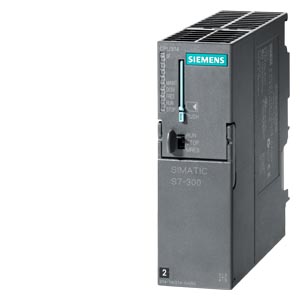

西門子6ES7317-2AK14-OABO

6ES7317-2AK14-0AB0

SIMATIC S7-300, CPU317-2 DP, 中央處理器帶有 1 MB 工作存儲區, 1. 接口 MPI/DP 12MBIT/S, 2. 接口 DP-MASTER/SLAVE, 必須有MMC卡

SIEMENS 上海贊國自動化科技有限公司

我公司經營西門子全新原裝現貨PLC；S7-200S7-300 S7-400 S7-1200 觸摸屏，變頻器，6FC，6SNS120 V10 V60 V80伺服數控備件：原裝進口電機（1LA7、1LG4、1LA9、1LE1），國產電機（1LG0，1LE0）大型電機（1LA8，1LA4，1PQ8）伺服電機（1PH，1PM，1FT，1FK，1FS）西門子保內全新原裝產品‘質保一年。一年內因產品質量問題更換新產品；不收取任何費。歡迎致電咨詢。

：吳杰	：
24小時：上海贊國竭誠為您服務;
工作QQ：239055508	；
可編程控制器上海贊國公司產品; PLC 、觸摸屏、變頻器、電纜及通訊卡、數控系統、網絡接頭、伺服驅動、凡在公司采購西門子產品，均可質保一年，假一罰十以滿足客戶的需求為宗旨 , 以誠為本 , 精益求精

上海贊國公司在經營活動中精益求精，具備如下業務：
SIEMENS 可編程控制器
　　1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200
　　2、邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
　　3、 SITOP直流電源 24V DC 1.3A、2.、3A、、10A、20A、40A可并聯.

4、HMI 觸摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,
SIEMENS 交、直流傳動裝置
　　1、交流變頻器 MICROMASTER系列：MM420、MM430、MM440、G110、G120.　　　　　　　　　MIDASTER系列：MDV
　　2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70、6SE70系列

SIEMENS 數控伺服

SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120

Overview

CPU具有大容量程序存儲器，可用于要求很高的應用
能滿足標準機床、特殊機床以及車間應用的多任務自動化系統
在具有集中式和分布式I/O的生產線上作為集中式控制器使用
對二進制和浮點數運算具有較高的處理能力
2 個 PROFIBUS DP 主站/從站接口
用于大量的 I/O 擴展
用于建立分布式 I/O 結構
在PROFIBUS上實現等時同步模式
可以選用SIMATIC工程工具
在基于組件的自動化中實現分布式智能系統

CPU 運行需要 SIMATIC 微存儲卡 (MMC)。

Area of application

CPU 317-2 DP 具有大容量程序存儲器.它可用于集中式I/O結構，也適用于分布式自動化結構。例如，可在生產線上作為一個中央控制器使用，或作為機床控制器使用。

它可以地使用SIMATIC工程工具，例如：

用SCL編程
用S7-GRAPH進行順序控制編程

另外，CPU 為采用軟件來實現一些簡單的工藝任務提供了一個理想的平臺，例如：

簡單的運動控制
使用 STEP 7 塊或運行軟件“標準/模塊化PID控制” 來實現閉環控制任務的解決方案

通過使用 SIMATIC S7-PDIAG 可以實現擴展過程診斷。

Design

CPU 317-2 DP 安裝有：

微處理器;
處理器處理每條二進制指令執行時間約為 25 ns，每條浮點數運行指令約為 160ns。CPU 317-2 DP 具有高的字指令、雙字指令和 32 位定點數指令處理速度。
1 MB 工作存儲器（相當于約 340 K 指令）；
與程序組件執行相關的大容量工作存儲器為用戶程序提供了充分的空間。作為程序裝載存儲器的微型存儲卡（zui大為 8 MB）也允許將可以項目（包括符號和注釋）保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。
靈活的擴展能力;
多達 32 個模塊，（4排結構）
MPI/DP 組合接口；
一個 MPI/DP 集成接口多可以同時建立與 S7-300/400 或編程設備、PC、OP 的 32 條連接。在這些連接中，始終分別為 PG 和 OP 各保留一個連接。通過MPI和“全局數據通訊”可以對32個CPU進行簡單組網。
該接口可以從 MPI 接口重新設置為 DP 接口。DP 接口可用作 DP 主站或 DP 從站運行。
PROFIBUS DP 接口:
CPU 317-2 DP 第2個內置接口是一個純粹的 PROFIBUS DP 接口，可用作 DP 主站或 DP 從站?？梢越M建一個高速的、易于處理的分布式自動化結構。對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程)。在該接口上，PROFIBUS DP從站可在等時模式下運行．
支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
限制:兩個接口不能同時作為從站來運行。

Functions

口令保護;
用戶程序使用密碼保護，可防止非法訪問。
塊加密；
函數 (FC) 和功能塊 (FB) 可以通過 S7-Block Privacy，加密存儲于 CPU 以保護專有技術。
診斷緩沖;
診斷緩沖區中可存儲后 500 條錯誤和中斷事件，其中的 100 條事件可以長期存儲。
免維護的數據后備;
在電源故障時，CPU 將自動保存所有數據（zui大 256 KB），從而使數據可以在電壓恢復后再次使用，且不會發生改變。

可參數化的特性

可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

概述；
定義名稱、上位名稱和位置 ID
啟動；
定義 CPU 的啟動特性和監視時間
同步循環中斷；
設置 DP 主站系統、過程映像分區編號和延時時間
循環/時鐘存儲器；
zui大循環時間和負載，設定時鐘存儲器地址。啟用優先 HMI 通訊
記憶性；
設置保持區
日時鐘中斷；
設定起始日期、起始時間和間隔周期
周期中斷；
周期設定
系統診斷；
確定診斷消息的處理和范圍
時鐘；
設定AS內或MPI上的同步類型
防護等級；
定義程序和數據的訪問權限
通訊；
保留連接源
MPI/PROFIBUS-DP 接口:
設置接口類型。定義節點地址。對操作模式進行參數化，并組態使用 PROFIBUS DP 時的傳輸區對時間同步進行參數化
PROFIBUS DP 主站/從站接口;
針對分布式 I/O 的用戶定義地址分配。對操作模式進行參數化，并組態使用 PROFIBUS DP 時的傳輸區域。對時間同步進行參數化

顯示功能與信息功能

狀態和故障指示；
發光二管顯示，例如，硬件、編程、定時器、I/O、總線故障以及運行狀態，如RUN、STOP、Startup。
測試功能；
可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。
信息功能；
通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及主存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。

集成的通訊功能

編程器/OP 通訊
全局數據通訊
S7 基本通訊
S7 通訊(只是服務器)
路由
數據記錄路由

系統功能

CPU 具有廣泛的系統功能特性，諸如：診斷、參數賦值、報警、定時和測量等。

詳細信息請參見手冊。

Technical Specifications

訂貨號		6ES7317-2AK14-0AB0
		CPU317-2 DP，1 MB
一般信息
工程組態方式
● 編程軟件包		STEP7 V5.5 + SP1，或 STEP 7 V5.2 + SP1 或更高版本（帶 HSP 202）
電源電壓
額定值 (DC)
● 24 VDC		√
功耗
功耗，典型值		4.5 W
存儲器
工作存儲器
● 集成		1,024 KB
● 用于非易失性數據塊的非易失性存儲器的大小		256 KB
裝載存儲器
● 插入式 (MMC)，zui大值		8 MB
CPU 處理時間
位操作時，典型值		0.025 µs
字操作時，典型值		0.03 µs
定點數運算時，典型值		0.04 µs
浮點數運算時，典型值		0.16 µs
計數器、定時器及其保持性
S7 計數器
● 數量		512
IEC 計數器
● 提供		√
S7 定時器
● 數量		512
IEC 定時器
● 提供		√
數據區及其保持性
標志
● zui大數量		4,096 字節
地址區
I/O 地址區
● 輸入		8,192 字節
● 輸出		8,192 字節
過程映像
● 輸入，可調		8,192 字節
● 輸出，可調		8,192 字節
日時鐘
時鐘
● 硬件時鐘（實時時鐘）		√
運行小時數計數器
● 數量		4
1.接口
接口類型		集成 RS 485 接口
物理接口		RS 485
功能
● MPI		√
● DP 主站		√
● DP 從站		√；一個 DP 從站不能同時連接在兩個接口上
● 點到點連接		-
DP 主站
● zui大 DP 從站數		124
2.接口
接口類型		集成 RS 485 接口
物理接口		RS 485
功能
● MPI		-
● DP 主站		√
● DP 從站		√；一個 DP 從站不能同時連接在兩個接口上
DP 主站
● zui大 DP 從站數		124
通信功能
編程器/OP 通信		√
數據記錄路由		√
全局數據通信
● 支持		√
S7 基本通信
● 支持		√
S7 通信
● 支持		√
S5 兼容通信
● 支持		√；通過 CP 和可加載 FC
連接數量
● 總計		32
環境條件
工作溫度
● zui小值		0 °C
● zui大值		60 °C
組態
編程
編程語言
— LAD		√
— FBD		√
— STL		√
— SCL		√
— CFC		√
— GRAPH		√
— HiGraph®		√
專有技術保護
● 用戶程序保護/密碼保護		√
● 塊加密		√；帶有 S7 塊加密功能
外形尺寸
寬		40 mm
高		125 mm
深		130 mm
重量
重量，約		360 g
