超聲波流量計采用了的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表能適應工業現場的環境，計量方便、經濟、。產品達到外水平，可廣泛應用于石油、化工、冶金、電力、給排水等領域。

江蘇通達儀表有限公司

是一家專業生產玻璃鋼、不銹鋼巴氏計量槽、超聲波明渠流量計、流速儀、多普勒流速儀、電磁流速儀、雷達電波流速儀、超聲波測深儀、超聲波流量計、電磁流量計、渦街流量計、渦輪流量計、超聲波液位計、磁翻板液位計、投入式液位計等廠家。
歡迎廣大客戶來電咨詢，來公司考察?。?！

淮安通達儀表科技有限公司
是一家專業生產玻璃鋼、不銹鋼巴歇爾槽、超聲波明渠流量計、流速儀、流速流量儀、流速測算儀、流速測量儀、流速流量測算儀、流速流量測量儀、多普勒流速儀、電磁流速儀、雷達電波流速儀、超聲波流量計、超聲波測深儀、流量計等廠家。
歡迎廣大客戶來電咨詢，來公司考察?。?！
：李 陽
電 話：0
傳 真：0
手 機：
Q Q: 1208117607
網 址：http://www.tongdayb.com

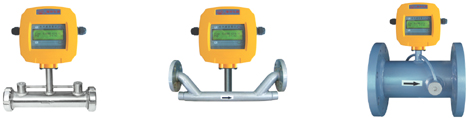

一體式超聲波流量計避免了外縛式和插入式傳感器在安裝過程中由于人為和管道因素產生的誤差。具有度高、量程比寬、無壓力損失、安裝簡單等優點。

·技術參數

*測量度：優于1%，重復性：優于0.2%
* 測量周期：500ms (每秒2次，每個周期采集128組數據)
* 工作電源：隔離DC8～36V或AC85~264V可選
* zui大流速：64m/s(流速分辨率0.001m/s)
* 顯 示：2×10漢字背光顯示器（中英文雙語可選擇）
* 操 作：磁性4按鍵窗口化操作
* 信號輸入：◇3路4-20mA模擬輸入，度0.1%，可輸入壓力、液位、溫度等信號
　　　　　 ◇2路三線制PT100鉑電阻
* 信號輸出：◇1路隔離RS485輸出
◇1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms)
　　　　 ◇1路繼電器輸出 (脈沖寬度200ms )
◇1路4-20mA輸出 (有源/無源輸出可選)
◇1路雙向串行外設通用接口，可直接通過串聯的形式連接多個外部設備(如海量數據存貯模塊等)
* 通訊協議：MODBUS協議，M-BUS協議，海峰FUJI擴展協議，并兼容其它廠家同類產品的通訊協議
* 連接方式：法蘭式/活接式（衛生型）可選
* 其它功能：◇自動記憶前512天，前128個月，前10年正/負/凈累積流量
◇自動記憶前30次上、斷電時間和流量并可實現自動或手動補加可通過MODBUS協議讀出
◇可通過E-mail傳送來的代碼文件實現軟件升級
* 斷電保護：斷電10萬小時數據不丟失
* 防護等級：IP68
* 電氣接口：M16×1.5

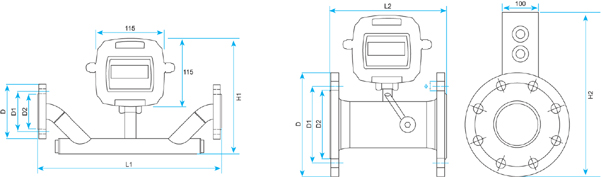

傳感器參數

公稱通徑DN(mm) 額定壓力(MPa) π形管段外形尺寸 標準管段外形尺寸 法蘭尺寸 L1 H1 L2 H2 D D1 D2 Ｎ-Φ 15 2.5 320 136 95 65 46 14×4 20 360 142 105 75 56 14×4 25 390 151 115 85 65 14×4 32 450 157 140 100 76 18×4 40 500 169 150 110 84 18×4 50 1.6 200 260 165 125 99 18×4 65 200 280 185 145 118 18×4 80 225 295 200 160 132 18×8 100 250 314 220 180 156 18×8 125 250 347 250 210 184 18×8 150 300 372 285 240 211 22×8 200 350 430 340 295 266 22×12 250 450 489 405 355 319 26×12 300 500 543 460 410 370 26×12 350 550 599 520 470 429 26×12 400 600 653 580 525 480 26×16 450 700 708 640 585 548 30×20 500 800 771 670 620 585 25×20 600 1000 884 780 725 685 30×20 700 1100 964 860 810 775 24×25 800 1200 1072 975 920 880 24×30 900 1300 1172 1075 1020 980 24×30 1000 1400 1287 1175 1120 1080 28×30

·選型編碼

A B C D E F G H I J K L
JN-100Y — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □

字 母	參數	選　　項
A	主機類型	F1 分體壁掛型 F2 分體防爆式 F3 分體盤裝型 F4 分體變送型
		Y 一體式（本地磁性四按鍵可操作設參） W 水表（電池供電,磁性鍵可瀏覽窗口）
		M1 模塊型（本地四按鍵可操作設參） M2模塊型（本地單按鍵可瀏覽窗口）
		S1 經濟型（本地磁性四按鍵可操作設參）
B	工作電源	A 交流（85-264VAC） B 電池（3.6V鋰電池） D 直流（24V/8-36VDC）
C	熱量功能	N 無 Y 有
D	傳感器類型	B1 標準S1型 B2標準M1型 B3標準L1型 B4高溫S1H型 B5高溫M1H型
		C1 標準插入式 C2 水泥插入式 C3 水表插入式
		G1 標準管段式（法蘭連接） G2 衛生管段式（活接連接）
E	測量管徑	DN(mm)_____
F	管道材質	0 碳鋼 1不銹鋼 2 鑄鐵 4 玻璃鋼 4 PVC 5 水泥
G	公稱壓力	_____MPa
H	流量累積單位	M 立方米 L 升
	zui小讀數(水表)	1 （m3） 0.1 （0.1m3） 0.01 （0.01m3） 0.001 （L） 0.0001 （0.1L）
I	熱量累積單位	K Kc（千卡） G GJ （吉焦） B BTU（國外適用）
J	信號輸出	N 無輸出 A 4-20mA F 頻率輸出 R 脈沖輸出 4 RS485輸出
K	信號輸入	N 無輸入 1 1路4-20mA輸入 2 2路4-20mA輸入 3 3路4-20mA輸入
L	單根電纜長度	_____米（分體管段式傳感器為單根四芯電纜，其余傳感器為雙根兩芯電纜）

舉例說明：JN-100Y-A-Y-G1-300-0-1.6-1-G-N-N
解 釋：一體式超聲波熱量計，交流供電，DN300管段式,碳鋼材質，壓力1.6MPa，流量累積單位立方米，熱量累積單位吉焦，無輸入輸出。
