試驗變壓器，油浸式試驗變壓器，交流試驗變壓器在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：①電壓表指針擺動很大；②發現緣燒焦或冒煙；③被試品內有不正常的聲音。

 揚州冠豐電力設備有限公司是生產電氣測試設備、變壓器檢測設備、高壓試驗設備、電力計量設備、二次回路檢測設備、管狀電加熱器,護套式管狀電加熱器,配電室高壓絕緣墊,防靜電高壓絕緣墊電力系統綜合自動化及智能儀器儀表的高新技術企業。主要產品有：直流試送儀，高壓無線核相器，單相繼電保護測試儀，三相繼電保護測試儀，六相繼電保護測試儀等，廣泛應用于電力系統、科研教學機構、水利、石油、鐵路、礦山、化工等行業。

 產品簡介：

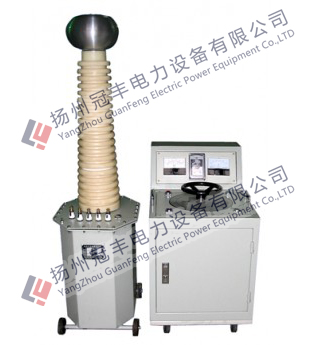

試驗變壓器，油浸式試驗變壓器，交流試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YDJ系列油浸式試驗變壓器是在YDJ（G）系列試驗變壓器的基礎上按照標準《ZBK-41006-89》經過改進后而生產的一種產品。
試驗變壓器，油浸式試驗變壓器，交流試驗變壓器具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、緣材料進行匯頻或直流高壓下的緣強度試驗。是高壓試驗中必不可少的重要設備。
產品結構：
試驗變壓器，油浸式試驗變壓器，交流試驗變壓器采用單框芯式結構。初級繞組繞在鐵芯上、高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角結構，整體外形美觀大方。
工作原理：
為單相變壓器，聯結組標號I.I.用二頻220V（10KVA以上為380V）電源接入系列操作箱（臺），經操作箱內自耦調壓器（50KVA以上調壓器外附）調節至0-200V（或0-400V）電壓輸出至YDJ系列油浸式試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
注意事項：
◆ 試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。
◆ 被試品應清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。
◆ 對丁大型試驗，一般都應行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整間隙。
◆ 升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘，也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
◆ 當電壓升至試驗電壓時，開始計時，到1min后，迅速降到1/3試驗電壓以下時，才能拉開電源。
◆ 在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：①電壓表指針擺動很大；②發現緣燒焦或冒煙；③被試品內有不正常的聲音。
◆ 耐壓試驗前后應測量緣電阻，檢查緣情況。
產品選型：

型號	容量	高壓電壓	高壓電流	低壓輸入		變比	溫升℃
	(KVA)	(KV)	(mA)	電壓(V)	電流(A)	高/儀	30分鐘
YDJ  1.5/50	1.5	50	30	200	7.5	500	10
YDJ  3/50	3	50	60	200	15	500	10
YDJ  5/50	5	50	100	200	25	500	10
YDJ  10/50	10	50	200	200	50	500	10
YDJ  20/50	20	50	400	380	53	500	10
YDJ  30/50	30	50	600	380	79	500	10
YDJ  50/50	50	50	1000	380	12	500	10
YDJ  5/100	5	100	50	200	25	1000	10
YDJ  10/100	10	100	100	200	50	1000	10
YDJ  20/100	20	100	200	400	50	1000	10
YDJ  30/100	30	100	300	400	75	1000	10
YDJ  50/100	50	100	500	400	125	1000	10
YDJ  20/150	20	150	133	400	50	1500	10
YDJ  30/150	30	150	200	400	75	1500	10
YDJ  50/150	50	150	333	400	125	1500	10
YDJ  100/150	100	150	667	400	250	1500	10
YDJ  50/200	50	200	250	400	125	2000	10
YDJ  100/200	100	200	500	400	250	2000	10
YDJ  150/200	150	200	750	400	375	2000	10
YDJ  200/200	200	200	1000	400	500	2000	10
YDJ  300/200	300	200	1500	400	600	2000	10
YDJ  50/300	50	300	170	400	125	3000	10
YDJ  100/300	100	300	333	400	250	3000	10
YDJ  150/300	150	300	500	400	375	3000	10
YDJ  200/300	200	300	667	400	500	3000	10
YDJ  300/300	300	300	3000	500	600	3000	10
