產品簡介
WZP-240工業用防爆鉑電阻作為溫度測量的變送器，通常用來和顯示、記錄、調節儀表配套。WZP-240工業用防爆鉑電阻，上海儀表三廠
公司簡介
上海自動化儀表產品銷售網 成立于1989年12月12號，座落在上海靜安區，地處繁華地段，交通方便，生產工藝，檢測設備齊全，技術起點高，性能優異，品種齊全、質量可靠、價格優惠、是我公司產品的特點，配以完善的售后服務，使我公司產品深受廣大客戶信賴。是專業從事工業自動化儀表的研發、設計、制造、營銷于一體的綜合型企業，公司主要生產：各種熱電偶（鎧裝熱電偶 鉑銠熱電偶 耐磨熱電偶 手持熱電偶）、熱電阻、溫度計、數字測溫儀、數顯儀表、壓力（差壓）變送器、電線電纜、補償導線、橋架、控制盤柜、儀表管件閥門等。
展開
產品說明

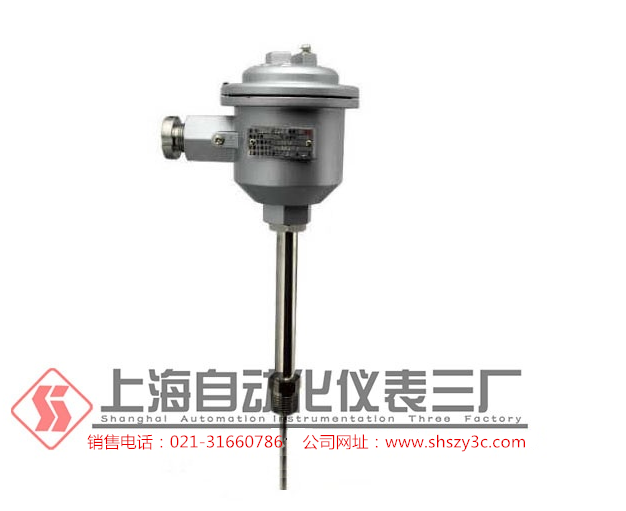

WZP-240工業用防爆鉑電阻，上海儀表三廠
WZP-240工業用防爆鉑電阻作為溫度測量的變送器，通常用來和顯示、記錄、調節儀表配套。直接測量各種生產過程中從-200℃～500℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
本系列裝配式鉑電阻采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供的溫度變化輸入信號。
WZP-240工業用防爆鉑電阻，上海儀表三廠
結構原理
裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用。
鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合，裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。
熱電阻感溫元件在0℃的電阻值（R0）
WZP-240工業用防爆鉑電阻，上海儀表三廠
分度號Pt100：
A級 R0＝100±0.06Ω
B級 R0=100±0.12Ω
量程規格
型 號
分度號
測溫范圍℃
精度等級
允許偏差△t ℃
WZP
Pt100
-200～500
A級
-200～650℃時允差
±（0.15或+0.002︱t︱）
B級
-200～800℃時允差
±（0.3或+0.005︱t︱）
熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。
公稱壓力
一般是指在常溫下，保護管所能承受靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方式、置入深度以及被測介質的流速、種類有關。
熱電阻緣電阻：
常溫緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％，常溫緣值應不小于100MΩ。
熱電阻允許通過電流
通過鉑電阻測量電流zui大不超過5MA
隔爆熱電阻的防爆標志表示方法
□Ⅱ□□
□：隔爆型d
Ⅱ：類別（工廠用電氣設備）
□：防爆等級B-C
□：溫度組別T1-T6
◆電氣設備的類別、級別和溫度組別說明
電氣設備分為二類：Ⅰ類-煤礦井下用電氣設備 Ⅱ類-工廠用電氣設備
◆防爆等級：隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物，zui大安全間隙分為A、B、C三級。
◆溫度組別：隔爆熱電阻的溫度組別按其外露部分，zui高表面溫度分為T(mén)1～T6六組。
