江蘇先達儀表有限公司多年來始終堅持走“自主研發，優化創新，市場為導向”的革新之路。經過不懈的努力和發展，企業技術力量雄厚，擁有比較完善的生產工藝，在產品開發和設計方面都具有較強的能力。企業以優良極高的性能價格比和良好的售后服務與信譽，向用戶提供各種質量可靠、性能優良的熱工儀表、液位儀表、流量儀表、物位儀表、智能IC卡燃氣表和遠傳表集抄系統、特種電線、電纜等系列產品。產品種類齊全，能夠滿足用戶在不同介質、不同環境條件下的測量選擇，為客戶提供選型、設計、生產、調試等服務，同時提供現場改造的全面技術支持。

江蘇先達儀表一體式蒸汽渦街流量計結構簡單牢固，無可動部件，可靠性高 .傳感器差動電容設計，抗振性能好,傳感器陶瓷內芯設計，工作溫度范圍寬.,外置式探頭，不易堵塞，抗污性能好。

注：表中(300)～(1000)口徑為插入式

江蘇先達儀表一體式蒸汽蒸汽流量計選型:

型 號 與 標 記								說 明
XD-LUGB － □ □ □ － □ □								應力式渦街流量傳感器
	–	②	③	④	–	⑤	⑥	順 序 號
連 接 方 式		1						法 蘭 連 接 型
		2						法 蘭 卡 裝 型
被 測 介 質			2					液 體
			3					氣 體 （包 括 蒸 汽）
傳 感 器 公 稱 通 徑 DN				010	–			10 mm ( 非標 )
				012	–			12.5 mm ( 非標 )	流
				015	–			15 mm ( 非標 )
				020	–			20 mm ( 非標 )	量
				02	–			25 mm
				03	–			32 mm ( 非標 )	傳
				04	–			40 mm
				05	–			50 mm	感
				06	–			65 mm
				08	–			80 mm	器
				10	–			100 mm
				12	–			125 mm	殼
				15	–			150 mm
				20	–			200 mm	體
				25	–			250 mm
				30	–			300 mm	內
				35	–			350 mm
				40	–			400 mm	徑
				45	–			450 mm
				50	–			500 mm
						無標記	無標記	脈沖輸出標準流量范圍
						K	無標記	脈沖輸出擴展流量范圍
							B	防爆
							M	電流輸出 DC4 ～ 20mA
							X	就地顯示 24V 供電工況各種參數
							XM	就地顯示 24V 供電三線制電流輸出
							BM	防爆，電流輸出 DC4 ～ 20mA

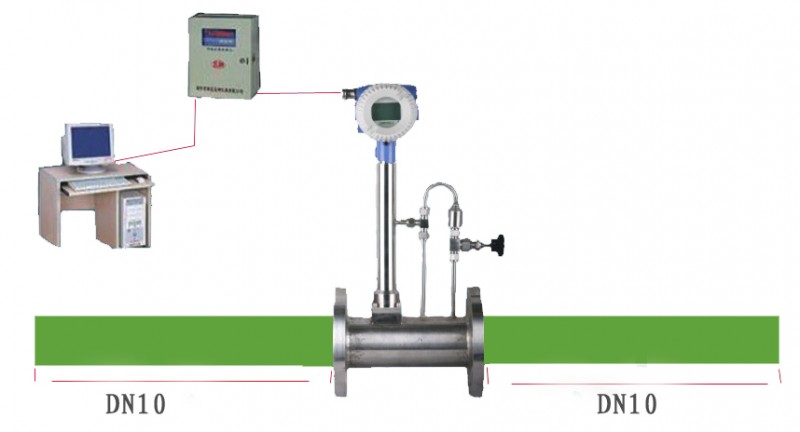

江蘇先達儀表一體式蒸汽渦街流量計口徑的確定和安裝要求:

1．  儀表在在管道上可以水平、垂直或傾斜安裝；

2．  測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動；

3．  測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處；

4． 測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的緣阻抗，影響儀表正常工作；

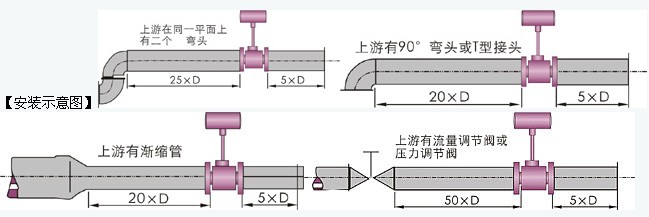

5．測液體直管段必須按要求，測氣體的直管段可適當放寬

6．測飽和蒸汽干度必須達到75%，再低影響的是精度.介質要單相介質，否則影響的也是精度。

7．測液體要求無脈動流，如有可盡量加長直管段，表前段有拐彎

8．表的前端直管段不夠且必須安裝閥門安裝球閥或閘閥，不要安裝蝶閥
