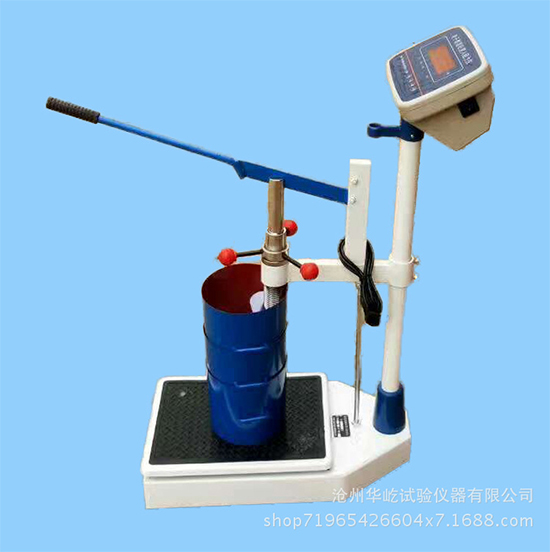

一、廠家直銷混凝土數(shù)顯貫入阻力儀用途：

       該儀器用于各類水泥、外加劑以及不同混凝土配合比，不同氣溫環(huán)境下的混凝土拌合物，凝結(jié)時(shí)間的試驗(yàn)。數(shù)顯混凝土貫入阻力儀外型設(shè)計(jì)輕巧美觀，采用杠桿原理，將測(cè)針力直接由儀表讀數(shù)，使試驗(yàn)方便而又準(zhǔn)確。，該儀器具有性能優(yōu)異，操作簡(jiǎn)單，數(shù)據(jù)準(zhǔn)確，產(chǎn)品質(zhì)量穩(wěn)定等優(yōu)點(diǎn)。

二、廠家直銷混凝土數(shù)顯貫入阻力儀主要技術(shù)參數(shù)

1、試料模：上口徑： φ160mm 下口徑： φ150mm 深度： 150mm
2、zui大貫入力 ：1000N
3、貫入深度 ：25㎜
4、貫入速度：2.5mm/s
5、貫入針截面積：100 mm2、 50 mm2 、20 mm2
6、貫入位置：外圈9點(diǎn) 、 內(nèi)圈4點(diǎn)
7、測(cè)力方式： 電子數(shù)顯
8、zui小分度值 ：5N   示值誤差 ：±10N

三、廠家直銷混凝土數(shù)顯貫入阻力儀使用說(shuō)明

       阻力儀是測(cè)定砼拌合物初凝與中凝的時(shí)間、塑性砼拌合物用5mm的篩從拌合物中篩取砂漿、并拌合均勻，將砂漿分別裝入三只砂漿筒（即150mm立方體試模）經(jīng)振搗（或插搗35次）使其密實(shí)砂漿表面應(yīng)低于筒口約10mm編號(hào)后置于溫度20±3℃的環(huán)境中以待試驗(yàn)，在其它較為恒定的溫度中進(jìn)行試驗(yàn)時(shí)，應(yīng)在試驗(yàn)結(jié)果中加以說(shuō)明，試驗(yàn)用砂漿允許按砼中砂漿的配合比稱料，用人工或機(jī)械充分拌合制取，從砼拌合完畢起經(jīng)2h開(kāi)始貫入度測(cè)試在測(cè)試前5mm再砂漿筒底一側(cè)墊高約500mm，使筒傾斜，吸去表面泌水，測(cè)試時(shí)砂漿筒置于測(cè)試平臺(tái)上。按動(dòng)置零鍵，使表盤顯示為零，然后將測(cè)針端部與砂漿表面接觸，按動(dòng)手柄，徐徐加壓經(jīng)10秒，使測(cè)針貫入砂漿深度25mm時(shí)按動(dòng)鎖定鍵，即為貫入壓力，工作完成后再按置零鍵。每只砂筒每次測(cè)1－2個(gè)點(diǎn)，此后每隔1h測(cè)一次，或根據(jù)需要規(guī)定測(cè)試的間隔時(shí)間，測(cè)點(diǎn)間距應(yīng)大于20mm在臨近初凝及中凝時(shí)應(yīng)適當(dāng)縮短測(cè)試時(shí)間加密測(cè)點(diǎn)，如此反復(fù)進(jìn)行直至貫入阻力大于28MPa為止，測(cè)試過(guò)程中，需根據(jù)砂漿的凝固情況，參考下列表規(guī)定適時(shí)更換測(cè)針。
  為了便于計(jì)算貫入阻力得出下列算式：
貫入阻力（MPa） 0.2－3.5 3.5－20 20－28
測(cè)針截面積（mm）2 100 50 20
P＝F/S
  式中：P－貫入阻力（MPa）
   F－貫入深度達(dá)25mm時(shí)的壓力（N）
   S－貫入測(cè)針斷面積（mm）2
  以三個(gè)測(cè)值的平均值作為試驗(yàn)結(jié)果，從中以貫入阻力為縱座標(biāo)測(cè)試時(shí)離為橫座標(biāo)、繪制貫入阻力時(shí)間關(guān)系曲線，
以3.5MPa及28MPa劃兩條平行橫座標(biāo)的直線，直線與曲線交點(diǎn)橫座標(biāo)值即為初凝與中凝時(shí)間。
