電動閥門執行器型號:ND666-ALX-60E

庫號：M19755

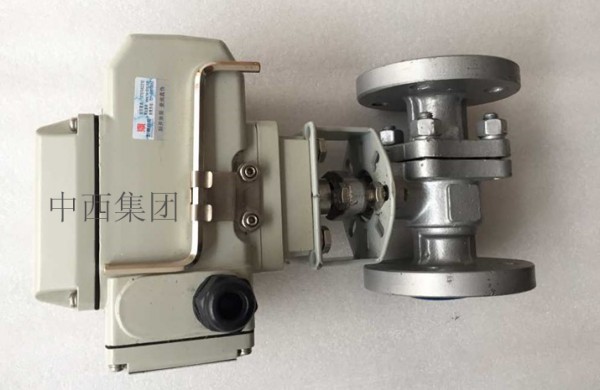

圖片為參考圖片
ALX系列電動閥門執行器，以其新穎的設計、而湛的技術工藝、的進口零部件、科學嚴謹?shù)馁|(zhì)量檢測，在外的閥門自動化行業中別具一格。而ALX系列電子式電動閥門執行器，將閥門電動裝備的度化、數字化、智能化推向一個嶄新的階段，成為流體自動化控制行業的后起之秀。ALX系列產品主要有開關系，反饋式，調節式（電子式）三大類，近百種型號，它可與各種球閥、蝶閥等回轉型閥門相匹配，可選用AC１１０V、
２００V、３８０V。DC２４V電源；輸入信號有4-20mA、0-10V。DC或１－５V。DC；
輸出力矩５０N．M-２０００N．ＭＡ，開閉時間從５－１００秒；同時具有體積小。重量輕（相當于同類產品的1/3）、外形七美觀、結構緊湊、易于安裝、智能控制、數字設定、數顯閥位、無需維護及使用安方便等諸多優點。
特點說明：
一、 對于提供同等轉矩的執行器，ALX系列是迄今結構為緊湊的一種產品，外形巧美觀、體積重量僅相當于同類產品的1/3左右與傳統執行機構相比具有多種優點：諸如所需空間大量減少、重量輕、易于安裝和無需維護。
二、 此外在ALX系列電動執行器機構中采用了的數字技術，高度集成的模塊化、機電一體化設計、可直接接收計算機或儀表等輸出的4-20mADC或1-5VDC標準信號,實現對電動閥門的智能控制和定位。
特點說明:
1、 由于閥門的工作特點,要求執行器在閥門的開閉和中間任意位置都具有滿負荷啟動能力,這就要求執行器的電機有大的啟動力矩.同時由于流量(開度)調節需要,要求電機還必須具有較小的轉動慣量.ALX系列電動執行器機構電機針對這些要求,采用了特殊設計。
2、 采用熱處理合金鋼材料經CNC加工的齒輪傳動,具有強度高性好可以受疲勞負荷沖擊。
3、 每臺產品出廠時都隨機附帶一只手柄，當需要手動操作時，可以直接將手柄插入手動操作口驅動閥門、不用時可以取下手柄單獨存放。
4、 由于閥門的工作特點，要求執行器輸出軸在大力矩、頻繁正反轉的狀況下工作，輸出軸與蝸輪之間傳統鍵、銷連接方式很難的滿足這一工況要求。ALXA系列電動執行機構輸出軸與蝸輪采用一體化結構，從而解決了這一難題。
5、 各蓋是通過不銹鋼螺釘固定在箱體上的。當卸下蓋時，螺釘連接在蓋上不脫落，以防丟失。
6、 不銹鋼制作的機械行程限制螺栓和擋塊可對執行器機械動作行程進行機械限位。為了方便調節，此螺栓置于外部，每次調節后不銹鋼螺母確保定位。行程終止一般在出廠時被設置為0-90角度，但也可以設置成任何角度。
7、 簡捷明了的設計可清晰地顯示出閥門開啟角度?！翊黹y門閉位置，○代表閥門開位置。中間刻度表示閥開啟百分比。鏡片采用經過特殊處理的玻璃鏡片，拒采用抗老化性能差、受溫度變化易變形的塑料鏡片。
8、 進口高品質元器件，是執行器、穩定工作的。
