電力變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量?jī)x器。它采用智能控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三

上海慮本電氣科技有限公司研發生產各種電力試驗設備、電力試驗儀器、高壓試驗設備、高壓試驗儀器、高壓測試設備、高壓測試儀器等儀器儀表，如有需要可來我司參觀購買！也可撥打產品咨詢熱線：，相信我們的服務一定會讓您滿意。 公司是致力于高壓電力試驗設備、、電力試驗儀器、電力檢測設備、高壓測試儀器、高壓試驗設備串聯諧振、電纜交流耐壓試驗裝置 、直流高壓發生器、回路電阻測試儀，高壓試驗變壓器研發、生產、銷售的高新技術企業，公司擁有堅實的技術力量，在產品結構、軟、硬件和電氣控制等多項核心技術中積累了豐富的項目經驗，以新穎的設計、優質的產品取悅于用戶。 公司遵循科技是一生產力的理論，充分利用自己的地域優勢，聚集了一批具有高水準的科技人才，把現代科技同我國電力建設、生產的實際情況相結合，開發研制了具有高品質、智能化、實用輕便的系列電力測試產品。在生產經營過程中嚴格執行質量體系標準，有效地保證了產品質量的先進可靠。因此受到了上海及全國電力、冶金、石化、鐵路和通信等行業用戶的好評。 上海慮本電氣科技有限公司是致力于高壓試驗儀器儀表研發、生產、銷售的高新技術企業，公司擁有堅實的技術力量，在產品結構、軟、硬件和電氣控制等多項核心技術中積累了豐富的項目經驗，以新穎的設計、優質的產品取悅于用戶。

一．變壓器有載開關測試儀功能特點

 電力變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量?jī)x器。它采用智能控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。

     變壓器有載開關測試儀以下幾種優點：

1． 測試 YO Y △型變壓器，阻值不用換算直接顯示；

2. 數據分析人性化，可以自動的找出波形中間的故障，并做記號；

3. 波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度；

4. △型變壓器可以顯示三相同期性；

5. 可以帶繞組或不帶繞組進行測試；

6. 四端接線方式，提供電阻測量,且無需導線補償；

7. 在測試中間可以連續測試，節省變壓器停電的時間；

8. 儀器由小型的計算機控制，外配 800×480 彩色液晶觸摸屏,高速打印

機；

9. 儀器內部可以自動保存 100 組數據。













二、變壓器有載開關測試儀結構及面板說明

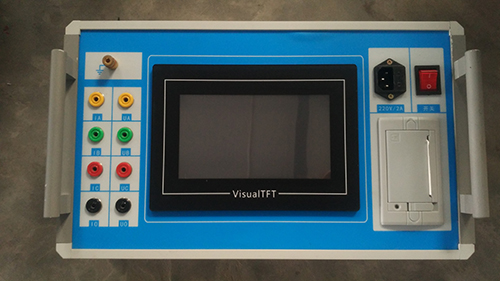

整個面板由彩色觸摸屏、打印機、電流輸出端子、電壓輸入端子、開關、電源插座組成。采用機箱結構。具有抗震、防電磁干擾特性，儀器的操作面板

三、操作指南

（一）設置

    可設置編號、檔位、換檔方向、繞組方式、充電電流及對應測試范圍、

觸發電阻等項目，方便應對不同的現場情況。如圖2所示。

自動切換檔位：選擇了自動切換檔位，變壓器上的充電電流不停，不用重新設置變壓器的參數，可以實現連速測試，節約測試時間；

繞組方式：接線方式（這個決定了電阻的算法，一定要正確）；△型的測試，按照屏幕顯示的接線，測試一組完成，再測試另外一組。

充電電流：0.2A  10Ω～50Ω
