AWG70000系列任意波形發生器代表的采樣率、信號保真度和波形內存，非常適合復雜組件、系統和試驗的設計、測試和操作。AWG70000系列具有高達50 GS/s和10位垂直分辨率，提供的信號激勵解決方案，可方便地生成理想、失真和“真實”信號。

深圳市誠翼科技有限公司成立于2016年，位于深圳市龍華新區，是一家綜合創新型 企業。深圳市誠翼科技有限公司是致カ于測試儀器領域整體解決方案的供應商，產品廣 泛應用于企業、高校、科研院所、工業生產制造等領域，自始至終為廣大客戶提供穩定 的產品和專業的售后服務。 公司的企業文化是誠信服務，合作共贏。乗承誠信為原則，認真對待每一位客戶 以客戶的發展為發展，為客戶提供zui合適的解決方案。 公司始終堅持以人為本，以科技創新服務客戶。為客戶提供穩定的產品和專業的售 后服務，為員工提供良好的工作環境和發展平臺，相輔相成，實現共同發展。

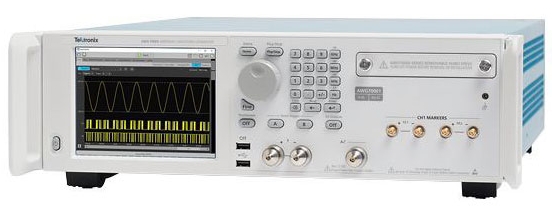

AWG70000系列任意波形發生器

參數

型號：AWG70001A、AWG70002A

采樣率：1.5kS/s - 50GS/s

分辨率：8位、9位、10 位

輸出頻率：20GHz

模擬通道：1-2

模擬帶寬：高達14GHz

記錄長度：2GS-16GS（可選）

電源消耗：500W

電源電壓：100至240VAC，50/60Hz

工作溫度：0oC ~ +50oC (+32oF ~ +122oF)

外部尺寸：153.6x460.5x603mm

重量：17.49kg



簡介

AWG70000系列任意波形發生器代表的采樣率、信號保真度和波形內存，非常適合復雜組件、系統和試驗的設計、測試和操作。AWG70000系列具有高達50 GS/s和10位垂直分辨率，提供的信號激勵解決方案，可方便地生成理想、失真和“真實”信號。



性能指標

高達50GS/s的采樣率

-80dBc無雜散動態范圍

10位垂直分辨率

16G樣點波形內存

AWG70000系列任意波形發生器特點

完整的單機寬帶RF信號發生解決方案

直接生成載波高達20GHz的寬帶信號，不需要外部RF轉換

仿真實際環境對高速數字?jǐn)?shù)據流的模擬影響

建立信號損傷模型，支持高達12.5GBps的速度

生成RF信號

無雜散動態范圍性能好于-80dBc

為光傳輸創建高速基帶信號，支持垂直分辨率，處理高階復雜調制

10位垂直分辨率，50GS/s 采樣率

創建長波形場景，而無需構建復雜的序列

高達16G 樣點的波形內存，在 50GS/s 時播放320ms的數據

多機同步（手動或使用 AWG 同步集線器），實現多通道高速 AWG 系統

運行，無需外部PC內置顯示器和按鈕，可以直接從AWG前面板迅速選擇、編輯和播放波形

通過播放捕獲的信號，仿真真實環境

可以在AWG上播放、編輯或再采樣使用示波器或?qū)崟r(shí)頻譜分析儀捕獲的波形

從仿真平滑轉向真實測試環境

從第三方工具導入的波形矢量，如 MATLAB

應用

通信和國防電子寬帶射頻/微波信號

輸出高達20GHz的寬帶射頻信號

高速芯片和通信器件驗證和一致性測試

使用各種信號損傷，簡便地進行接收機壓力測試

相干光學研究

使用高階復雜調制生成高波特率基帶信號

電子、物理和化學研究&

高速度、低抖動信號源，生成以獨特方式的模擬信號、快速脈沖、數據流和時鐘
