濟寧市鐵翔機械設備有限公司專業提供銷售調軌支架、鋼軌支撐架、地鐵軌排支撐架、軌道支撐架等相關鋪軌工藝裝備,歡迎來電咨詢。

     濟寧市鐵翔機械設備有限公司生產水溝模板、鋼軌支撐架、軌排支撐架、鋼軌鉆孔機、地鐵鋼支墩、切軌機及鐵路鋪軌工裝的綜合性公司，產品一上市就得到廣大用戶的支持和青睞，是眾多鐵路供貨商的選擇，現產品銷往各地，為讓用戶降低成本費用，把這些質優價廉的產品提供給廣大用戶。
     公司產品應用于鐵路，交通，煤炭，石油，冶金，電力，化工，機械等行業，并以優良的產品質量，熱情的售后服務，合理的銷售價格，收獲了用戶的信賴和贊譽。     濟寧市鐵翔機械設備有限公司座落在濟寧市，位于孔孟之鄉，美麗的微山湖畔，交通便利。京杭大運河和京滬鐵路、京九鐵路縱貫?zāi)媳?、兗石鐵路和濟新鐵路橫穿東西，又是104、105國道和327國道的交匯處，通訊發達濟寧歷史文化悠久，是東夷文化、華夏文明、儒家文化、水滸文化、運河文化的重要發祥地之一。
隨著我國鐵路運輸?shù)陌l(fā)展，對線路施工和維修提出了高的要求。根據不同的使用場所，配備不同的養路器材，完全取代了手工作業，真正實現了低成本場地作業狀況，產品銷往45個省市，公司注重于進步堅持規范化，堅持走可持續發展的戰略思想。以責任、感恩、付出、誠信，做為公司的價值觀，先后獲得了民營企業誠信單位，價格誠信單位等殊榮，公司熱忱歡迎各界新老朋友前來洽談貿易，共鑄輝煌。
“以質量求生存，以信譽求發展”是我公司的一貫宗旨。竭誠為鐵路設備生產者、建設者服務是我們的職責和愿望。
[這里…有十年的生產經驗]
[這里…有優良的工藝流程]
[這里…有豐富的資源，優良的產品、實惠價格、完善的服務]
"凝煉精華、賦美品質" 鐵翔熱情期待您的光臨！

濟寧市鐵翔機械設備有限公司專業提供銷售調軌支架、鋼軌支撐架、地鐵軌排支撐架、軌道支撐架等相關鋪軌工藝裝備,歡迎來電咨詢。

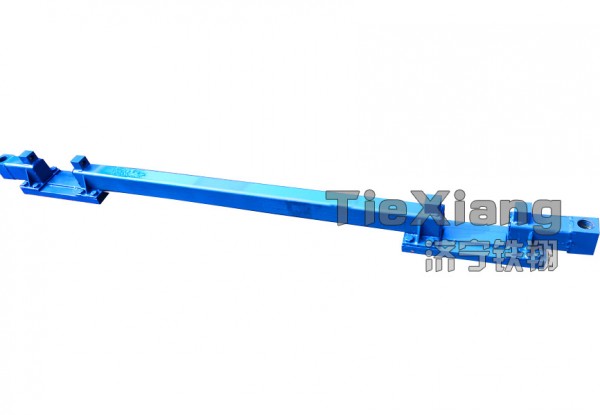

鋪軌調軌支架是鋪設整體道床時固定軌道，調節軌距，調整軌道標高的一種工裝。主要由主撐桿、調節螺桿、底座支撐板、調節墊板等零部件組成。

軌排支撐架用于城際鐵路地鐵軌道施工要求采用人工散枕。龍門吊配合框架安裝形成軌排，利用軌排上的高程螺桿調節器合軌向調節裝置調整軌排的水平和高度，然后進行混凝土澆筑，形成整體道床。

參數：

型號：TXZCJ-2100  TXZCJ-2300

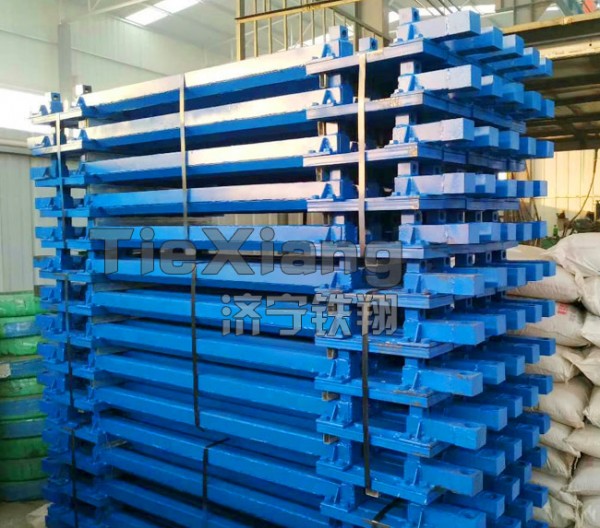

鋼軌支撐架分為：地鐵鋼軌支撐架、高鐵鋼軌支撐架、輕軌支撐架。

材質：450#鑄鋼

重量：約80kg

支撐架方管尺寸：40mm×80mm×5mm

承軌板尺寸：140mm×490mm×25mm

產品增加：

1、4塊壓軌墊板

1、支撐架兩側各加50mm

3、螺桿直徑40mm長度900mm

4、顏色：藍色（顏色可以根據客戶要求）

5、噴漆字體：濟寧鐵翔機械（字體可以根據客戶要求）

產品適用于：地鐵、高鐵、城市有軌電車、軌道交通等。

用途：軌面高程、軌距、軌向等調整。

(1) 能夠精地調整軌向和軌面高度;

(2) 具有一定的穩定性,在混凝土搗固時,軌排不能晃動,以免影響軌道的幾何尺寸。

支撐架的設計

下承式支撐架跨度為2.7 m ， 兩端采用絲桿及底座作支撐，橫梁為100 mm ×100 mm 方型中空梁，經計算梁的強度達到施工要求。

整個支撐架可分為兩層，上層為兩調整螺栓及定距桿，調整軌道時兩螺栓一松一緊帶動定距桿實現鋼軌的水平位移，對軌道起粗調的作用。下層為連接定距桿的拖式卡口，每個卡口的兩軌卡螺栓可調整鋼軌的水平位移，還可以實現對軌距的少量調整，完成對軌道的精調。鋼軌由插板托起，在絲桿的作用下實現高度的變化。

卡口頂部至軌面距離為300 mm ， 調整軌道過程中可以俯身順著軌面觀測鋼軌線形，以便作出相應的調整。本支撐架設計時考慮到要實現軌道1∶40 的軌底坡，故托式卡口的兩板預留孔位置略有不同。外軌的預留孔高于內軌的預留孔，其高差和兩孔的水平距離之比為1∶40 軌底坡的控40 ，使插板能夠?qū)崿F(xiàn)對軌道1∶40制，而支承塊實現水平布置。

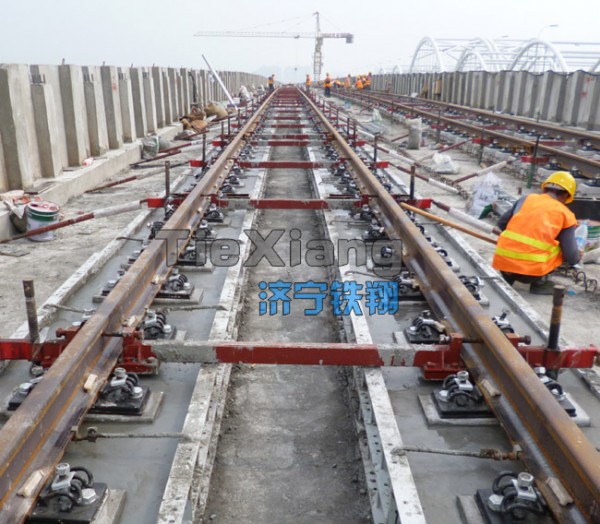

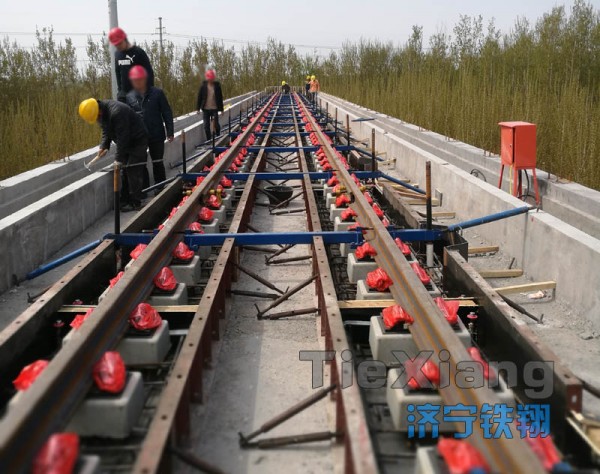

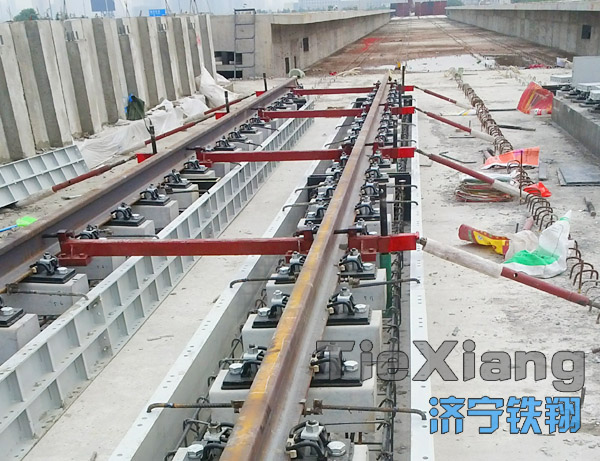

下承式支撐架的應用：

根據單位長度的鋼軌和支承塊的質量及支撐架的承載能力，對支撐架進行合理分配，每2.5 m 布置一個支撐架，鋼軌接頭處支撐架的布置可作適當調整，這樣100 m 的軌排約需40 個支撐架，其調軌方法如下。

(1) 粗調軌道水平：

以一根鋼軌為基本軌將軌道尺架在兩股鋼軌上， 測量此時兩軌面連線中心線到基標中心的距離。根據實測軌面和基標高差對兩支承絲桿作相應的升降。此時可以擰動兩絲桿，使支撐架連同軌道上升或下降。本工序應對前后兩支撐架作適當調整，使其頂面盡量在一平面內。

(2) 精調軌道水平：

根據道尺的氣泡和實際高差，比較實測高差，對絲桿作微調，直至水泡居中即實際高差和實測高差相符， 即實現軌道水平。

(3) 調整軌道中心線及軌距：

本工序需配合軌道尺和吊線球使用(軌道尺使用前要分中，使吊球準確對中) 。擰動上層的調整螺栓和下層的軌卡螺栓，使軌距符合設計要求并使軌道中心和線路中心重合。上層調整螺栓起調整中心線的作用，而下層軌卡螺栓既可起整體道床施工鋼軌支撐架的設計及應用。

（產品：鋪軌工裝系列：鋼軌支撐架、鋼軌單渡線支撐架、交叉渡線支撐架、調軌支架地面段支撐架、調軌支架地下段支撐架、道岔短軌架.、縱向軌枕支撐架頭、軌排斜支撐、鋼支墩、鋼模板、圓形水溝模板、浮置板中心水溝模板、槽型軌調軌支架、走行軌支墩、螺桿調節器等產品。）
