三維電子羅盤 傾角儀 型號：DP-M505B

三維電子羅盤 傾角儀產品介紹

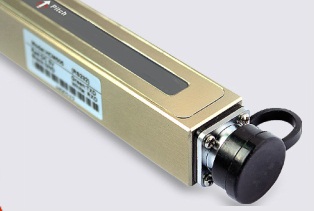

DP-M505B 是款三維羅盤儀,長條形體積,寬度僅有1.6CM。IP67防水,適合鉆井測量.它采用的硬鐵和軟鐵校準算法,使其橫滾角在360°的任何工具面都仍然能提供的航向信息.

三維電子羅盤 傾角儀主要性

●方位角精度: 0.3°～0.5°                      ●橫滾角測量范圍:±180°

●傾角分辨率: 0.1°                            ●傾角精度: 0.2°

●寬溫范圍:  -40℃～+85℃                    ●尺寸:  L113×W20×H20mm

●帶硬磁、軟磁及傾角補償                     ●標準RS232/RS485/TTL輸出接口

三維電子羅盤 傾角儀電氣參數

羅盤航向參數 佳航向精度 0.3° 傾斜<10°

1.0° 傾斜<180°

分辨率 0.1°

羅盤傾角參數 俯仰精度 0.1°<15°（測量范圍）

0.1°<30°（測量范圍）

0.1°<60°（測量范圍）

0.2°<90°（測量范圍）

俯仰傾斜范圍 ±85°

橫滾精度 0.1°<15°（測量范圍）

0.1°<30°（測量范圍）

0.1°<60°（測量范圍）

0.2°<180°（測量范圍）

橫滾傾斜范圍 ±180°

分辨率 0.1°

校準 硬鐵校準 有

軟鐵校準 有

磁場干擾校準方法 24點(三維校準)

物理性 尺寸 L113×W20×H20mm

重量 20克

RS-232/RS485/TTL接口連接器 5PIN航空插頭

接口性 啟動延遲 <50毫秒

大輸出速率 20Hz/s

通信速率 2400到19200baud

輸出格式 二制性能協議

電源 供電電壓 （默認）直流+5V

（定制）直流9～36V

電流(大) 20mA

理想模式 18mA

休眠模式             TBD

環境 操作范圍 -40℃～+85℃

儲存溫度 -40℃～+100℃

抗振性能 2500g

電磁兼容性 依照EN61000和GBT17626

平均無故障工作時間MTBF ≥40000小時/次

緣電阻 ≥100兆歐

抗沖擊 100g@11ms、三軸和同(半正弦波)

抗振動 10grms、10～1000Hz

重量 80g(不含電纜線)
