儀器用途

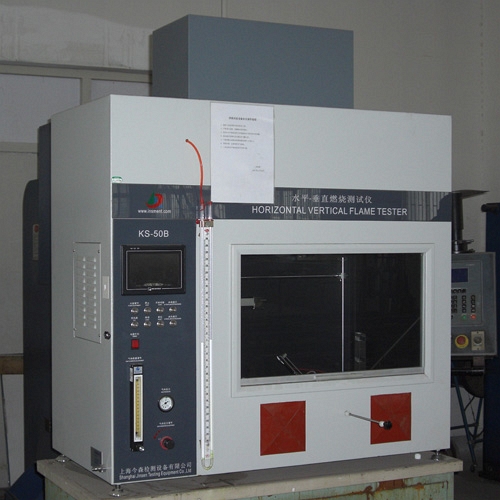

水平垂直燃燒試驗儀500W測試設備是模擬電工電子產品周圍發生著火早期情況，水平垂直燃燒試驗儀500W測試設備用于模擬技術評定著火危險性，產品的周圍著火時確保不致引起燃燒蔓延。水平垂直燃燒試驗儀500W測試設備適用于電工電子產品、家用電器部件、零件和元件，如：家用電器的緣外殼、開關面板、印刷電路板以及緣材料等。此型號UL94水平垂直燃燒試驗箱可作為塑料、橡膠材料可燃性試驗的專業檢測儀器。如：易燃性能、燃燒速率、火焰蔓延、燃燒強度及產品的阻燃性能等級均可測試。自動化程度高，測試數據準確，是佩億公司為高要求客戶量身定制的高智能試驗設備。

符合標準

1、水平燃燒測試：UL94HB(ASTM)D653,IEC60695-11-10，IEC6070、ISO1210

2、垂直燃燒測試：UL 94 V-0, V-1、或V-2 (ASTM D 3801, IEC 60695-11-10, IEC 60707, ISO 1210)

3、500w (125mm) 垂直燃燒測試：5VA 或5VB (ASTM D 5048, IEC 60695-11-20, IEC 60707, ISO 9772) 500 W(125mm)

4、薄材料垂直燃燒測試：VTM-0, VTM-1, 或VTM-2 (ASTM D 4804, ISO 9773)

5、水平發泡材料燃燒試驗：HF- 1, HF-2 、HBF (ASTM D 4986, ISO 9772)。

6、燃燒器：ASTM D 5025 ，ASTM D 5207，ISO10093，ISO103351

7.電纜和光纜在火焰條件下的燃燒試驗：GB/T18380

箱體及夾具特點

1、尺寸：寬 1200mm × 深 600mm × 高 1400mm ，排氣孔Φ 100mm；

2、區容積：      大于0.75m 3 背景黑色（確保試驗有充足空氣供應）

3、烤漆處理：內部黑色烤漆（按標準要求設計）耐腐蝕

4、備由試驗部分和控制部分組成，采用一體化設計，方便現場安裝調試及試驗

5、大型鋼化玻璃試驗觀察窗，美觀大方，便于觀察測試試樣燃燒狀態

6、工業外觀設計，試驗操作采用人性化工學設計，便于觸及試樣，燃燒器拉桿設計，易于操作。

7、所有夾具：由304不銹鋼制作，美觀耐腐蝕，夾具為水平燃燒及垂直燃燒一體化設計；作方便；省空間

8、304不銹鋼火焰高度標尺

9、不銹鋼尺1mm精度

噴燈及燃氣控制

1、燃燒器角度：0~45°可調

2、本生燈：形狀圓形燈口和不銹鋼魚尾狀燈口 ( 可更換 )；筒長：100mm±10mm，3、內徑9.5mm±0.3mm完全符合IEC60695-11-4噴燈要求

4、噴燈：自身可進行流量調節，噴燈自身可調節空氣進氣量；滿足ASTM D 5025-99要求，標準功率：垂直噴燈為500W，水平噴燈為225W，噴火口直徑：0.90±0.03mm，噴口燈長度：1.60±0.05mm，噴口距空氣進口高度為102mm；噴燈角度：水平為90度，垂直為20度（縱向軸線保持在垂直平面上且與垂直方向產生20°的夾角），45度均可調節，自然進氣，內焰19~40mm，外焰20~125mm，可調整

5、流量計及針閥，控制燃氣氣體流量

6、U形背壓力管（差壓計）均采用美國MATHESON與DWYER公司原裝

微電腦控制系統

1、采用的PLC控制，做到智能化控制方式

2、真彩色液晶顯示（標配7寸威綸16：9觸摸屏），可做到客戶的人性化操作界面的升級

3、點火方式：脈沖高壓電子自動點火

4、20mm火焰從100度升到700度時間為：44±2S；125mm火焰從100度升到700度時間為：54±2S火焰溫度校準工作全在觸屏上操作完成

5、無需手持秒表或手稿計時，試驗時間系統自動記錄，并生成試驗報告

6、試驗時間與加火時間觸摸屏上可設定。滿足多種標準試驗要求

7、線性燃燒速率（V）PLC自動計算，觸摸屏顯示并保存

8.、測試等級值（V-0 、 V-1 、 V-2 、 HB 、 5V 、 HF-1 、 HF-2 、 HBF）與規定值在液晶顯示屏上可查看

9、水平與垂直燃燒測試程序可在觸摸屏上進行切換
