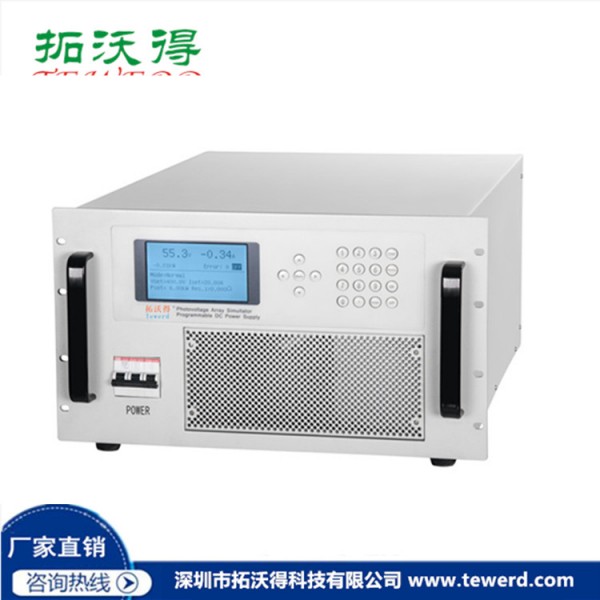

TPV1000光伏模擬器

產品概述 Product overview

TPV1000系列太陽能電池整列模擬器(又名太陽能電池I-V模擬器）是采用全橋移相軟開關技術,ARM、DSP雙CPU控制、16bit高速ADC快速準確測量,高速DSP進行PID運算,直接輸出PWM，通過填充因子（Fill Factor）可模擬多種太陽能電池的輸出特性,可模擬不同光照和溫度下I-V曲線，模塊化設計，電源輸出的、低紋波、電壓電流動態響應速度快，且效率高達93%,符EN50530/Sandia/CGC-GF004標準；產品主要光伏逆變器研發及測試,微網系統集成.

產品特點 Product features

◇功率容量可:600W--1500kW ；

◇可模擬太陽能電池板輸出特性；

◇可模擬不同光照和溫度下I-V曲線；

◇通過填充因子（Fill Factor）可模擬多種太陽能電池的輸出特性；

◇可模擬太陽能電池板被遮罩時的I-V曲線；

◇可測試靜態和動態下的MPPT情況，MPPT工作點實時顯示于上位機軟件上；

◇具有恒功率模式,具有恒內阻模式，對內阻進行設定；

◇具有強大的圖形化上位機軟件；

◇穩壓精度高、紋波電壓低；

◇采用16bit高速ADC,快速準確測量；

◇采用ARM、DSP雙CPU控制；

◇應用全橋移相軟開關技術；

◇動態穩定性用Matlab仿真優化；

◇采用高速DSP進行PID運算,直接輸出PWM；

◇變壓器采用非晶鐵芯，具有高飽和磁感應強度、高導磁率、高電感量、低損耗、體積小、重量輕、抗電磁干擾能力強、頻率特性優良、溫度穩定性高的特性；

◇快速存儲9組數據（電壓，電流，功率）；

◇具有過壓、過流、過溫、短路保護功能；

◇電壓、電流、時間設定，數字式按鍵輸入，準確度高；

◇具有RS232C通訊接口（RS485,GPIB為可選）；

◇產品通過CE認證；

◇符合EN50530/Sandia/CGC-GF004標準.
