D941H 圣萊爾電動蝶閥

溫州圣萊爾自動化閥門制造有限公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號：

更新時間：2024-07-24

瀏覽次數：1671

公司地址：溫州沙城工業區南新河26號

18257731892 楊先生(先生) 經理

點擊查看聯系電話在線詢價

產品簡介

硬密封電動蝶閥金屬密封三偏心蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶

公司簡介

閥門廠位于地處風景秀麗、氣候宜人的東海之濱溫州市龍灣區永中鎮，臨近溫州和溫州火車站，交通十分便利。

溫州市龍灣永中精華閥門廠,是一家集設計開發、生產制造與銷售服務于一體的專業化全襯氟閥門制造企業。公司擁有的加工設備和精良的檢測儀器以及成熟的襯氟技術，專業從事各種襯氟閥門的設計與制造。襯氟氟塑襯里閥門是本公司特色系列產品之一。產品涵蓋聚全氟乙丙烯襯里截止閥、球閥、隔膜閥、蝶閥、止回閥、管夾閥等40多個系列.產品覆蓋全國各地.廣泛用于化工、石油、冶煉、造紙、醫藥、水電等行業。

展開

產品說明

硬密封電動蝶閥金屬密封三偏心蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比zui高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。

■金屬密封可適用于帶稍許顆粒、漿液的介質中
■適用溫度可達425℃,zui高壓力6.4MPa
■密封時幾乎無摩擦，保證扭矩更小，密封性更好
■法蘭對夾孔連接適用多種標
金屬硬密封電動蝶閥結構及性能簡介
三偏心硬密封蝶閥系列產品，長壽命、節能型蝶閥。產品符合標準JB/T8527－97金屬密封蝶閥，GB／T13927－92通用閥門壓力試驗標準及閥門其它相關標準的規定。本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。

金屬硬密封電動蝶閥主要性能特點是：
1．結構獨特、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

金屬硬密封電動蝶閥用途
本蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截斷流體裝置。 ①閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。 ②本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

③均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。硬密封電動蝶閥金屬密封三偏心蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比zui高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。
■金屬密封可適用于帶稍許顆粒、漿液的介質中
■適用溫度可達425℃,zui高壓力6.4MPa
■密封時幾乎無摩擦，保證扭矩更小，密封性更好
■法蘭對夾孔連接適用多種標

硬密封電動蝶閥主要零部件材質

序號 NO	零件名稱 Accessory name	材質 Material
序號 NO	零件名稱 Accessory name	C	P	R
1	內六角螺絲 Mild Sleel Hex Socket Screw	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	閥蓋 Cover	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片 Gasket	不銹鋼+柔性石墨 Stainless Steel+Graphite
4	閥座 Seat	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	墊片 Gasket	不銹鋼+柔性石墨 Stainless Steel+Graphite
6	蝶板 Butterfly Plate	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	圓柱削 Straight Pin	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	下蓋 Bottom Cover	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	墊片 Gasket	不銹鋼+柔性石墨 Stainless Steel+Graphite
10	襯套 Bushing	PTFE+不銹鋼 PTFE+Stainless Steel
11	閥體 Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
12	閥桿 Stem	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	支架 Yoke	WCB
14	鍵 Key	45
15	襯套 Bushing	PTFE+不銹鋼 PTFE+Stainless Steel
16	填料 Packing	柔性石墨 Graphite
17	壓蓋 Gland	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
18	位置指示器 Location lndicator	塑料 Plactic

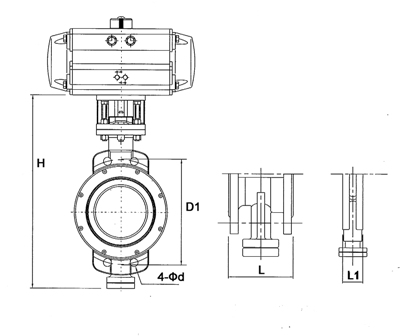

硬密封電動蝶閥尺寸圖

通徑	尺寸
	L	L1	H	1.6Mpa		2.5Mpa
	L	L1	H	D1	4-¢d	D1	4-¢d
50	43	108	245	125	4-18	125	4-18
65	46	112	250	145	4-18	145	4-18
80	46	114	350	160	4-18	160	4-18
100	52	127	380	180	4-18	190	4-22
125	56	140	410	210	4-18	220	4-26
150	56	140	490	240	4-22	250	4-26
200	60	152	560	295	4-22	310	4-26
250	68	165	621	355	4-26	370	4-30
300	78	178	680	410	4-26	430	4-30
350	78	190	757	470	4-26	490	4-33
400	102	216	825	525	4-30	550	4-36
450	114	222	925	585	4-30	600	4-36
500	127	229	1010	650	4-33	660	4-36
600	154	267	1180	770	4-36	770	4-39

公稱通徑DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dd343H
公稱通徑DN		結構長度L		H	Dd943H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H3	A3	B3	D	D1	z- d	D	D1	z- d
50	2	108	150	112	530	250	255	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	705	300	315	165	225	8-18	285	240	8-22	47
200	8	152	230	200	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2640	785	863.	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2886	8410	890	1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	3156	810	890	1830	1760	40-369	1915	1820	40-48	4700
1800	72	670	870	1230	3421	830	930	2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3685	850	940	2265	2180	48-42	2325	2230	48-48	8700

公稱通徑DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dd343H
公稱通徑DN		結構長度L		H	Dd943H			PN1.6MPa			PN2.5MPa
mm	inch	短	長	H	H3	A3	B3	D	D1	z- d	D	D1	z- d
50	2	108	150	112	530	250	255	165	125	4-18	165	125	4-18	19
65	5/2	112	170	115	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	120	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	138	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	164	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	200	775	300	315	340	295	12-22	360	310	12-26	64
250	10	165	250	243	945	300	315	405	355	12-26	425	370	12-30	99
300	12	178	270	250	1070	300	315	460	410	12-26	485	430	16-30	130
350	14	190	290	280	1140	300	315	520	470	16-26	555	490	16-33	188
400	16	216	310	305	1210	300	315	580	525	16-30	620	550	16-36	270
450	18	222	330	350	1335	575	714	640	585	20-30	670	600	20-36	350
500	20	229	350	380	1415	575	714	715	650	20-33	730	660	20-36	375
600	24	267	390	445	1605	656	810	840	770	20-36	845	770	20-39	560
700	28	292	430	480	1844	656	810	910	840	24-36	960	875	24-42	610
800	32	318	470	530	2040	656	810	1025	950	24-39	1085	990	24-48	880
900	36	330	510	580	2255	785	863	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	650	2380	785	863	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	760	2640	785	863.	1485	1390	32-48	1530	1420	32-56	2150
1400	56	530	710	850	2886	810	890	1685	1590	36-48	1755	1640	36-60	3200
1600	64	600	790	1030	3156	810	890	1930	1820	40-55	1975	1860	40-60	5000
1800	72	670	870	1230	3421	830	930	2130	2020	44-55	2195	2070	44-68	6900
2000	80	760	950	1350	3685	940	2345	2230	48-60	2425	2300	48-68	9100

公稱通經DN（mm）	50～2000
公稱藥理PN（MPa）	0.6	1.0	1.6	2.5
密封試驗（MPa）	0.66	1.1	1.76	2.75
強度試驗（MPa）	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動
