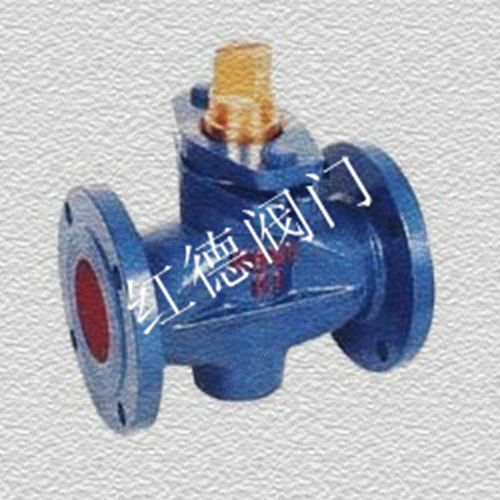

X43H 二通鑄鋼旋塞閥

永嘉紅德閥門有限公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號：X43H

更新時間：2022-06-10

瀏覽次數：856

公司地址：永嘉縣江北街道堡一工業區

13736973307 葉先生(先生)

點擊查看聯系電話 在線詢價

產品簡介

X43H二通鑄鋼旋塞閥是柱塞形的旋轉閥,啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉,起到切斷和接通介質以及分流介質的作用,通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。

公司簡介

永嘉紅德閥門有限公司位于溫州甌北鎮。是國內供應各類閥門的專業企業。擁有進的設備、檢測中心等專用設備，為了生產出品質卓越的產品不斷引國外進技術，新工藝、新材料。紅德閥門主要產品有調節閥、蝶閥、閘閥、截止閥、球閥、減壓閥、水力控制閥等系列產品，閥門壓力:1.0-32.0Mpa規格:DN15-DN1200。閥門材質有：鑄鐵、鋁合金、不銹鋼、鑄鋼、碳鋼、A105、304、304L、316、316L等。驅動方式可采用手動、電動、氣動、齒輪傳動等裝置。連接方式：法蘭、焊接、絲口、對夾。標準：GB、HB 、JB國標、API美標、JIS日標、DIN德標。廣泛應用于食品、石油、制藥、化工、冶金、電力、造紙、建材、建筑、熱力、給排水、水處理等行業。紅德閥門按照ISO9001質量體系標準執行，始終堅持以質量求生存，以持續創新求發展，以高效的服務為宗旨，以實事求是的精神，竭誠為用戶提供優質的閥門產品和加完善的售后服務。

展開

產品說明

X43H二通鑄鋼旋塞閥結構特點

1、旋塞閥閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。

2、旋塞閥雙道溝槽密封環即可以使PTFE襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。

3、旋塞閥塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面間的密封比壓，使塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封。

4、旋塞閥整個密封過程可近似認為與管道內壓力無關。

5、旋塞閥PTFE襯套內，根據使用溫度和工作介質采用不同材料的填充物，潤滑好，壽命長。

型號	X43W型二通不銹鋼旋塞閥適用介質	試驗壓力PS(MPa)		工作溫度(℃)	公稱壓力 PN(MPa)
型號	X43W型二通不銹鋼旋塞閥適用介質	殼體	密封	工作溫度(℃)	公稱壓力 PN(MPa)
X43H-1.0C	硝酸類 醋酸類	1.5	1.1	≤250	1.0

X43H二通鑄鋼旋塞閥規格尺寸：

公稱通徑 DN（mm）	管螺紋 G	尺寸
公稱通徑 DN（mm）	管螺紋 G	L	□S	□S1	h2	H
15	1/2	85	30	12	26	99
20	3/4	90	36	16	34	124
25	1	110	46	18	38	133
32	11/4	130	55	18	45	152
40	11/2	150	60	26	55	212
50	2	170	75	28	74	260
65	21/2	220	90	32	82	295
80	3	250	105	36	125	327
100	4	300	140	46	135	425

X43H二通鑄鋼旋塞閥【紅德閥門】訂貨須知：

1、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。

2、客戶需對產品有特殊要求的，須在訂貨合同中提供：公稱直徑、連接形式、結構長度、介質溫度、壓力范圍、試驗、檢驗標準及其他要求說明。

3、本廠可根據客戶特定要求配置各類驅動裝置。

4、若客戶提供的閥門型號與本廠型號不一致時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同，本廠即備料生產。

感謝您登錄并關注【紅德閥門】網站，如果您對我們的產品、服務有任何建議或者疑問，聯系我們，我們一定會盡心盡力為您提供優質的服務。后紅德閥門祝各位老板生意興隆、萬事大發?。。?
