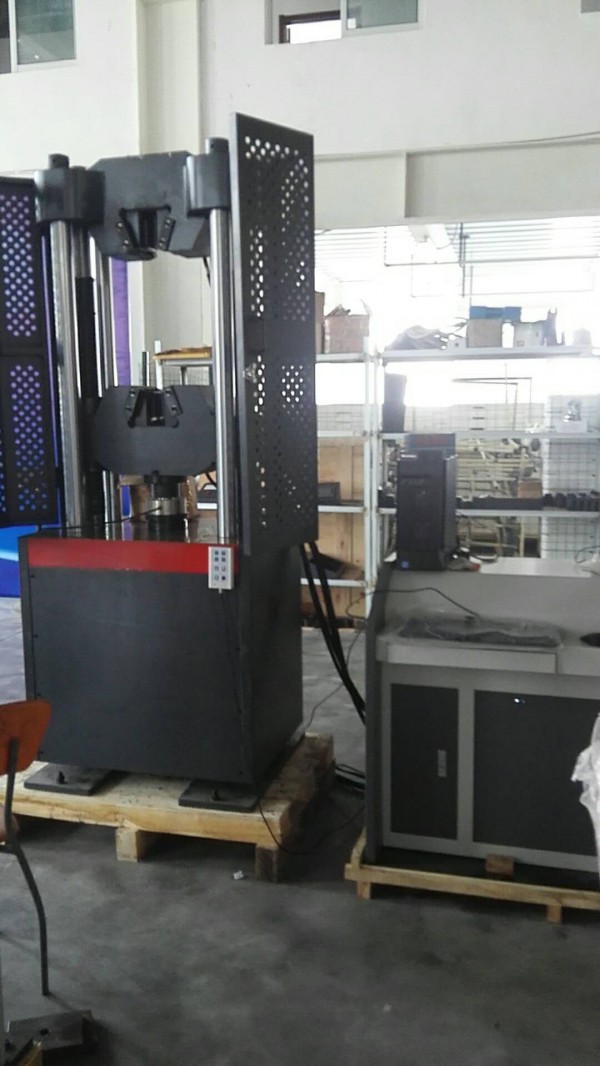

微機控制電液伺服式鋼絞線試驗機 主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。

奧納思克（上海）儀器設備有限公司總部設在上海市崇明區是一家專注研發制造力學性能試驗設備及測試技術的高精端科技型公司，公司匯集了以多名試驗機專家和高級工程師為主的研發隊伍，是高  端化、智能化、自動化試驗機產品研制基地 公司主要提供電液伺服動靜疲勞試驗、電液伺服液萬 能試驗機、微機控制電子萬 能試驗機、電液伺服壓力試驗機、鋼絞線松弛試驗機、靜載錨固試驗機、鋼結構高強螺栓檢測設備、全自動擺錘沖擊試驗機、巖石直剪儀等產品。

GAW-1000D 微機控制電液伺服式鋼絞線試驗機

技  術  方  案  書

微機控制電液伺服式鋼絞線試驗機一、簡介

主機為四立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合GB/T5224-1995《預應力混凝土鋼絞線》要求。

傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

微機控制電液伺服式鋼絞線試驗機三、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

四、 控制系統

l 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

l 支持試驗參數自定義；

l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

l 程序自帶強大試驗分析功能；

l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

 微機控制電液伺服式鋼絞線試驗機主要性能技術指標
