FTP9000系列寬范圍大功率可編程直流電源

電壓：0～2250V
電流：0～6120A
功率：5～180kW

FTP9000系列寬范圍大功率可編程直流電源電壓范圍從80V～2250V，單機電流可達6120A，單機最大功率為180kW。

FTP9000系列具有高功率密度、高功率因數、高效率、寬范圍輸出的特征。寬電流范圍輸出及自動恒功率的加持，可大大增加應用覆蓋范圍。人性化的圖文窗口界面，支持多種語言，給使用者帶來直觀的操作體驗。

FTP9000系列具備LAN/RS485/CAN/GPIB/USB(串口)接口，既支持SCPI協議也支持標準ModBus-RTU協議，再配合內置隔離數/?？刂平涌?，為系統集成應用帶來極大的應用多樣性及便利性。

 FTP9000系列寬范圍大功率可編程直流電源

特點

單機范圍：

電壓：0～2250V

電流：0～6120A

功率：5～180kW

l主從并機可達10臺，擴展功率可達1800kW；

l電壓、電流采樣率500kHz，分辨率16Bits；

l恒壓、恒流及自動恒功率模式；

l整機效率高于93%；

lPFC控制功能，功率因數0.99；

l高功率密度，3U/15kW；

l線損自動補償；

l電壓、電流優先功能；

l電壓、電流斜率可設置；

l電壓輸出緩升、緩降功能；

l序列功能可達100步，序列文件支持鏈接；

l高壓隔離的，數字/模擬復合信號監測控制端口（選配）；

l通信接口標配LAN、USB(串口)，選配RS485、CAN或GPIB；

l通訊協議支持SCPI與ModBus；

l提供通訊編程手冊、SDK開發包以及演示上位機軟件；

lTFT彩色液晶顯示屏，中英文菜單界面；

l過壓、過流、過功率、過溫、欠壓、反接等全方位保護功能。

 FTP9000系列寬范圍大功率可編程直流電源

應用領域

l電力電子實驗室的多規格靈活應用

l燃料電池、動力電池、鉛蓄電池、超級電容測試

l載、機載、艦載電子設備的供電環境仿真

l直流充電機、充電樁設計和測試系統集成

l服務器電源、UPS、逆變器設計和測試

l太陽能、風能、儲能領域設計和測試

l無人機、激光、傳感器領域供電和設計測試

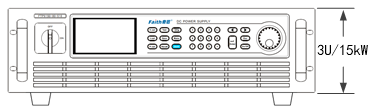

3U/15kW高功率密度

FTP9000系列提供了3U/15kW的高功率密度，具有輸出精準、響應快速以及低紋波噪聲等特性。寬范圍的電壓80V～2250V，電流510A～20A的組合，適合從設計到產品生產流程的每一個測試驗證環節。

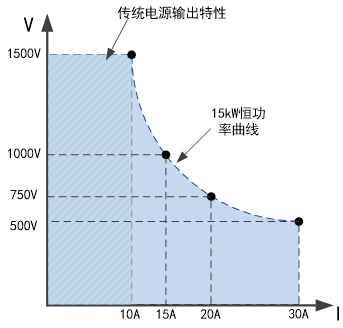

自動恒功率、寬范圍輸出

FTP9000系列電源擁有超過3倍寬范圍輸出量程，一臺電源可覆蓋更多應用，為用戶節省成本。

FTP9000系列恒功率范圍下提供更寬廣操作

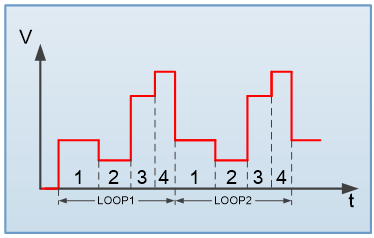

序列功能
FTP9000為用戶提供可針對供電中斷、瞬間跌落，以及模擬其他電壓、電流變化的序列編輯功能。FTP9000提供了10個序列文件，每個文件100步，支持循環、鏈接可方便實現復雜波形輸出。

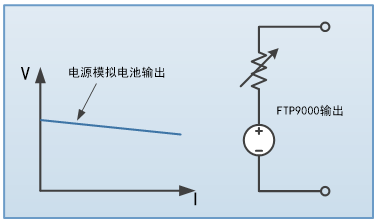

電池內阻模擬功能
FTP9000系列電源具備電池內阻模擬輸出功能，當電源輸出電流增大時輸出電壓可根據用戶預先設定內阻值進行調節。

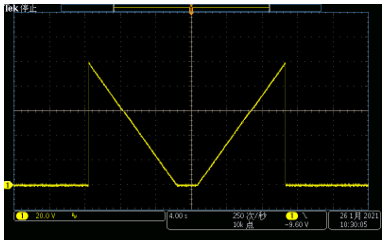

電壓緩升、緩降功能
FTP9000系列電源專為用戶設計了輸出電壓緩升、緩降功能。簡單易用，可實現電壓斜率范圍為：0.6mV/s～6kV/s。



CV、CC優先
當電源輸出接入感性或容性負載時會造成輸出電流或電壓一定程度的過沖，輕則觸發被測設備保護，嚴重的將直接導致被測設備損壞。FTP9000系列具備CV、CC輸出優先功能從而有效抑制輸出過沖及帶來的影響。



CV優先（高速建立電壓，電流超調）            CC優先（高速建立電流，電壓超調）

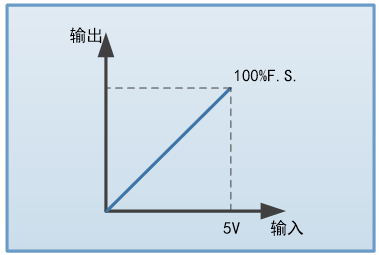

模擬編程功能

通過外部0～5V直流電壓信號控制電源的輸出額定電壓、額定電流、額定功率。模擬編程功能控制速率為每秒1000點。

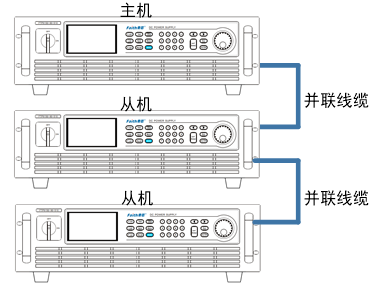

主從并機功能

FTP9000系列電源提供了主從并機方式，支持10臺同型號的電源進行并機操作，以便用戶實現更大功率擴展。并機操作時，從機自動復制主機的設定參數，實現自動均流。

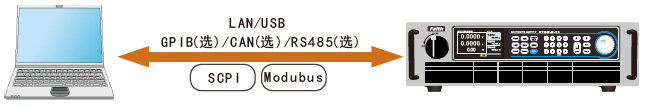

多接口與多協議

FTP9000系列配備多種通訊接口，同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。



電腦圖形化操作軟件

FTP9000系列提供了一款具有虛擬儀器功能的上位機軟件，可以實時讀取測試數據、生成圖像、導出報表、打印報告等，方便客戶使用。



訂購信息（更多型號不一一列出）

電壓	型號	電流	功率	電壓	型號	電流	功率
80V	FTP9050-80-170	170A	5kW	200V	FTP9050-200-70	70A	5kW
	FTP9100-80-340	340A	10kW		FTP9100-200-140	140A	10kW
	FTP9150-80-510	510A	15kW		FTP9150-200-210	210A	15kW
	FTP9300-80-1020	1020A	30kW		FTP9300-200-420	420A	30kW
	FTP9450-80-1530	1530A	45kW		FTP9450-200-630	630A	45kW
	FTP9600-80-2040	2040A	60kW		FTP9600-200-840	840A	60kW
	FTP9750-80-2550	2550A	75kW		FTP9750-200-1050	1050A	75kW
	FTP9900-80-3060	3060A	90kW		FTP9900-200-1260	1260A	90kW
電壓	型號	電流	功率	電壓	型號	電流	功率
400V	FTP9050-400-40	40A	5kW	500V	FTP9050-500-30	30A	5kW
	FTP9100-400-80	80A	10kW		FTP9100-500-60	60A	10kW
	FTP9150-400-120	120A	15kW		FTP9150-500-90	90A	15kW
	FTP9300-400-240	240A	30kW		FTP9300-500-180	180A	30kW
	FTP9450-400-360	360A	45kW		FTP9450-500-270	270A	45kW
	FTP9600-400-480	480A	60kW		FTP9600-500-360	360A	60kW
	FTP9750-400-600	720A	75kW		FTP9750-500-450	450A	75kW
	FTP9900-400-720	720A	90kW		FTP9900-500-540	540A	90kW
電壓	型號	電流	功率	電壓	型號	電流	功率
800V	FTP9050-800-25	25A	5kW	1000V	FTP9100-1000-30	30A	10kW
	FTP9100-800-50	50A	10kW		FTP9150-1000-40	40A	15kW
	FTP9150-800-75	75A	15kW		FTP9200-1000-60	60A	20kW
	FTP9300-800-150	150A	30kW		FTP9300-1000-80	80A	30kW
	FTP9450-800-225	225A	45kW		FTP9600-1000-160	160A	60kW
	FTP9600-800-300	300A	60kW		--	--	--
	FTP9750-800-375	375A	75kW		--	--	--
	FTP9900-800-450	450A	90kW		--	--	--
電壓	型號	電流	功率	電壓	型號	電流	功率
1200V	FTP9150-1200-40	40A	15kW	1500V	FTP9100-1500-25	25A	10kW
	FTP9300-1200-80	80A	30kW		FTP9150-1500-30	30A	15kW
	FTP9450-1200-120	120A	45kW		FTP9200-1500-50	50A	20kW
	FTP9600-1200-160	160A	60kW		FTP9300-1500-60	60A	30kW
	FTP9750-1200-200	200A	75kW		FTP9450-1500-90	90A	45kW
	FTP9900-1200-240	240A	90kW		FTP9600-1500-120	120A	60kW
	--	--	--		FTP9750-1500-150	150A	75kW
	--	--	--		FTP9900-1500-180	180A	90kW
電壓	型號	電流	功率	--	--	--	--
2250V	FTP9150-2250-25	25A	15kW	--	--	--	--
	FTP9300-2250-50	50A	30kW	--	--	--	--
	FTP9450-2250-75	75A	45kW	--	--	--	--
	FTP9600-2250-100	100A	60kW	--	--	--	--
	FTP9750-2250-125	150A	90kW	--	--	--	--
	FTP9900-2250-150	150A	90kW	--	--	--	--



選購信息

名稱	型號或規格	說明
電腦圖形化操作軟件	FTP9000   FaithPower	FTP9000用上位機軟件
GPIB接口	后綴G
CAN、485接口	后綴R
復合信號端口	后綴F

大電流測試電纜選配表

線材規格	DC2-2P15M	DC16-2P20M	DC25-2P25M	DC50-2P20M	DC50-2P40M	DC120-2P20M	DC150-2P20M
最大使用電壓	750V
最大使用電流	10A	60A	100A	200A	200A	300A	400A
端子	M8/鱷魚夾	M8/M8	M8/M8	M8/M8	M8/M8	M8/M8	M10/M10
截面積	4.0mm2	16mm2	25mm2	50mm2	50mm2	120mm2	150mm2
長度	約1.5m	約2m	約2m	約2m	約4m	約2m	約2m
外形

規格參數（更多型號不一一列出）

電氣規格表-1

型號	FTP9050-80-170		FTP9050-200-70	FTP9050-400-40	FTP9050-500-30	FTP9050-800-25
電壓	0～80V		0～200V	0～400V	0～500V	0～800V
電流	0～170A		0～70A	0～40A	0～30A	0～25A
功率	0～5kW
型號	FTP9100-80-340		FTP9100-200-140	FTP9100-400-80	FTP9100-500-60	FTP9100-800-50
電壓	0～80V		0～200V	0～400V	0～500V	0～800V
電流	0～340A		0～140A	0～80A	0～60A	0～50A
功率	0～10kW
型號	FTP9150-80-510		FTP9150-200-210	FTP9150-400-120	FTP9150-500-90	FTP9150-800-75
電壓	0～80V		0～200V	0～400V	0～500V	0～800V
電流	0～510A		0～210A	0～120A	0～90A	0～75A
功率	0～15kW
型號	FTP9300-80-1020		FTP9300-200-420	FTP9300-400-240	FTP9300-500-180	FTP9300-800-150
電壓	0～80V		0～200V	0～400V	0～500V	0～800V
電流	0～1020A		0～420A	0～240A	0～180A	0～150A
功率	0～30kW
型號	FTP9600-80-2040		FTP9600-200-840	FTP9600-400-480	FTP9600-500-360	FTP9600-800-300
電壓	0～80V		0～200V	0～400V	0～500V	0～800V
電流	0～2040   A		0～840A	0～480A	0～360A	0～300A
功率	0～60kW
型號	FTP9900-80-3060		FTP9900-200-1260	FTP9900-400-720	FTP9900-500-540	FTP9900-800-450
電壓	0～80V		0～200V	0～400V	0～500V	0～800V
電流	0～3060   A		0～1260A	0～720A	0～540A	0～450A
功率	0～90kW
型號	～		FTP91200-200-1680	FTP91200-400-960	FTP91200-500-720	FTP91200-800-600
電壓	～		0～200V	0～400V	0～500V	0～800V
電流	～		0～1680A	0～960A	0～720A	0～600A
功率	0～120kW
電壓編程①
分辨率	16bits
精度	0.05%+0.1%F.S.
電流編程①
分辨率	16bits
精度	0.1%+0.2%   F.S.
功率編程①
精度	1%F.S.
外部模擬編程①
控制電壓	0～5V對應0～100%F.S.
電壓精度	0.5%F.S.
電流精度	0.5%F.S.
線性調整率②
電壓	0.02%F.S.
電流	0.05%F.S.
功率	0.05%F.S.
負載調整率③
電壓	0.05%F.S.
電流	0.15%F.S.
功率	0.75%F.S.
電壓測量①
分辨率	16bits
精度	0.05%+0.1%F.S.
電流測量①
分辨率	16Bits
精度	0.1%+0.2%   F.S.
功率測量①
精度	1%F.S.
輸出噪聲&紋波④
電壓紋波（p-p）	5kW	160mV	300mV	550mV	450mV	800mV
	10kW	320mV	300mV	550mV	450mV	800mV
	15kW	320mV	300mV	550mV	450mV	800mV
電壓紋波	5kW	16mV	40mV	65mV	70mV	200mV
	10kW	25mV	40mV	65mV	70mV	200mV
	15kW	25mV	40mV	65mV	70mV	200mV
尺寸（WxHxD）	5kW～15kW：482.6mm   x 132.5mm x 702.0mm，含輸出防護罩
	20kW～30kW：482.6mm x 266mm x 738.0mm，含防護罩，不帶腳輪
重量	5kW≈17kg，10kW≈24kg，15kW≈30kg，30kW≈65kg

電氣規格表-2

型號	FTP9100-1000-30		-	FTP9100-1500-25	-
電壓	0～1000V		-	0～1500V	-
電流	0～30A		-	0～25A	-
功率	0～10kW
型號	FTP9150-1000-40		FTP9150-1200-40	FTP9150-1500-30	FTP9150-2250-25
電壓	0～1000V		0～1200V	0～1500V	0～2250V
電流	0～40A		0～40A	0～30A	0～25A
功率	0～15kW
型號	FTP9200-1000-60		-	FTP9200-1500-50	-
電壓	0～1000V		-	0～1500V	-
電流	0～60A		-	0～50A	-
功率	0～20kW
型號	FTP9300-1000-80		FTP9300-1200-80	FTP9300-1500-60	FTP9300-2250-50
電壓	0～1000V		0～1200V	0～1500V	0～2250V
電流	0～80A		0～80A	0～60A	0～50A
功率	0～30kW
型號	FTP9400-1000-120		-	FTP9400-1500-100	-
電壓	0～1000V		-	0～1500V	-
電流	0～120A		-	0～100A	-
功率	0～40kW
型號	FTP9600-1000-180		FTP9600-1200-160	FTP9600-1500-120	FTP9600-2250-100
電壓	0～1000V		0～1200V	0～1500V	0～2250V
電流	0～180A		0～160A	0～120A	0～100A
功率	0～60kW
型號	FTP9800-1000-240		FTP9900-1200-240	FTP9900-1500-180	FTP9900-2250-150
電壓	0～1000V		0～1200V	0～1500V	0～2250V
電流	0～240A		0～240A	0～180A	0～150A
功率	0～80kW		0～90kW
型號	FTP91000-1000-300		FTP91200-1200-320	FTP91200-1500-240	FTP91200-2250-200
電壓	0～1000V		0～1200V	0～1500V	0～2250V
電流	0～300A		0～320A	0～240A	0～200A
功率	0～100kW		0～120kW
電壓編程①
分辨率	16bits
精度	0.05%+0.1%F.S.
電流編程①
分辨率	16bits
精度	0.1%+0.2%   F.S.
功率編程①
精度	1%F.S.
外部模擬編程①
控制電壓	0～10V對應0～100%F.S.
電壓精度	0.5%F.S.
電流精度	0.5%F.S.
線性調整率②
電壓	0.02%F.S.
電流	0.05%F.S.
功率	0.05%F.S.
負載調整率③
電壓	0.05%F.S.
電流	0.15%F.S.
功率	0.75%F.S.
電壓測量①
分辨率	16bits
精度	0.05%+0.05%F.S.
電流測量①
分辨率	16Bits
精度	0.1%+0.2%   F.S.
功率測量①
精度	1%F.S.
輸出噪聲&紋波④
電壓紋波（p-p）	10kW	1600mV		-	-
	15kW	2000mV	2000mV	2400mV	3600mV
電壓紋波	10kW	350mV		-	-
	15kW	350mV	350mV	400mV	400mV
尺寸（WxHxD）	5kW～15kW：482.6mm   x 132.5mm x 702.0mm，含輸出防護罩
	20kW～30kW：482.6mm x 266mm x 738.0mm，含防護罩，不帶腳輪
重量	5kW≈17kg，10kW≈24kg，15kW≈30kg，30kW≈65kg

一般規格表

電壓上升斜率
最大斜率	6000V/s
電壓下降時間
空載	＜2s
滿載	≤30ms
瞬態響應	10%～90%動態載，電壓恢復至額定值的0.75%精度范圍內所需時間小于2ms
并機	支持10臺同型號主、從并機擴容
保護	過壓、過流、過功率、過溫、欠壓等
通訊接口	LAN、USB串口（選配GPIB、CAN、RS485）
通訊協議	SCPI、MODBUS、CAN-Open協議
輸入特性
輸入電壓	340VAC～460VAC，頻率47Hz～63Hz
功率因數	0.99(典型值)
效率	＞93%(典型值)
使用環境
工作溫度	0℃～40℃
存儲溫度	-20℃～70℃
使用海拔	＜2000m
散熱方式	風冷，智能風控
