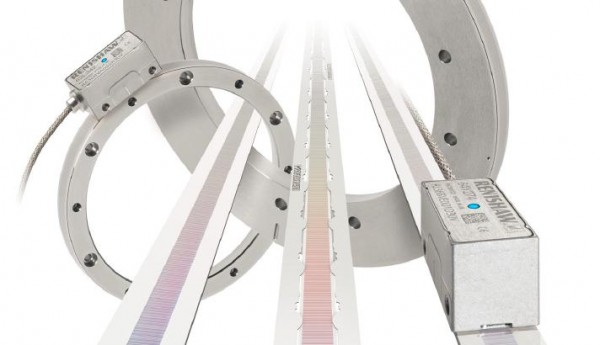

Renishaw雷尼紹signum光柵讀數頭
所有讀數頭和接口都有獲得的LED 安裝狀態指示燈監控，而無需示波器及其它復雜的安裝監控裝置，這樣也節省了時間和成本。
Renishaw雷尼紹signum光柵讀數頭
雷尼紹光柵測量系統應用于大多數工業領域，包括計量、運動系統、電子、半導體設備、醫療、掃描/ 印刷、科學儀器、空間測量、影像和機器?！盁o論何時何地，只要有運動控制，就需要光柵測量系統?！?- - 雷尼紹就能滿足這一需求。
Renishaw雷尼紹signum光柵讀數頭
RG4 40 μ m雷尼紹直線光柵
l 40 μ m 柵距
l 分辨率達0.1 μm
l 長度可靈活剪切的鋼帶光柵和玻璃光柵
RGX 平面光柵
l 易于安裝的40μm柵距的網格平面
l 分辨率達0.1 μ m
l 抗污跡的光學濾波系統
附件
l 細分卡/接口
l 光柵尺安裝器
l 安裝用附件和用戶訂制的光柵測量解決方案
（2）RG2 系列產品種類
（a）RGH22雷尼紹光柵尺
l 小巧堅固的外殼
l 工業標準的數字和模擬信號輸出
l 內置細分卡和安裝LED 指示燈
l 分辨率從5μm，1μm，0.5μm，0.1μm 到50nm
l 參考零位和雙限位開關傳感器
l 高柔性雙屏蔽12 芯電纜或帶狀電纜可選
l 三態低電平報警信號或全報警輸出
l 16.0mm×44.0mm×27.0mm (H×L×W)
l 也可提供5μm，1μm，0.5μm (RGH26)的與Mitsubishi
Melservo?-J2-Super 兼容的產品
(b)RGH24雷尼紹光柵尺
l 超小型堅固外殼
l 工業標準的數字和模擬信號輸出
l 內置細分卡和安裝LED 指示燈
l 分辨率從5μm，1μm，0.5μm，0.2μm，0.1μm 到50nm 不等
l 參考零位或單限位開關傳感器
l 高柔性雙屏蔽8 芯電纜
l 三態低電平報警信號輸出
l 14.8mm×36.0mm×13.5mm (H×L×W)
l 可提供JST 連接器型產品
(c)RGH25雷尼紹光柵尺
l 超小型堅固外殼
l 工業標準的數字和模擬信號輸出
l 外置細分卡配有安裝LED 指示燈
l 分辨率從5μm，1μm，0.5μm，0 . 1μm ，50nm，20nm
到10nm
l 參考零位或單限位開關傳感器
l 高柔性雙屏蔽8 芯電纜
l 三態低電平報警信號或全報警輸出
l 10.5mm×36.0mm×13.5mm (H×L×W)
（1）RG2 20 μ m 直線光柵 特點：
l 20 μ m柵距雷尼紹光柵尺
l 分辨率達10nm
l 光柵尺可按需剪切至任意長度
RESR 圓光柵
l 360°角度測量
l 角度分辨率達0.01″
l 系列可選直徑
(d)RGH25UHV 真空雷尼紹光柵尺
l 真空兼容讀數頭
l 工業標準的數字和模擬信號輸出
l 外置細分卡配有安裝LED 指示燈
l 分辨率從5μm，1μm ，0 . 5μm，0 . 1μm，50nm，20nm 到
10nm 不等
l 參考零位或單限位開關傳感器
l FPC 連接器或網狀電纜
l 三態低電平報警信號或全報警輸出
l 低耗電量
l 12.3mm×36.0mm×13.5mm (H×L×W)（FPC 型）
l 10.5mm×36.0mm×13.5mm (H×L×W)（電纜型）
機器和運動系統的有效運動控制需要的圓光柵或直線光柵。
RESR 圓光柵
雷尼紹光柵具有的靈活性、市場的性能和低購買價格，使其成為機器設計者的。多年來，我們一直幫助用戶安裝靈活的有錐度基面的圓光柵，從而獲得許多關于圓光柵應用的知識。借助于這種經驗，我們開發出了一種圓光柵產品，其不止是一些特色的羅列，而更是能從根本上詮釋用戶使用意圖的產品。RESR 圓光柵是基于雷尼紹的獨一 無二的RGR 圓光柵基礎開發出來的，它是在不銹鋼圓環的表面使用了雷尼紹靈活的直線光柵。而RESR 圓光柵的刻線是直接刻在圓環的外表面上的（柵距20μm 或40μm ），這樣就消除了R G R 潛在的在接合處信號丟失的危險，簡化了安裝過程并實現較高的速度。柵距20μm 的RESR 圓光柵使用雷尼紹的RGH20 讀數頭，而柵距40μm的RESR 光柵使用RGH34 或RGH40 讀數頭。順理成章地，所有讀數頭都具有雷尼紹的的光學濾波系統的設計，可在有污物、劃痕或油膩指紋情況下讀數。RESR 有多種直徑可選，所有內徑有共同特色，即比外徑小20mm，使它們具有超小的截面和大的內徑 — 易于安裝所有必需的管線。這種輕薄的設計賦予其非常低的轉動慣量，保證無論安裝在哪里，整個系統扭矩小，速度快。雖然橫截面小，卻不影響它的精度。事實上，與雷尼紹的獲得的錐度基面安裝配合使用，所有的安裝超差— 包括那些來自于原安裝面的誤差 —以及跳動或橢圓度都可通過簡單而牢固的調整獲得補償。為何要使用RESR？
l 系統精度為± 0.7″（光柵直徑為413mm）
l 角度分辨率為0.01″
l 多種直徑和刻線數，與一系列的
工業標準的控制器兼容（直徑從52 m m 到413 m m，刻線數從4,096 到64,800 ）
l 高速、非接觸的光學測量系統
l 零反向間隙
l 具有的錐度基面安裝方式使安裝簡單、誤差小
l 與高真空兼容
l 外型小巧，易于集成
l 低質量、低轉動慣量
l 有100，150 和200 m m 外徑的超低轉動慣量的圓光柵可選
（1）RGH20雷尼紹光柵尺 簡介
l 與20μm 柵距RESR 圓光柵兼容
l 光學濾波系統提供的抗污跡能力
l 小巧堅固的外殼
l 工業標準的數字和模擬信號輸出
l 內置細分卡和安裝LED 指示燈
l 分辨率從5 μm ，1 μm，0.5 μm ，0.1μm，50nm，20nm 到10nm
l 參考零位或單限位開關傳感器
l 高柔性雙屏蔽8 芯電纜
l 三態低電平報警信號或全報警輸出
l14.8mm（或10.5 mm ）×36.0mm×13.5mm (H×L×W)
l 可選高真空兼容型
(2)RESR 系列雷尼紹光柵尺
l 刻劃精度達± 0.5″
l 系統精度達± 0.7″
l 分辨率達± 0.01″
l 重復性達± 0.01″
l 直徑尺寸范圍從ф 52 mm 到ф 413 mm
l 刻線數從4,096 到64800
RG4 系列產品種類
RGH41雷尼紹光柵尺
l 與RGS40-S 鋼帶光柵兼容
l 小巧堅固的外殼
l 寬松的安裝調整間隙和公差
l 工業標準的數字和模擬信號輸出
l 內置細分卡和安裝LED 指示燈
l 分辨率從10μm，5μm ，2 μm 到1μm
l 參考零位和雙限位開關傳感器
l 高柔性雙屏蔽12 芯電纜
l 三態低電平報警信號或全報警輸出
l 16.0mm×44.0mm×27.0mm (H×L×W)
RGH34
l 與RGS40-S 鋼帶光柵和其它40μm 反射光柵兼容
l 與40μm 的RESR 圓光柵兼容
l 超小、緊湊的讀數頭
l 寬松的安裝調整間隙和公差
l 質量<2g <><2g>
l 工業標準的數字和模擬信號輸出
l 緊湊的PCB 接口提供一系列的插補輸出
l 分辨率從10μ m，5μ m，2μ m，1μ m，0. 4μ m 到 0.2μm
l FPC 帶狀電纜
l 參考零位和單限位開關傳感器
l 三態低電平報警信號或全報警輸出
l 9.5mmX15mmX15mm(HxLxW)
RGH40
l 與RGS40-S 鋼帶光柵兼容
l 與40μm 的RESR 圓光柵兼容
l 小巧、緊湊的讀數頭
l 寬松的安裝調整間隙和公差
l 內置細分卡和安裝LED 指示燈
l 工業標準的數字和模擬信號輸出
l 緊湊的PCB 接口提供一系列的插補輸出
l 分辨率從10μ m，5μ m，2μ m，1μ m，0. 4ìm 到0.2 μ m
l 參考零位和單限位開關傳感器
l 高柔性雙屏蔽12 芯電纜
l 三態低電平報警信號或全報警輸出
l 17mmX44mmX27mm(HxLxW)
