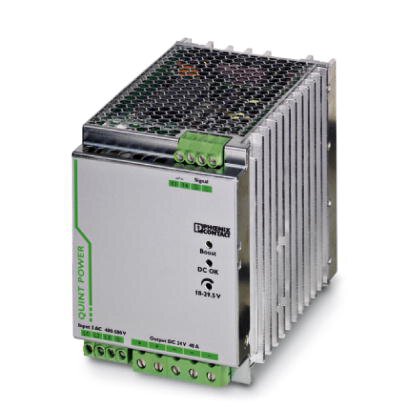

德國菲尼克斯2866802三相電源初級開關模式QUINT-PS/3AC/24DC/40 - 電源2866802初級開關電源 QUINT POWER， 螺釘連接， DIN導軌安裝， SFB Technology (Selective Fuse Breaking)， 輸入: 3相， 輸出: 24 V DC / 40 A

上海當臨自動化科技有限公司，是集工、科、貿為一體的工控自動化公司。公司本著"誠信為本，未來, 互利雙贏”的宗旨，以靈活的經營模式，快捷的交貨周期，優惠的價格，全心周到的服務,的技術支持贏得了廣大客戶的充分信賴。 公司產品涉及電力、汽車、水利、化工、紡織、機械、橡膠、水泥、礦業、造紙業等。同時公司也常年致力于為廣大客戶尋找國內無渠道的進口備件產品，在行內享有好的口碑和聲譽。 主營范圍：德國菲尼克斯（phoenix contact）產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、保護器、打印機、工具等. 上海當臨自動化科技有限公司以：“全心全意為客戶服務” 的經營理念、以服務為基礎，以質量求生存作為公司發展宗旨!堅持以：“客戶至上，誠信為本”的企業精神及靈活多樣的經營體制，緊跟市場需求， 提升產品質量，提高服務水平，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意!

德國菲尼克斯2866802三相電源初級開關模式

初級開關電源 QUINT POWER， 螺釘連接， DIN導軌安裝， SFB Technology (Selective Fuse Breaking)， 輸入: 3相， 輸出: 24 V DC / 40 A

提供功能強大的QUINT POWER電源
QUINT POWER斷路器可在六倍于額定電流時以熱磁方式快速脫扣，從而提供選擇性系統保護并節省成本費用。通過預防性功能監控可以確保很高的系統有效性，因?yàn)樗诠收习l(fā)生前便可以發出臨界運行狀態報告。
通過靜態功率儲備POWER BOOST，能可靠地啟動重負載?？烧{(diào)電壓可覆蓋5 V DC ... 56 V DC之間的所有范圍。


德國菲尼克斯2866802三相電源初級開關模式

交流電運行
額定輸入電壓范圍 3x 400 V AC ... 500 V AC
輸入電壓范圍 3x 400 V AC ... 500 V AC -20 % ... +15 %
電源電壓的電壓類型 AC/DC
沖擊電流 < 15 A (25 °C時)
沖擊電流積分 (I2t) < 1 A2s
電涌電流限值 15 A
AC頻率范圍 45 Hz ... 65 Hz
DC頻率范圍 0 Hz
電網緩沖時間 > 25 ms (400 V AC)
> 35 ms (500 V AC)
電耗量 3x 2.1 A (400 V AC)
3x 1.5 A (500 V AC)
額定功耗 1342 VA
保護電路 瞬態電涌保護; 壓敏電阻，氣體放電管
功率因數（cos phi） 0.76
典型響應時間 < 0.5 s
允許備用熔斷器 B6 B10 B16 AC：
允許用的DC備用熔斷器 DC: 連接一個合適的熔斷器
推薦使用的輸入保護斷路器 6 A ... 20 A (特性B、C、D、K或類似)
PE放電電流 < 3.5 mA
直流電運行
額定輸入電壓范圍 ± 500 V DC ... 600 V DC
輸入電壓范圍 500 V DC ... 600 V DC -10 % ... +34 % (mid-point earthed)
電耗量 2.2 A (500 V DC)
1.9 A (600 V DC)
推薦使用的輸入保護斷路器 1x 6 A ≥ 1000 V DC (10 x 38 mm, 30 kA L/R = 2 ms)

效率 典型值 94 % (400 V AC)
輸出特性 U/I
額定輸出電壓 24 V DC ±1 %
輸出電壓（USet）的設置范圍 18 V DC ... 29.5 V DC (> 24 V DC，穩定容量限制)
額定輸出電流（IN） 40 A
POWER BOOST (IBoost) 45 A (-25  °C ... 40  °C恒定，UOUT = 24 V DC)
Static Boost (IStat.Boost) 45 A
選擇性熔斷 (ISFB) 215 A (12 毫秒)
熱磁斷路器類型 B2 / B4 / B6 / B10 / B16 / B25 / C2 / C4 / C6 / C13
衰減 60 °C ... 70 °C (2.5 %/K)
反饋電壓電阻 ≤ 35 V DC
輸出端處的過電壓保護 (OVP) ≤ 35 V DC
控制偏差 < 1 % (負載的變化，靜態10 % ... 90 %)
< 3 % (負載的變化，動態10 % ... 90 %)
< 0.1 % (輸入電壓的變化范圍為±10 %)
殘波 < 40 mVSS (額定值)
防短路保護 是
輸出功率 960 W
1080 W
峰值切換電壓額定負載 < 5 mVSS (額定值時，20MHz)
最大空載功耗 18 W
最大額定負載功率損耗 63 W
上升時間 < 0.15 s (UOUT (10 % ... 90 %))
并連 是，用于冗余和增加容量
串連 是
信號: DC OK有源
輸出說明 UOUT>0.9xUN： 高信號
開關電壓范圍 18 V DC ... 24 V DC
輸出電壓 + 24 V DC
最大啟動電流 ≤ 20 mA (防短路保護)
連續負載電流 ≤ 20 mA
信號: DC OK浮點
輸出說明 繼電器觸點，UOUT>0.9xUN： 觸點吸合
最大切換電壓 30 V AC/DC
24 V DC
最大啟動電流 0.5 A
1 A
連續負載電流 ≤ 1 A
信號: POWER BOOST，有源
輸出說明 IOUTN: 高信號
開關電壓范圍 18 V DC ... 24 V DC
輸出電壓 + 24 V DC
最大啟動電流 ≤ 20 mA (防短路保護)
連續負載電流 ≤ 20 mA

德國菲尼克斯2866802三相電源初級開關模式
輸入
連接方式 螺釘連接
剛性導線最小橫截面 0.2 mm2
剛性導線最大橫截面 6 mm2
柔性導線最小橫截面 0.2 mm2
柔性導線最大橫截面 4 mm2
最小導線橫截面AWG 18
最大導線橫截面AWG 10
剝線長度 7 mm
螺紋 M3
最小緊固扭矩 0.5 Nm
最大緊固扭矩 0.6 Nm
輸出
連接方式 螺釘連接
剛性導線最小橫截面 0.5 mm2
剛性導線最大橫截面 16 mm2
柔性導線最小橫截面 0.5 mm2
柔性導線最大橫截面 16 mm2
最小導線橫截面AWG 8
最大導線橫截面AWG 6
剝線長度 10 mm
螺紋 M4
最小緊固扭矩 1.2 Nm
最大緊固扭矩 1.5 Nm
