JK-LS500原位拉伸冷熱臺/高低溫探針臺
發布日期：2024-03-11 瀏覽次數：304
簡介：

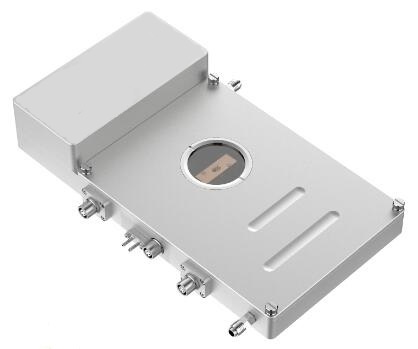

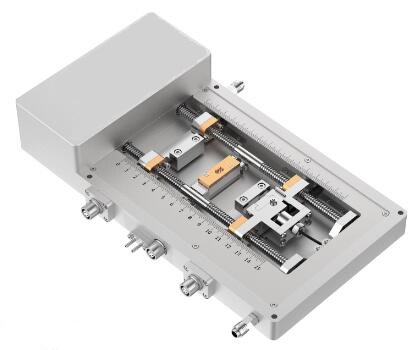

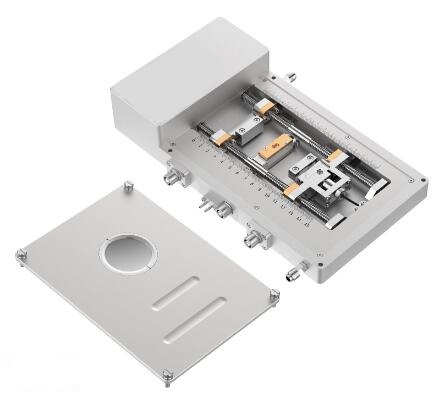

JK-LS500原位拉伸冷熱臺/高低溫探針臺
原位拉伸冷熱臺是一款研究樣品在變溫條件下進行應力應變測試的產品。
原位拉伸冷熱臺 JK-LS500采用液氮致冷、電阻加熱的方式，實現-190~600℃溫度下材料的動態應力應變特性測試，可與顯微分析、電學分析相結合。原位拉伸冷熱臺 FS500需要與溫度控制器、制冷控制器（選配）以及原位拉伸控制器配套使用，配套的上位機軟件方便進行溫度、力學參數設置及數據采集。

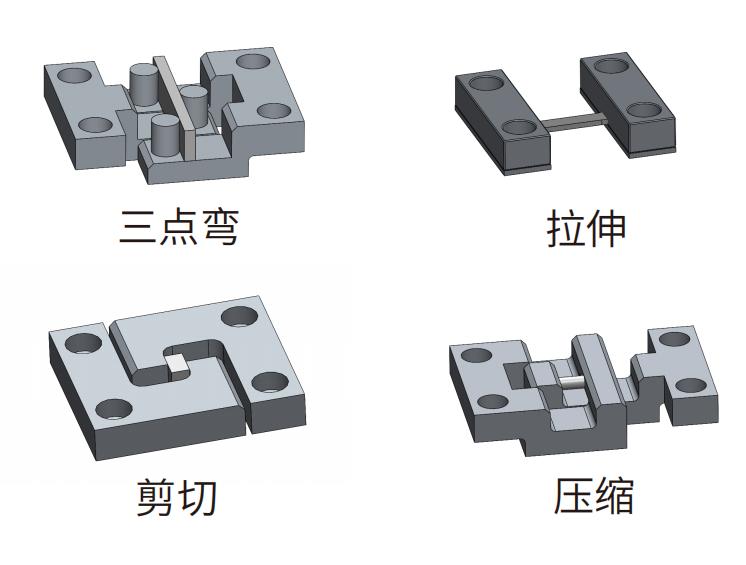

↑ 定制各種類型夾具 ↑
產品特點：
溫度范圍：-190~600℃
溫度穩定性：±0.1℃
升降溫速度：0~20℃/min
力范圍：0~500N
|
原位拉伸冷熱臺 |
JK-500LS |
|
|
拉伸模塊 |
冷熱方式 |
液氮致冷，電阻加熱 |
|
溫控范圍 |
-190～600℃ * |
|
|
溫度穩定性 |
±0.1℃* |
|
|
溫度分辨率 |
0.1℃ |
|
|
升降溫速率 |
0~20℃/min（可定點 / 程序段控溫） |
|
|
溫控方式 |
PID |
|
|
溫度傳感器 |
PT100 |
|
|
樣品臺尺寸 |
12x35mm * |
|
|
樣品臺材質 |
銀質 * |
|
|
樣品腔高度 |
8mm * |
|
|
力學特性 |
拉力量程 |
0-500N * |
|
拉力精度 |
0.5%FS * |
|
|
位移距離 |
80mm（雙向，可選型） * |
|
|
拉伸速度 |
0.1~40mm/min *（單側，連續可調） |
|
|
位移精度 |
±1μm |
|
|
力學模式 |
拉伸、壓縮、彎曲、剪切 |
|
|
光學特性 |
光路 |
反射光路 *可升級為透射光路 |
|
視窗材質 |
石英玻璃 *（可手動拆卸換） |
|
|
視窗尺寸 |
Φ40mm * |
|
|
物鏡工作距離 |
9mm * |
|
|
結構特性 |
外形尺寸 |
282×150×52mm *（觀測區高度為26mm） |
|
腔室 |
可充保護氣氛 |
|
|
基本配置 |
原位拉伸冷熱臺x1、原位拉伸控制器x1、溫度控制器x1、致冷控制器x1（低溫配置）、液氮罐x1（低溫配置）、溫控拉伸集成軟件x1、循環水系統x1 |
|
|
選配 |
電腦主機/安裝支架/定制溫控制軟件 |
|
|
備注 |
以上均為默認參數 * 為可定制項 |
|
詳細參數一覽表

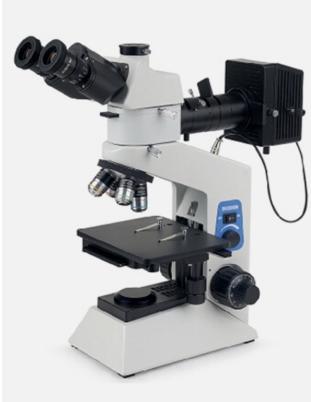

選配光學平臺
標準配置
|
技術規格 |
|
|
目鏡 |
大視野 WF10X(視場數Φ22mm) |
|
無限遠長工作距離平場消色差物鏡 |
PL L5X/0.12 工作距離：26.1 mm |
|
PL L10X/0.25 工作距離：20.2 mm |
|
|
PL L20X/0.40 工作距離：8.80 mm |
|
|
PL L50X/0.70 工作距離：3.68 mm |
|
|
目鏡筒 |
三目鏡30?傾斜, 可通光攝影。 |
|
落射照明系統 |
6V30W鹵素?zé)?，亮度可調 |
|
內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器 |
|
|
調焦機構 |
粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2μm。 |
|
轉換器 |
五孔(內向式滾珠內定位) |
|
工作臺 |
底座外形尺寸：300mmX240mm |
|
機械式載物臺外形尺寸：185mmX140mm，移動范圍：橫向35mm，縱向:30mm |
|
|
防霉 |
防霉系統 |
|
系統組成 |
電腦型(WMJ-9615C) 1.金相顯微鏡 2.適配鏡 3.攝像器(CCD) 4.計算機（選購） |
|
數碼型(WMJ-9615D) 1.金相顯微鏡 2.適配鏡 3.數碼相機（選購） |
|

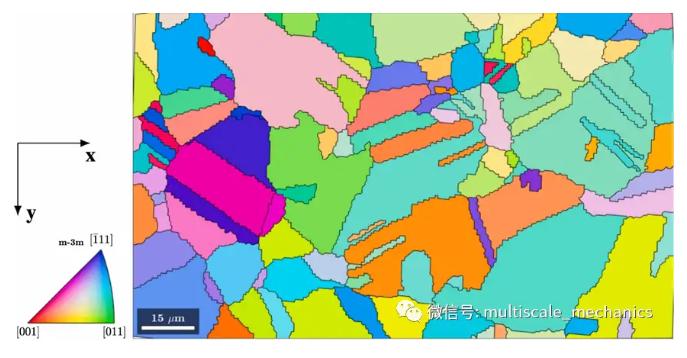

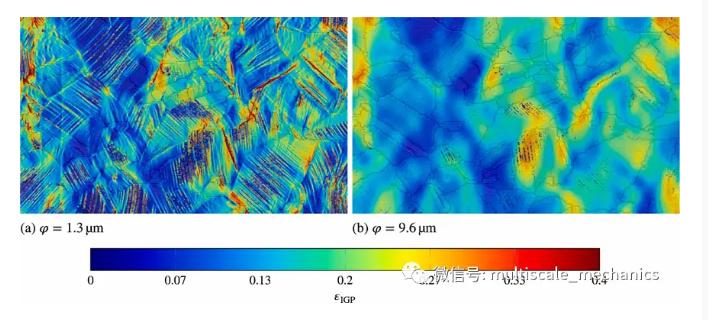

顆粒成像

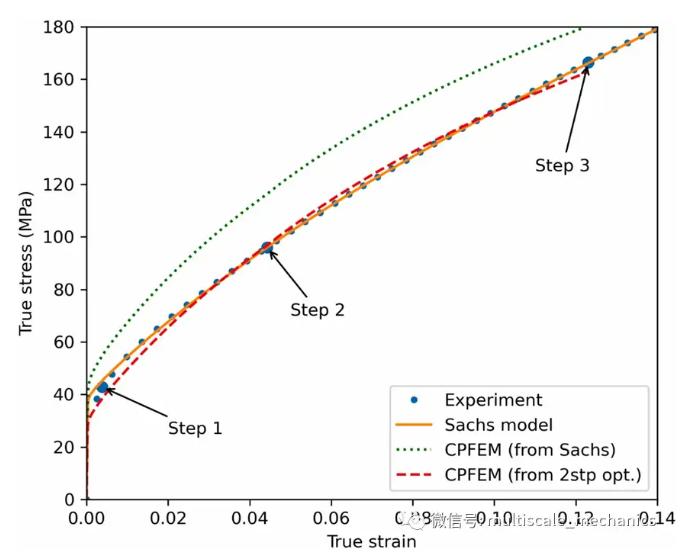

拉伸曲線圖
